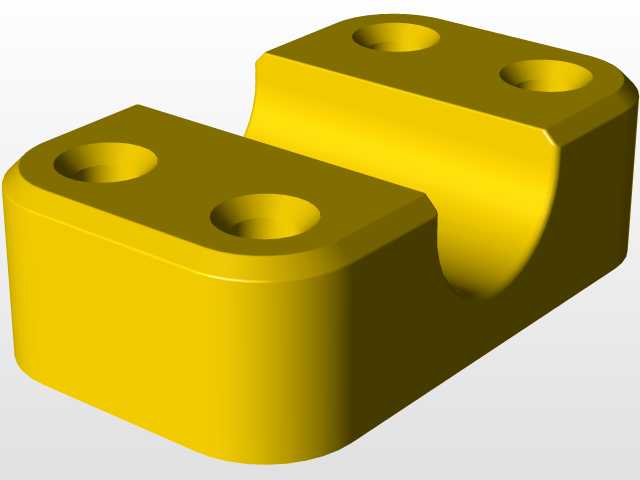

从结构功能上看,支座整体采用对称式双安装孔布局,两个沉头孔位分别分布在支座两端的凸台上,沉孔深度刚好可以容纳内六角圆柱头螺钉的头部,安装完成后螺钉端面不会突出支座表面,不会和周边的管路、阀体部件产生运动干涉。中间的内凹弧形面是铰接配合面,弧度经过精准匹配,和减压阀阀体上的对应铰接凸轴配合时,既能保证阀体可以绕铰接轴做小范围的角度调整,又不会出现过大的配合间隙导致晃动,在管路充压产生振动时,这个弧形配合面可以均匀分散铰接位置的接触应力,避免局部应力过大导致构件出现塑性变形。这款支座是减压阀组装配环节里的核心承载连接件,主要应用在工业流体管路的减压阀安装工位,不管是车间压缩空气支管路的调压阀组固定,还是液压系统中叠加式减压阀的安装定位,都能看到这类构件的实际使用场景。在实际管路布设中,减压阀往往需要稳定的支撑来抵消流体介质流动时产生的脉冲振动,避免阀体长期受振出现密封件松动、调压精度偏移的问题,这个支座的设计就是为了给减压阀提供刚性安装基准,同时预留出铰接活动的适配空间,适配管路安装时的微小角度偏差,避免硬连接带来的装配应力集中。
设计思路上,这款支座没有采用多余的加强筋结构,而是通过整体块式的结构来保证刚性,支座的壁厚经过受力核算,在满足1.6倍额定工作压力的振动载荷下,最大变形量控制在0.02mm以内,完全满足减压阀的安装精度要求。两端的安装凸台做了圆角过渡处理,不是尖锐的直角结构,一方面是避免加工和装配过程中锐边划伤操作人员,另一方面圆角过渡可以减少应力集中点,在承受交变载荷时不会在转角位置出现疲劳裂纹。从安装边界来看,支座的底面是完全精加工的平面,平面度公差控制在0.01mm以内,安装时可以和设备安装基板或者管路支架的安装面完全贴合,不需要额外加装调整垫片就能保证安装水平度。
两个安装孔的中心距是固定的标准尺寸,适配通用的减压阀安装孔距规格,不需要现场重新打孔适配,安装时只需要将支座底面贴合安装面,穿入固定螺钉拧紧到规定扭矩即可,中间的弧形铰接面的中心高度和标准减压阀的铰接轴中心高度完全匹配,装配时可以直接将阀体的铰接轴卡入弧形槽内,再装入轴向定位销就可以完成铰接装配,整个装配过程不需要额外的修配环节,能有效提升现场装配的效率。在实际使用场景中,这类支座还会配套用在需要定期维护拆卸的减压阀工位,因为铰接结构的设计,在拆卸维护减压阀时,不需要完全拆除支座的固定螺钉,只需要松开轴向定位销,就可以将阀体绕铰接轴翻转一定角度,留出足够的操作空间来更换密封件或者调整调压弹簧,维护完成后只需要将阀体复位重新装入定位销即可,大幅减少了维护时的拆装工作量。
支座的外形没有多余的突出结构,整体轮廓紧凑,在狭小的管路安装空间内也能顺利布置,不会和周边的管路接头、压力表等附件产生位置干涉,两端的安装孔位周边预留了足够的扳手操作空间,使用标准内六角扳手就可以顺利完成螺钉的拧紧操作,不需要使用特殊的加长工具。从受力传递的角度来看,阀体工作时产生的径向载荷会通过铰接面均匀传递到支座的主体结构上,再通过两端的固定螺钉传递到安装基础上,整个力的传递路径短且均匀,不会出现局部载荷过大的情况,即使在长期交变载荷的作用下,支座也能保持稳定的结构强度,不会出现连接松动或者结构变形的问题,保证减压阀长期工作时的位置精度,避免因为支座变形导致阀体倾斜,进而影响调压精度和密封性能。
