带凸台法兰式安装固定基座结构

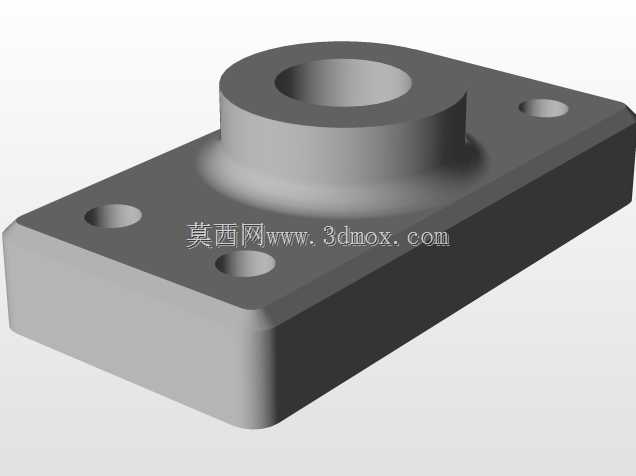

这类带中心凸台的法兰式安装基座，在轻工自动化输送线、小型工装夹具定位模块、桌面级检测设备的承载结构中应用十分广泛，日常做设备改型时经常会用到类似结构。从实际使用场景来看，它主要承担两个核心作用：一是作为上部轴套类、轴承类零件的安装承载座，中心的通孔既可以穿装传动轴、导向杆，也能作为气路、油路的过孔使用，凸台部分的高度刚好可以给上部配合零件提供径向定位面，避免配合件安装后出现径向窜动；二是通过底板上的三个安装孔，将整个基座牢牢固定在设备机架、安装面板或者型材框架上，底板做了圆角过渡处理，既可以避免安装时锐角划伤操作人员，也能减少应力集中，降低长期受载后底板边角开裂的风险。

设计这类基座的时候，首先要确认的是安装边界尺寸：底板的长宽尺寸需要匹配安装面的预留空间，不能和周边的管线、其他结构件产生干涉，三个安装孔的孔位要和机架上的预装螺孔对齐，孔径要比选用的安装螺栓大0.2到0.5毫米，预留一定的安装调整余量，避免加工误差导致装不上。中心凸台的外径要和上部配合的零件内孔做基孔制配合，根据使用场景选间隙配合或者过渡配合，如果是需要频繁拆装的检测工位就选间隙配合，要是承载较大载荷、需要高定位精度的工装工位就选过渡配合。凸台和底板衔接的位置做了圆弧过渡，这个细节很重要，要是直接做直角衔接，注塑或者铣削加工的时候容易出现应力集中，设备运行过程中受振动载荷很容易在衔接位置出现断裂，圆弧半径一般取壁厚的0.2到0.3倍，既能保证强度，也不会额外占用太多安装空间。

从结构特性来看，整个基座采用一体化结构设计，没有拼接焊缝或者连接紧固件，整体刚性更好，受交变载荷的时候不容易出现松动。中心通孔的内壁粗糙度要根据穿过的零件类型调整，如果是穿装导向轴做滑动支撑，内壁粗糙度要达到Ra1.6以下，减少轴件滑动时的磨损；如果只是作为过孔使用，Ra3.2就可以满足要求，不需要额外做精加工，能控制加工成本。底板的下表面要做铣平处理，保证和安装面的贴合度，要是安装面本身平面度较好，也可以只做粗铣，降低加工成本。实际选型使用的时候，要根据上部承载的零件重量、运行时的振动幅度来调整基座的壁厚，要是承载超过5公斤或者运行时振动较大，就要适当增加底板厚度和凸台高度，提升整体结构稳定性，避免运行过程中出现基座变形、定位偏移的问题。
