科尼起重机智能吊钩链长监测装置

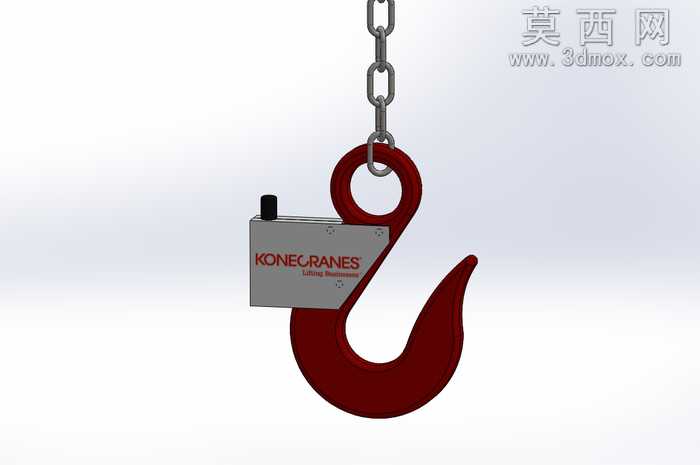

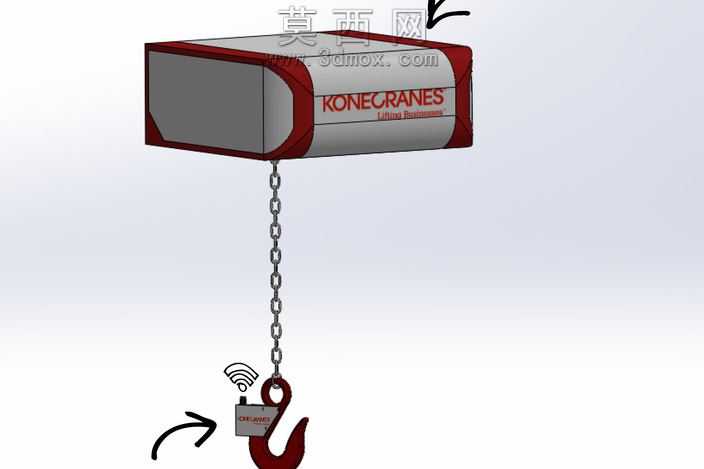

本作品为起重机配套的智能吊钩链长监测装置三维模型，采用SolidWorks完成全参数化建模，整体结构还原科尼起重机电动葫芦与吊钩组件的真实形态。建模阶段首先对电动葫芦主机进行轮廓构建，采用圆角过渡的长方体作为主体外壳，外壳边缘设置红色防撞包边结构，表面赋予哑光银灰色金属材质，正面蚀刻KONECRANES品牌标识，还原工业设备的真实涂装质感。下方链条采用逐节链环阵列建模方式，每节链环按照真实承重链条的尺寸比例绘制，链环间设置合理的铰接间隙，赋予深灰色高强度合金钢材质，表面添加细微的锻造纹理提升真实感。吊钩部分采用锻造吊钩的曲面造型，钩头处设置防脱卡舌结构，吊钩上方集成无线传感发射模块，模块表面添加WiFi信号标识，采用工程塑料材质与金属吊钩形成材质区分。设计核心围绕链条长度监测功能展开，在电动葫芦主机内部集成长度计算传感单元，可通过链条下放的转动圈数计算理论链条长度，同时吊钩处的发射模块可实时回传吊钩的实际位置高度，系统自动比对理论长度与实际长度的差值，当差值超过安全阈值时触发警报，提醒操作人员排查链条磨损、卡滞、打滑等故障。渲染阶段采用工业产品常用的浅灰色渐变背景，添加柔和的环境光与定向补光，突出金属部件的反光质感与塑料部件的哑光质感，箭头标注清晰展示传感信号的传输路径，整体模型结构完整，各部件装配关系清晰，可用于起重机安全监测系统的原理展示、结构优化与教学演示。
