蒙太奇结构机械装配二维工程设计图

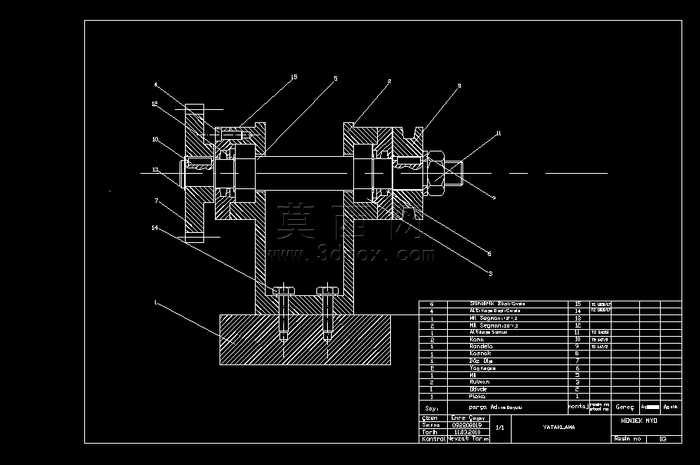

该设计为机械传动类装配结构的二维工程图纸，整体采用全剖视的表达方法呈现内部装配关系，清晰展示了轴类零件、支撑座体、端盖、紧固件等多类零件的装配位置与配合逻辑。图纸以中心轴线为装配基准，左右对称布置轴承支撑结构，轴件贯穿两端支撑座，通过轴肩、端盖实现轴向定位，径向依靠轴承与座体的配合保证传动同轴度，底部安装座通过螺栓紧固件实现整体结构的固定，为后续三维建模提供了完整的尺寸与装配依据。在建模流程中，可先依据图纸标注的各零件尺寸参数，分别完成轴、支撑座、端盖、螺栓等单个零件的三维建模，建模过程中需严格遵循图纸标注的公差配合要求，保证轴径与轴承内孔、轴承外圆与座体孔的配合尺寸精度。完成零件建模后进入装配环境，按照图纸的装配顺序依次导入零件，通过同轴、贴合、对齐等装配约束还原图纸中的装配关系，装配完成后可进行干涉检查，验证各零件之间是否存在运动或装配冲突，确保结构设计的合理性。图纸右下角配置了完整的明细栏与标题栏，标注了各零件的序号、名称、数量、材料等信息，建模时可对应明细栏逐一核对零件属性，保证零件信息与图纸一致。对于剖视区域展示的内部结构，建模时需重点关注零件的内部型腔、倒角、退刀槽等工艺结构，还原图纸中表达的细节特征，避免遗漏工艺结构导致后续加工可行性不足。渲染环节可针对不同材质的零件赋予对应材质，钢制轴类零件赋予金属抛光材质，铸件座体赋予铸铁哑光材质，紧固件赋予镀锌金属材质，通过材质区分提升装配结构的辨识度，也可通过爆炸视图的形式展示各零件的装配顺序，进一步清晰呈现整体结构的组成逻辑。该图纸的设计思路围绕传动支撑结构的稳定性展开，通过对称式双支撑结构提升轴系的刚性，底部一体式安装座保证整体结构的安装稳定性，各紧固件的布置位置经过合理规划，既保证连接强度，又预留了足够的装配操作空间，整体结构紧凑，适用于中小载荷的传动支撑场景。
