带安装底座的曲面叶片结构设计

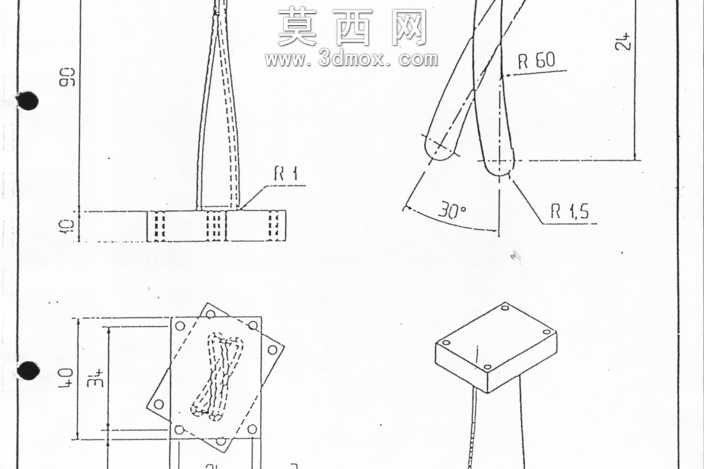

本作品为带方形安装底座的曲面叶片结构，建模阶段依托参数化三维设计环境完成全流程构建，首先从工程图纸标注的尺寸基准入手，先绘制底部方形安装底座的二维草图，明确底座上四个安装孔的定位尺寸、底座自身的厚度与长宽参数，通过拉伸特征生成底座实体，保证安装面的平面度与孔位的同轴度符合装配要求。叶片部分采用多截面曲面混合建模方式，先提取图纸中不同高度位置的叶片截面轮廓线，依次定义各截面的闭合轮廓与引导线，通过扫掠与多截面实体功能生成叶片的基础曲面实体，针对图纸标注的R1、R1.5、R60等圆角参数，对叶片与底座的衔接处、叶片边缘的过渡位置逐一进行圆角特征处理，消除尖锐棱角，同时保证曲面过渡的顺滑度，避免应力集中问题。建模过程中严格对照图纸标注的30°倾斜角度参数，调整叶片相对底座的安装倾角，确保叶片的空间姿态与设计要求完全一致。材质配置阶段，针对零件的使用场景，为底座赋予硬质合金材质，添加细微的磨砂纹理体现金属加工的质感，为叶片赋予轻量化高强度的合金材质，调整曲面的反光度与粗糙度参数，还原叶片光滑流线型表面的物理特性。结构设计上充分考虑装配与使用需求，方形底座的四个安装孔采用沉孔设计，可适配标准紧固件完成与外部机构的固定连接，叶片的曲面形态经过曲率连续性校验，保证曲面无褶皱、无断点，整体结构兼顾了安装稳定性与叶片的流体力学性能，可直接用于后续的装配仿真、工程图导出与加工生产参考。
