三吨级工业起重绞车结构设计方案

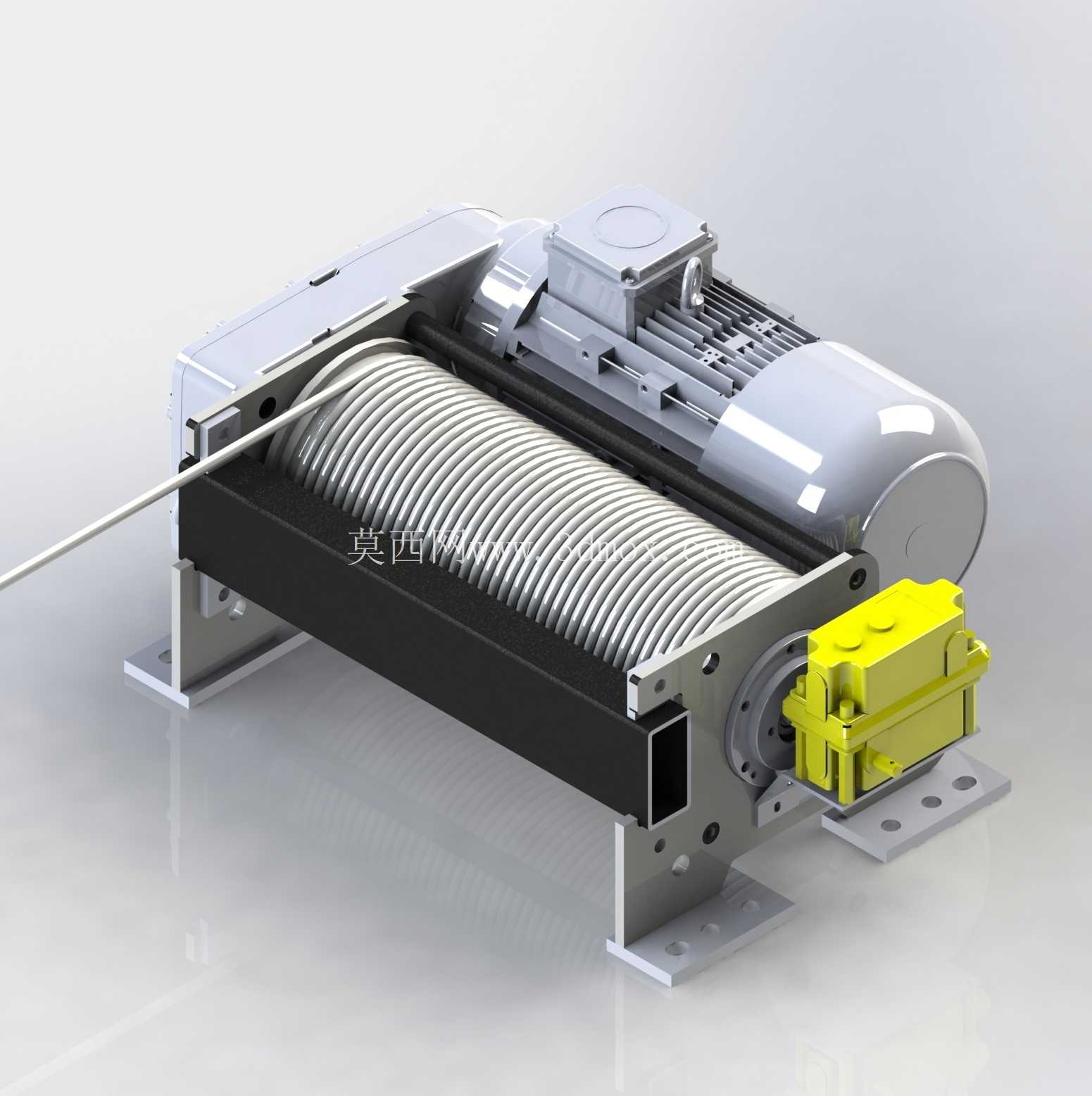

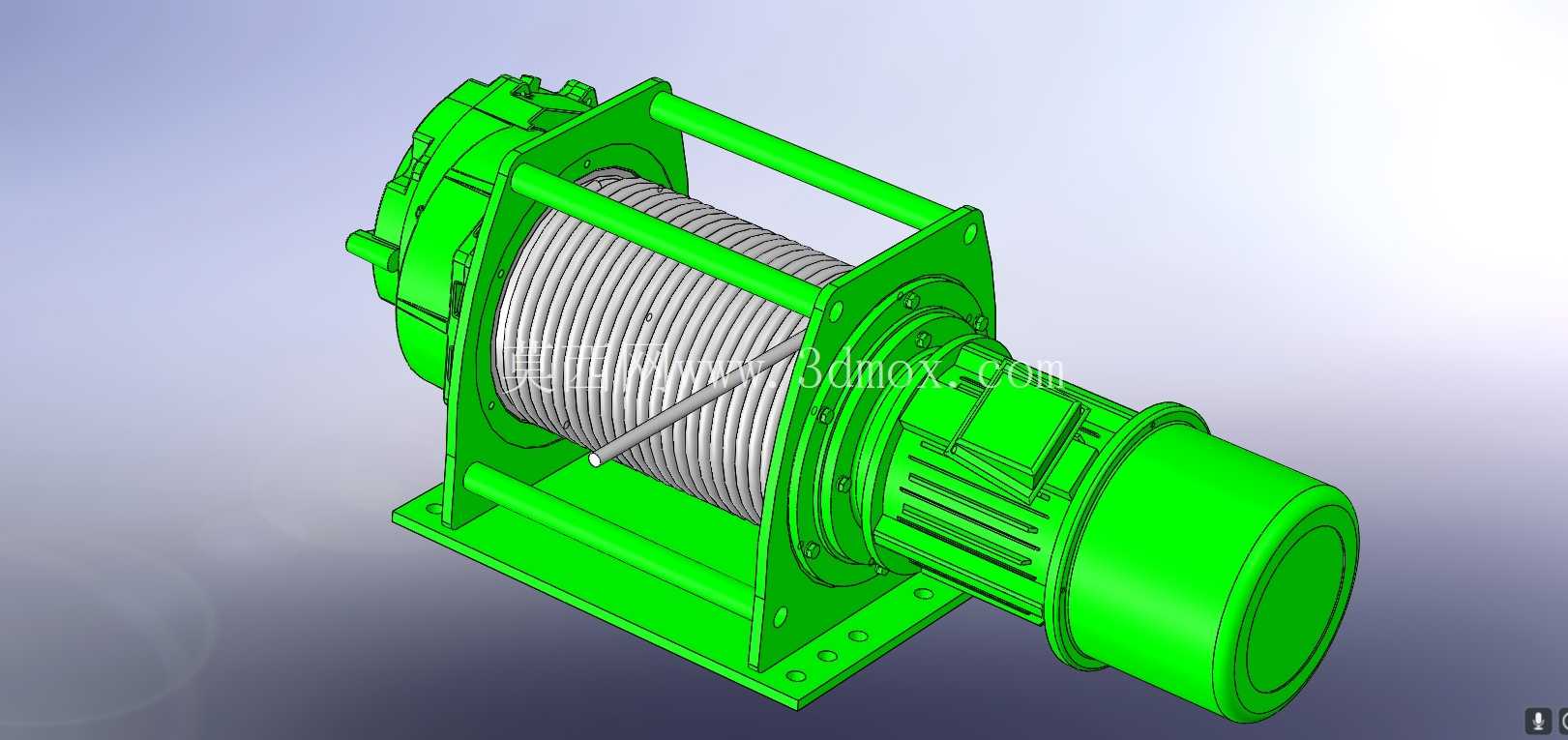

　　在车间重型工件转运、仓储重型货位调度、小型基建物料垂直提升、设备安装就位牵引这类作业场景里，起重绞车是核心的动力牵引执行单元，这款额定载荷3吨的起重绞车，在结构设计阶段就充分考虑了常规工业场景的安装适配性与作业可靠性。从结构布局来看，驱动单元与卷筒采用同轴直联的集成式布局，没有额外的外置传动支架，大幅压缩了设备整体的轴向安装尺寸，安装底座采用带密集安装孔的整体式焊接钢结构，底座上的安装孔沿轴向与横向均做了等距排布，适配不同规格的预埋螺栓或者结构梁安装位，安装时不需要额外做过渡连接板，只要保证安装基础的平面度在每米1mm以内，就能保证设备运行时的同轴度要求，避免运行过程中出现偏载磨损。

　　卷筒部分采用多层缠绕的光面卷筒设计，绳槽的排布经过计算，匹配常用的14mm直径起重钢丝绳，卷筒两端的挡边高度比最外层缠绕钢丝绳高出2.5倍绳径，能有效避免作业过程中钢丝绳脱槽的风险，卷筒与驱动输出轴之间采用花键联接，传递扭矩的同时也方便后期维护拆解，不需要额外拆卸端盖就能完成卷筒的更换作业。驱动端集成了制动单元与减速机构，制动部分采用断电常闭结构，只要动力电源切断，制动机构就会在弹簧力作用下锁死输出轴，制动力矩是额定起升力矩的1.8倍，即使在满载荷状态下出现意外断电，也能保证载荷悬停位置不会出现滑移，满足起重作业的安全规范要求。减速机构采用行星齿轮传动结构，所有齿轮均做了渗碳淬火处理，齿面硬度达到HRC58-62，能承受频繁正反转带来的冲击载荷，适配起重作业中频繁启停、点动调整的操作需求。设备的接线盒设置在驱动单元的顶部，采用防水防尘的密封结构，接线端子预留了动力线与控制线的独立接线位，现场布线时不需要额外拆分线缆护套，就能完成接线作业，接线盒的出线口采用格兰头密封，能适应户外或者多粉尘车间的使用环境。在实际选型适配时，需要注意设备的安装边界：整体径向最大尺寸为驱动电机的外径，安装时要保证卷筒外侧到周边结构件的距离不小于200mm，预留出钢丝绳偏角调整的空间，钢丝绳的出绳偏角要控制在3度以内，避免钢丝绳与卷筒挡边或者排绳结构出现过度摩擦，延长钢丝绳的使用寿命。设备的提升速度设定为每分钟5米，这个速度参数是综合了作业效率与运行平稳性确定的，既不会因为速度过快导致载荷摆动过大，也不会因为速度过慢影响作业节拍，适配绝大多数常规工业起重作业的节奏需求。

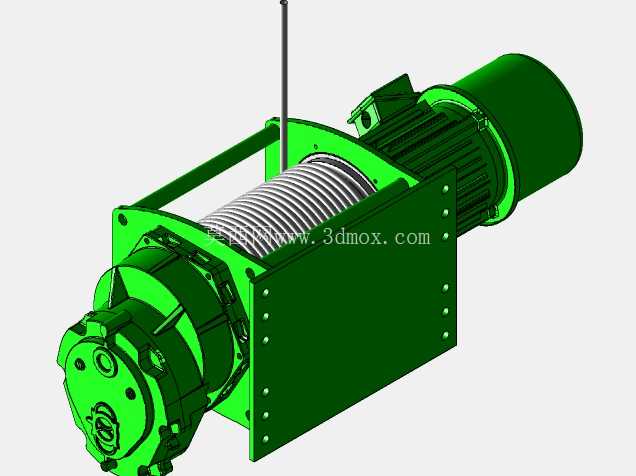

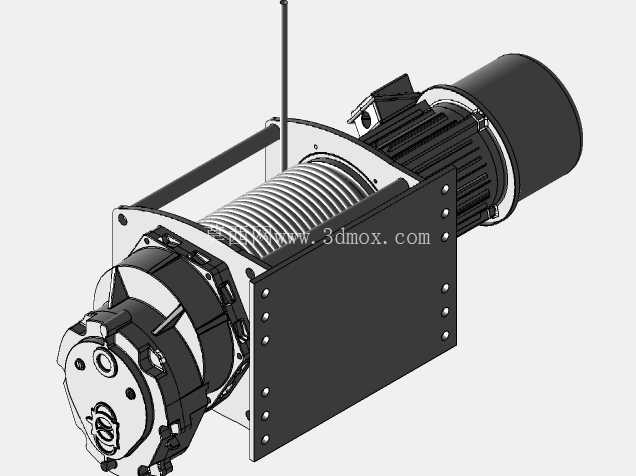

　　供电部分适配三相220V 60Hz的工业供电场景，在做现场配电时，要匹配对应额定电流的过载保护与短路保护器件，供电线缆的线径要满足长距离供电时的压降要求，避免设备启动时因为电压不足导致扭矩不够或者制动无法正常打开。从三维建模的角度来看，这个模型完整还原了设备的所有外部安装特征与内部传动的配合关系，所有配合面的尺寸公差都按照实际加工要求做了标注参考，在做产线布局设计或者起重系统集成时，可以直接导入模型做干涉检查，不需要再重新测绘设备外形，能大幅缩短前期设计的周期。模型中所有的安装孔位、外接接口的位置都和实物保持一致，在做安装基础设计时，可以直接提取模型中的孔位坐标做预埋螺栓的定位，避免现场安装时出现孔位错位的问题。

　　另外，设备的润滑点位置也在模型中做了明确的结构体现，日常维护时的注油位置都预留了操作空间，不需要拆解周边结构就能完成定期润滑作业，降低了后期维护的难度。在排绳设计上，这款绞车没有集成自动排绳机构，在大行程提升场景下使用时，需要额外配套排绳器使用，保证钢丝绳在卷筒上的排布整齐，避免出现乱绳咬绳的问题，这一点在做系统设计时需要提前预留排绳器的安装空间，卷筒的输出端预留了排绳器的驱动接口，可以直接连接链轮驱动排绳器做同步往复运动，不需要额外增加动力源。
