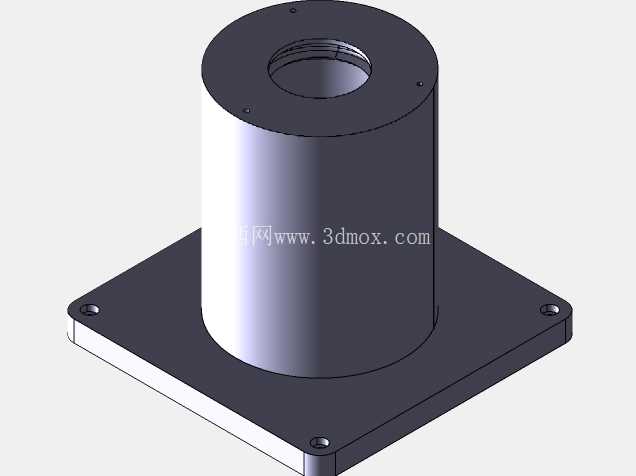

方形法兰安装式带内螺纹基座结构

　　这类带方形安装法兰的筒式基座，在流体控制管路系统、小型液压动力单元台架、实验室气路集成面板中应用十分广泛，核心作用是为上方对接的阀类元件、传感检测部件提供稳定的安装基准，同时通过中心内螺纹接口完成介质通路的衔接，避免管路对接时出现应力集中导致的密封失效问题。从结构设计逻辑来看，整体采用圆柱筒体搭配方形安装底板的组合形式，方形底板的四个角位预留了沉头安装孔，安装时可通过内六角螺栓将整个基座固定在安装面板或者设备台架上，沉孔设计能够让螺栓头部完全没入底板平面，不会出现突出的干涉点，保证安装面贴合度的同时，也能避免螺栓外露造成的磕碰损伤。

　　中心筒体部分的高度经过适配性设计，既能够保证上方对接元件的安装空间充足，不会和底部安装面的其他管路、走线产生干涉，又不会因为筒体过高导致整体支撑刚性下降，减少设备运行过程中产生的共振问题。筒体顶部的内螺纹孔采用标准管螺纹规格设计，螺纹加工精度满足常规流体管路的密封要求，对接时配合生料带或者密封胶即可实现可靠密封，不需要额外加工密封槽，降低了现场安装的加工成本。筒体与方形底板的衔接位置做了圆角过渡处理，避免直角连接处的应力集中问题，在承受管路内压波动或者外部侧向载荷时，不会出现焊缝或者连接处开裂的情况，这一点在有振动的工况下尤为重要，很多现场出现的基座断裂问题，都是因为衔接位置没有做应力释放处理，长期受交变载荷作用产生疲劳裂纹。

　　从安装边界来看，方形底板的边长尺寸适配常规的阀组安装间距，四个安装孔的孔位符合通用安装面板的开孔标准，不需要对现有安装面板做额外的扩孔或者移位改造，直接替换原有同规格基座即可完成装配，大幅降低现场改造的工作量。筒体的外径尺寸控制在合理范围内，相邻安装的阀件或者管路接头不会和筒体外壁产生干涉，在密集排布的阀组台架上，能够最大化利用安装空间，提升台架的集成度。实际应用中，这类基座常作为减压阀、小型溢流阀、压力传感器的安装底座使用，介质从底部或者侧方通路进入筒体内部，通过顶部的内螺纹接口进入上方的阀件，完成压力调节或者通断控制后输出到下游管路，基座本身的流道做了平滑过渡处理，不会出现介质滞留的死角，对于洁净度要求较高的气路或者低压流体回路，能够减少杂质沉积，降低管路堵塞的概率。

　　建模过程中需要重点关注几个公差配合位置：一是四个安装孔的位置度公差，必须保证和安装面板的孔位完全对齐，否则安装时会出现螺栓无法穿入的问题；二是顶部内螺纹的同轴度公差，要保证和筒体轴线重合，避免对接阀件时出现偏斜，导致密封面受力不均产生泄漏；三是底板安装面的平面度公差，安装面如果存在翘曲，螺栓锁紧后会导致筒体变形，影响内螺纹的配合精度，甚至出现筒体开裂的问题。另外筒体的壁厚设计经过强度校核，能够承受常规工况下的管路压力，不会因为内压作用出现鼓胀变形，同时壁厚也不会过厚导致整体重量过大，增加安装面板的载荷负担。在一些有防腐要求的应用场景，这类基座可以根据介质特性选用不同的加工材质，比如普通工况用碳钢做表面发黑处理，有水汽或者弱腐蚀介质的工况用304不锈钢加工，有强腐蚀需求的可以选用PVDF等工程塑料材质，结构本身不需要做大幅修改，只需要调整材质和对应的密封件选型即可适配不同场景。实际装配时需要注意，安装螺栓的锁紧力矩要符合对应规格螺栓的力矩要求，不要过度锁紧导致底板变形，同时顶部螺纹对接时的拧紧力矩也要控制在合理范围，避免螺纹受力过大出现滑牙，影响后续的维护拆装。
