减压阀用CATIA索引凸轮式限位构件

　　该构件属于减压阀内部的核心限位传动零件，主要应用在工业管路减压阀的压力调节反馈机构中，承担阀杆行程限位、调节位置索引的功能，在气动管路、液压调压回路、民用供水调压阀组中都能见到这类结构的身影。从实际工况来看，减压阀在管路中长期承受介质压力波动，这类索引构件需要在阀杆往复运动过程中，精准卡接调节档位，避免调压位置受介质冲击发生偏移，保证出口压力稳定在设定区间内。

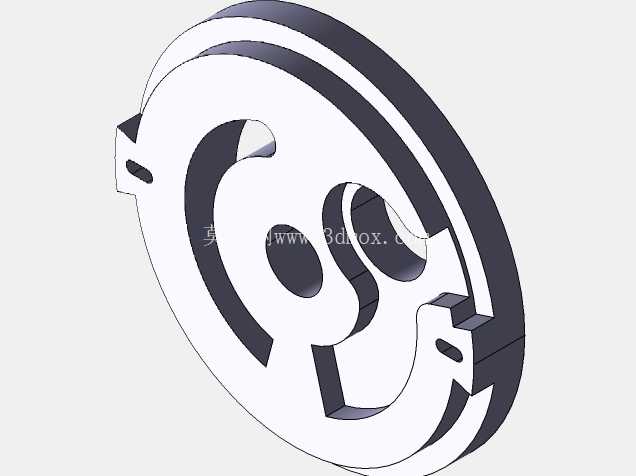

　　设计过程中首先考虑的是构件的运动干涉问题，整个盘式主体采用偏心轮廓设计，外缘的弧形槽与阀组内的定位销配合，当阀杆带动构件转动时，弧形槽的行程边界直接限定了减压阀的最大、最小调压范围，不会出现调节超程导致的阀瓣密封面压溃问题。构件两侧伸出的带孔凸耳是安装定位基准，两个凸耳上的安装孔中心距需要和阀腔内部的安装支座严格匹配，安装时凸耳端面与支座平面贴合，保证构件转动时的平面度，避免出现卡滞、偏磨的情况。

　　从结构细节来看，构件主体采用盘式叠层结构，中间的异形镂空区域是为了避让阀组内部的弹簧座与反馈顶杆，镂空轮廓的曲率经过反复校核，在顶杆上下运动的全行程内都不会与构件发生剐蹭，同时镂空设计也减轻了构件自身重量，降低了阀杆转动时的驱动阻力，对于小口径减压阀来说，更低的驱动阻力意味着更高的调压灵敏度，能够更快响应管路压力波动。构件的厚度方向设置有阶梯限位面，转动到不同档位时，阶梯面会与阀腔内部的止挡块贴合，实现不同压力档位的机械定位，相比纯摩擦式定位，这种硬限位结构的抗冲击能力更强，在管路出现水锤、压力骤升的工况下也不会发生档位偏移。

　　安装边界方面，构件的最大外圆直径需要适配减压阀阀腔的内径，安装后构件外圆与阀腔内壁保留0.8-1.2mm的间隙，既避免转动时与内壁摩擦，也不会因为间隙过大导致定位精度下降。两侧凸耳的安装孔采用光孔设计，装配时通过圆柱销与支座连接，销孔的配合公差选用H7/h6，保证构件转动时的同轴度，不会出现径向窜动。构件的端面粗糙度要求达到Ra1.6，减少与相邻垫片、弹簧座之间的摩擦阻力，延长构件的使用寿命。

　　在实际选型适配中，这类索引构件需要匹配对应通径的减压阀，不同压力等级的减压阀对应的弧形槽行程、凸耳安装尺寸都有差异，建模时需要优先确认阀腔内部的安装空间、阀杆的运动行程、定位销的固定位置这三个核心边界条件，再反向推导构件的轮廓尺寸。设计时还要考虑材料的耐磨性，这类构件一般采用POM工程塑料或者锡青铜加工，建模时需要预留材料的膨胀余量，避免在高温介质工况下因为热胀出现转动卡滞。另外构件上的定位缺口需要和调节旋钮的刻度一一对应，转动每个缺口对应的出口压力偏差需要控制在5%以内，保证调压时的刻度指示准确，方便现场操作人员快速调整到需要的压力值。
