直角支撑连接三角板结构件

　　在工业装配场景里，这类直角三角支撑件是非常常见的辅助连接结构，多数用在需要垂直面受力转接的工位，比如小型设备机架的边角加固、气动元件安装板的垂直转接、工装夹具的定位支撑部位，都能看到类似结构的身影。它的核心作用是在两个互相垂直的安装面之间传递载荷，避免单块板材悬臂安装时出现的形变问题，相比直接用角铁焊接的结构，这种一体加工的支撑件受力更均匀，没有焊接应力带来的变形隐患，装配精度也更容易控制。

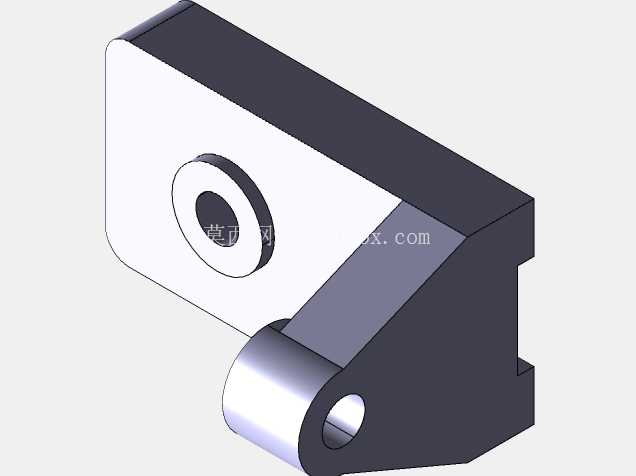

　　从结构设计来看，这个零件采用了变截面的三角支撑构型，主体的立板和底板垂直衔接，中间的斜向加强筋从立板上部一直延伸到卷筒结构的根部，把两个安装面的受力通过斜筋分散到整个零件本体上，不会出现应力集中在直角拐角处的问题。立板上的沉头安装孔是用来穿装固定螺栓的，沉孔设计可以让螺栓头完全埋入零件表面，不会突出在外影响后续其他零件的装配，避免干涉问题；下方伸出的卷筒结构是带通孔的铰接位，这个部位可以穿装销轴，用来和其他带铰接孔的零件形成转动副，很多需要小角度开合的机构、需要缓冲摆动的支撑位，都会用到这种带铰接端的直角支撑，比如设备防护门的限位支撑、小型料斗的翻转支撑位，都可以通过这个铰接孔实现转动连接。

　　设计这类零件的时候，首先要核算两个安装面的受力方向，立板上的安装孔位置要和被连接件的孔位完全匹配，孔距公差一般控制在±0.05mm以内，保证装配时螺栓可以顺畅穿入，不需要额外修配。卷筒部位的内孔精度要按照H7的公差来加工，因为要和销轴配合，间隙过大会出现铰接晃动，间隙过小又会导致销轴卡滞，转动不灵活；卷筒的外圆和内孔要保证同轴度，同轴度公差控制在0.03mm以内，避免销轴穿入后出现别劲的情况。斜向加强筋的厚度要根据实际承载来设定，一般如果是承受静态载荷，筋厚可以取立板厚度的0.8倍，如果是承受动态交变载荷，筋厚要和立板厚度保持一致，同时在筋和立板、底板衔接的位置做R2-R3的圆角过渡，避免热处理或者受力时出现应力开裂。

　　安装边界方面，这个零件的立板安装面是平面，装配时要保证和被连接件的安装面完全贴合，平面度公差要控制在0.02mm以内，如果安装面有翘曲，螺栓锁紧后会让零件产生内应力，长期受力容易出现断裂。下方卷筒的端面要和配合件的铰接面保留0.1-0.2mm的间隙，避免转动时出现端面摩擦，增加转动阻力。整体零件的外形尺寸要适配安装空间，立板的高度不能超过周边零件的安装边界，卷筒伸出的长度要保证铰接后销轴有足够的安装空间，不会和其他部件产生运动干涉。在实际选型应用的时候，要根据实际承载的大小选择对应的材质，如果是轻载的工位，可以用铝合金加工，重量轻不会增加设备整体负载；如果是重载或者有冲击载荷的工位，要选用45号钢加工，表面做发黑处理提升防锈能力，铰接孔内还可以加装铜套，提升耐磨性能，延长零件的使用寿命。这类一体结构的支撑件相比拼接式的角撑，装配效率更高，不需要现场焊接调整，直接通过螺栓固定就可以达到设计的支撑强度，在非标自动化设备、小型工装夹具、仪器仪表安装支架的设计中应用非常广泛，很多时候设计师会根据具体的安装空间调整立板的尺寸、铰接孔的直径以及安装孔的孔位，来适配不同的安装需求，但核心的三角支撑加铰接端的结构逻辑是一致的，都是为了在有限的安装空间内实现垂直面的刚性支撑同时兼顾铰接转动的功能需求。
