减压阀集成式多通路阀盖结构设计

　　该阀盖作为减压阀的核心承压与通路集成构件，主要应用于工业液压系统、气动控制回路以及工艺流体输送管线中，承担着密封阀腔、集成流体通路、承载内部组件安装定位的核心作用，是保障减压阀压力调节精度、杜绝介质外漏、实现多回路并行控制的关键结构件。从实际工况适配角度出发，该结构针对中低压流体控制场景设计，可适配矿物液压油、压缩空气、低腐蚀性水基介质等多种常规工业流体，在机床液压站、生产线气动控制单元、小型工艺装置调压回路中都能见到同类结构的应用。

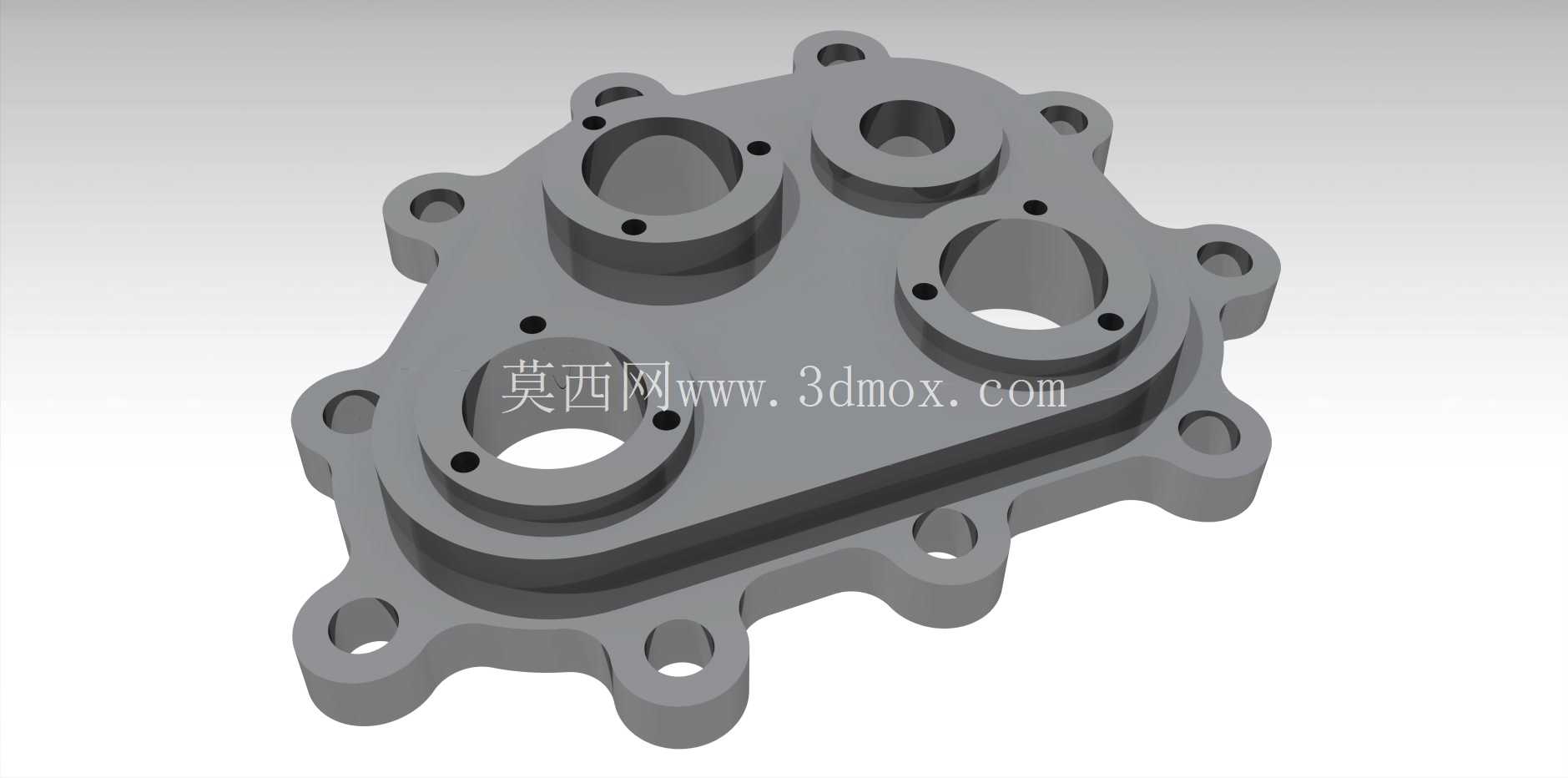

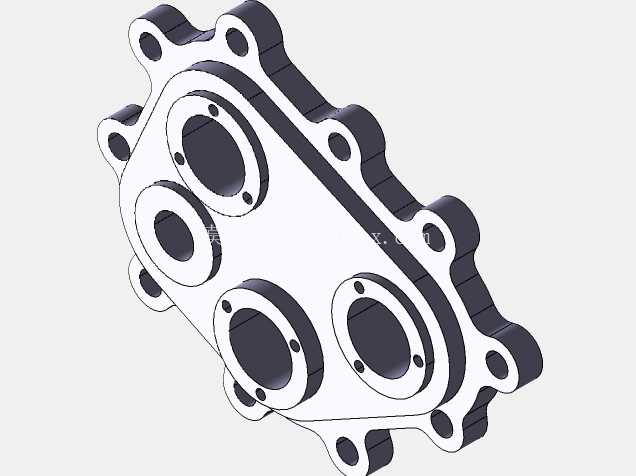

　　设计过程中优先考虑了安装兼容性与密封可靠性，整体采用一体化铸造成型后机加工的工艺路线，避免了多块拼接结构带来的密封泄漏隐患。基体上分布的多个凸台通路分别对应减压阀的进液腔、出液腔、压力反馈腔以及旁通控制回路，每个通路端部都设计了同轴的密封槽与螺栓安装孔位，可直接对接标准液压管接头或者控制油路板，无需额外加装过渡转接块，有效缩减了阀组整体的安装占用空间。外围均匀分布的带孔安装耳采用了不等距排布设计，这种排布并非随意设置，而是通过受力仿真确定的位置，能够在阀盖与阀体压紧装配时，让密封面的压紧力分布更均匀，避免局部压力不足导致的介质渗漏，同时也能抵消内部流体压力波动带来的局部应力集中，防止长期交变载荷下安装耳出现断裂失效。

　　从安装边界尺寸来看，该阀盖的外轮廓完全适配对应通径减压阀的阀体安装面，所有安装孔的位置度公差控制在0.05mm以内，保证装配时螺栓能够顺利穿入，不会出现别劲导致的密封面压偏问题。每个通路凸台的高度都经过精确计算，既保证了管接头拧紧时有足够的螺纹啮合长度，又不会因为凸台过高增加整体结构的高度尺寸，适配紧凑安装空间的使用需求。凸台内孔的加工精度严格匹配对应通径的流体通道要求，孔壁粗糙度控制在Ra1.6以下，减少流体通过时的压力损失，同时避免粗糙表面残留介质杂质导致的阀芯卡滞问题。

　　结构设计上还充分考虑了加工工艺性，所有转角位置都设置了合理的铸造圆角与机加工退刀槽，避免加工时出现应力集中或者刀具干涉问题。安装耳的厚度经过强度校核，能够承受额定工作压力下1.5倍的耐压测试载荷，不会出现塑性变形。密封面采用了平面精加工工艺，平面度公差控制在0.02mm以内，配合标准O型密封圈即可实现可靠的静密封，无需额外涂抹密封胶，降低了现场装配的操作难度，也方便后续的维护拆解。

　　在实际选型适配时，该结构可直接替换同通径规格减压阀的原有阀盖，实现多通路扩展功能，无需对阀体本身进行二次加工，能够快速满足系统需要额外引出压力反馈信号或者接旁通回路的使用需求。相较于传统的单通路阀盖，这种集成式设计减少了外接三通、弯头这类过渡接头的使用量，降低了整个阀组的泄漏点数量，同时也让管路排布更简洁规整，方便后续的设备检修与故障排查。针对不同的使用压力等级，只需要调整对应安装螺栓的规格与密封件的硬度参数，即可适配不同的工况需求，结构本身的通用性较强。
