可调式管座固定支垫结构设计

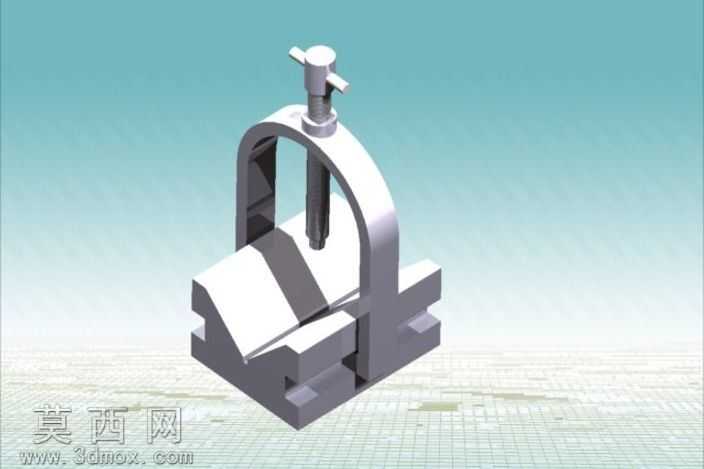

该支垫结构采用三维参数化建模方式完成整体设计，建模过程中先以基准平面定位底部基座的轮廓，基座采用双侧带定位卡槽的块状结构，卡槽的尺寸公差经过严格校核，可适配标准导轨的安装定位需求，保证支垫在使用过程中不会出现横向滑移。上方的拱形支架与基座采用一体化建模逻辑，衔接处做了圆角过渡处理，既消除了应力集中隐患，也让整体外观更具工业设计质感。顶部的压紧组件由T型调节杆、压头和锁紧结构组成，建模时对螺纹配合段做了精确的齿形还原，保证调节时的行程精度可控，压头底部设计为平面接触结构，可均匀施加压紧力，避免被固定工件表面出现压痕。材质渲染阶段，基座与拱形支架采用哑光银灰色金属材质，模拟铸铁喷塑的表面质感，调节杆部分做了亮面金属处理，区分不同部件的材质属性，背景采用渐变青蓝色搭配网格地面，突出模型的结构轮廓，渲染时开启了环境光遮蔽效果，让部件衔接处的阴影层次更自然，整体结构的装配关系清晰可见。设计思路上，这款支垫主打通用性与便捷调节性，无需额外辅助工具即可完成压紧力度的调整，底部的卡槽结构可快速适配不同的安装工位，拱形支架的跨度经过优化，可容纳一定尺寸范围内的管状、块状工件，压头的行程预留了足够的调节余量，既可以作为管路固定的支撑垫使用，也可作为小型工装的夹紧定位座，整体结构没有冗余部件，加工工艺性良好，所有棱角处都做了倒角处理，兼顾使用安全性与结构美观度，建模过程中对每个配合面都做了干涉检查，确保各部件活动时不会出现卡滞问题，装配逻辑符合实际机械加工的装配流程，可直接导出工程图用于生产加工参考。
