减压阀用带凸耳环形压铸铝构件

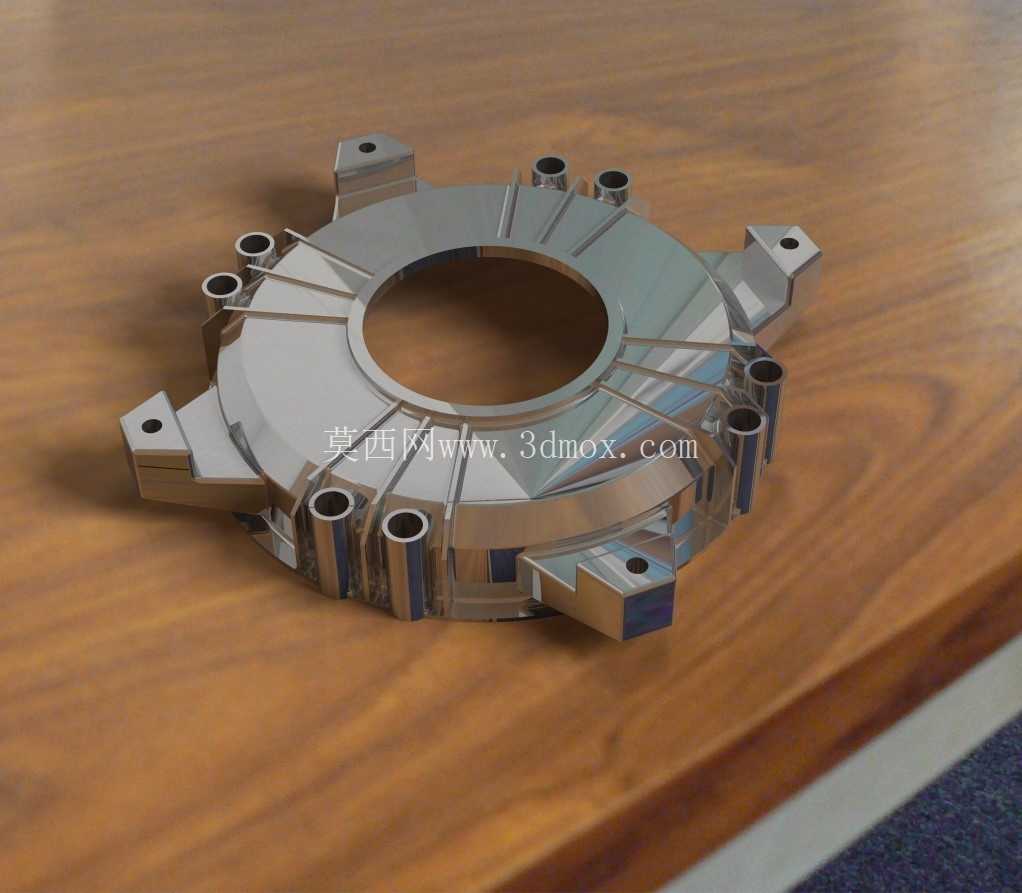

　　该环形压铸构件是减压阀总成中的核心承压安装部件，主要应用于工业流体管路、民用供水供气系统、液压动力回路中的减压阀装配环节，承担阀体内腔密封衔接、外部安装定位、多管路接口集成的多重作用。从结构设计逻辑来看，整体采用中心大通孔的环形基体设计，中心通孔直径匹配减压阀主阀芯的运动行程边界，保证阀芯升降调节过程中无结构干涉，通孔内壁预留的加工余量可在压铸成型后通过精车工序达到密封面的粗糙度要求，避免压铸成型的表面缺陷影响密封性能。

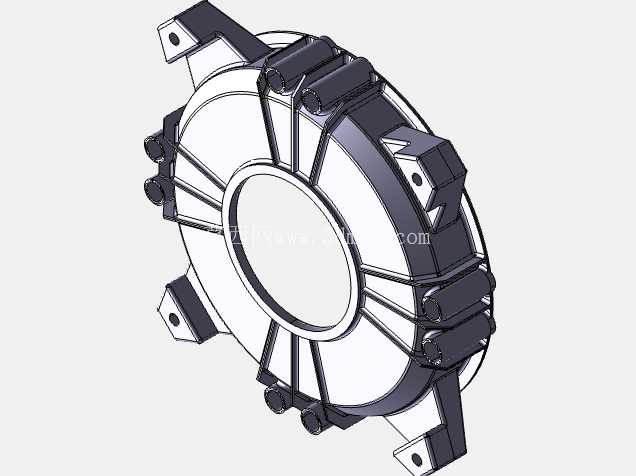

　　基体周向均匀分布的带孔凸耳分为两类，一类是向外延伸的安装支耳，支耳上的通孔用于穿装固定螺栓，安装孔的孔位公差严格控制在±0.1mm范围内，保证构件与阀座、阀盖装配时的同轴度，避免因安装错位导致的阀芯卡滞、密封偏磨问题；另一类是垂直于基体端面的柱状接口凸台，凸台内的通孔用于连通压力检测管路、旁通泄压回路或是控制气路，凸台的高度统一控制在同一基准面，方便外接管路的快速装接，减少管路弯折带来的应力集中。

　　构件采用铝合金压铸工艺成型，材料本身的轻质特性能够降低减压阀整体的装配重量，同时铝合金的耐腐蚀性能适配多数水、气、低腐蚀性液压介质的工作环境，压铸过程中通过模具流道的优化设计，保证环形薄壁区域的成型密度，避免出现气孔、缩松等压铸缺陷，影响构件的承压能力，常规工况下该构件可承受1.6MPa的工作压力，满足中低压减压阀的使用要求。从安装边界来看，构件的整体外圆直径根据配套减压阀的通径规格匹配，安装支耳的外伸长度控制在不超出阀体最大外轮廓的范围内，避免在狭小的管路安装空间内与周边管线、支架产生干涉，构件的轴向厚度经过受力仿真校核，在螺栓预紧力、介质压力的共同作用下，最大变形量控制在0.02mm以内，保证密封面的平面度要求。

　　在实际装配场景中，该构件的上下端面分别贴合阀盖密封垫与阀座密封面，周向安装螺栓按照对角顺序逐步拧紧，避免单侧受力导致的构件翘曲，柱状接口凸台在装配时需要加装O型密封圈，保证外接管路的密封性能，设计时在凸台根部预留了密封垫的安装沉槽，避免密封圈受压后被挤出密封面。不同于常规的平板式法兰构件，该结构将安装定位、接口集成、承压密封的功能整合在单一压铸件上，减少了减压阀的零件数量，降低了总装环节的装配复杂度，同时一体化压铸的结构相比多零件拼接的结构，减少了潜在的泄漏点，提升了减压阀整体的工作可靠性。在建模过程中，需要重点关注各凸耳的拔模角度设置，一般取1.5°的拔模斜度保证压铸脱模顺畅，安装孔与接口孔的位置度需要与装配基准严格关联，凸耳与环形基体的衔接处做R2-R3的圆角过渡，避免压铸过程中出现应力集中导致的冷隔、裂纹缺陷，同时圆角过渡也能减少构件在承压工作时的应力集中点，提升构件的疲劳寿命。
