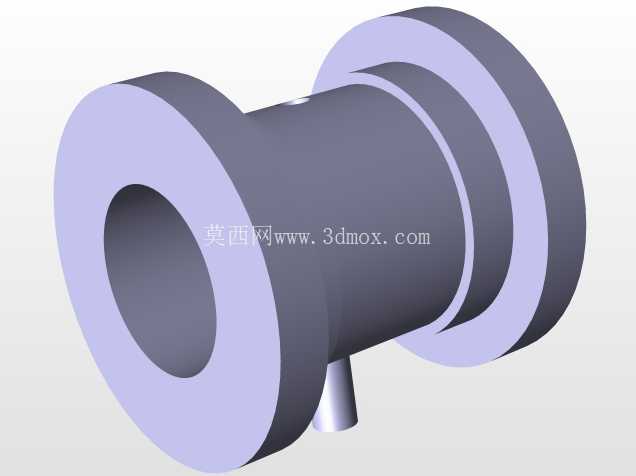

管道支撑固定用分体式水管工块结构

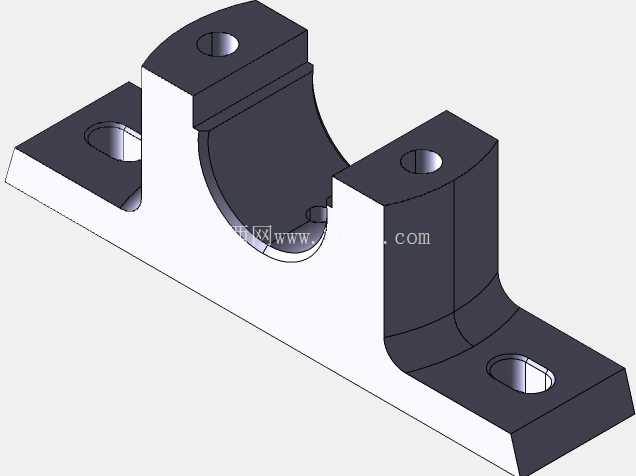

　　在民用供水、工业流体输送、暖通空调管路布设场景中，管路的径向固定与轴向限位是保障管线长期稳定运行的核心环节，这款水管工块正是针对中小管径金属、硬质塑料水管的安装支撑需求设计的专用固定构件。不同于常规的全包式管卡结构，该构件采用下半座承载的分体适配思路，主体支撑部分预留与管道外径完全贴合的半圆形承托弧面，弧面的曲率公差控制在IT8级精度区间，能够与管道外壁形成均匀的面接触，避免局部应力集中造成的管道外壁压损，尤其是在PVC、PPR等塑性管材的安装场景中，这种面接触承托结构能大幅降低长期负载下的管材蠕变变形概率。

　　从安装边界来看，构件底部为一体化铣削成型的水平安装翼板，翼板两端各开设一个长圆形安装沉孔，沉孔的长轴方向沿管线垂直方向布设，允许安装时存在±3mm的位置调整余量，能够抵消基础安装面的预埋螺栓孔位偏差，降低现场安装的对位难度；沉孔采用锪平设计，安装后内六角圆柱头螺栓的头部可完全没入翼板平面以下，不会出现突出的干涉点，方便后续管线的排布调整与周边构件的安装作业。上部的两个凸台为锁紧配合面，每个凸台中心开设同轴的螺纹安装孔，用于与上半部分的管夹压盖配合，通过螺栓锁紧时，两个凸台的受力点对称分布在承托弧面的两侧，锁紧力能够均匀传递到弧面与管道的接触面上，不会出现单侧压紧导致的管道偏移问题。

　　设计过程中针对不同的应用场景做了结构冗余考量，承托弧面与底部翼板之间设置了渐变式的加强过渡圆角，圆角半径根据构件的整体尺寸做了匹配优化，既避免了直角连接处的应力集中问题，也不会因为圆角过大占用过多的安装空间；翼板的厚度经过受力校核，在满负载承载对应管径的管道充水重量时，翼板的最大形变量控制在0.05mm以内，不会出现长期负载下的支撑下沉问题。构件的所有外露棱边都做了R0.5的倒角处理，既能够去除加工过程中产生的毛刺锐边，避免安装作业时的划伤风险，也能减少应力集中导致的构件开裂隐患。

　　在实际工程应用中，这类构件可直接通过膨胀螺栓固定在混凝土墙面、钢结构支架或者设备基座上，既可以用于水平走向管线的支撑固定，也可以成对使用完成垂直走向管线的径向限位，适配的管线压力等级最高可达1.6MPa，能够覆盖绝大多数民用供水、常规工业循环水、低压压缩空气管路的安装需求。不同于薄板冲压成型的管夹产品，该构件为整体实体加工结构，抗振动性能优异，在水泵出口、阀组附近等存在管路振动的安装点位，能够提供更稳定的支撑效果，减少管路振动传递到基础结构的噪音，也能避免长期振动导致的固定螺栓松动问题。建模过程中对所有配合面的形位公差做了明确标注，承托弧面与底部安装面的平行度公差控制在0.02mm以内，两个上部凸台的安装孔同轴度公差不超过0.015mm，确保与上压盖装配时不会出现错位，锁紧后整个固定结构的受力均匀，不会出现局部应力过大导致的构件损坏。针对不同管径的适配需求，该结构可通过调整承托弧面的半径、翼板的安装孔距形成系列化的产品族，核心的受力结构、安装逻辑保持一致，能够大幅降低系列化设计的重复工作量，也方便现场安装人员快速掌握不同规格产品的安装方式，减少施工过程中的错装概率。
