减压阀配套轮子支撑组件结构设计

　　在工业流体控制管路系统中，减压阀作为核心压力调节元件，常需配套辅助支撑结构来保障安装稳定性与运行可靠性，这款轮子支撑组件正是针对减压阀安装场景设计的配套承载构件，主要用于减压阀在管路布设、设备集成过程中的位移调整与承重支撑，解决重型减压阀安装对位困难、后期维护移位不便的实际工程问题。

　　从实际应用场景来看，这类支撑组件多适配于中大型工业减压阀的安装工位，常见于化工流体输送管路、车间集中供气系统、液压动力单元的调压阀组安装场景，当减压阀自重较大、安装位置需要微调对位，或是阀组需要定期移位检修时，该支撑组件可通过自带的滚轮结构实现小范围平稳位移，无需额外吊装设备即可完成阀位的精准调整，大幅降低现场安装与维护的操作难度。

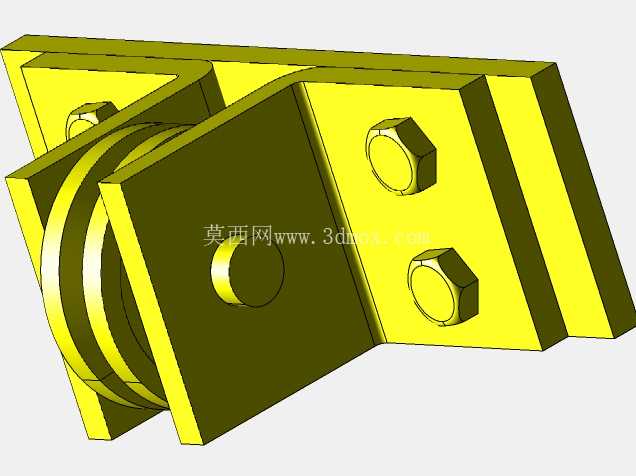

　　产品功能特性层面，该组件采用双侧折板拼接的承载结构，主体支撑件通过折弯成型的钢板构成封闭的承载框架，滚轮部分内嵌于两侧支撑板之间，通过螺栓紧固件实现整体结构的锁合固定，既保证了滚轮转动的自由度，又通过双侧限位结构避免滚轮出现轴向窜动，承载状态下受力均匀分布在两块侧支撑板上，可承受减压阀垂直方向的静载荷，同时在水平位移过程中可抵消部分侧向剪切力，避免连接螺栓受剪变形。紧固件采用外六角螺栓设计，适配常规扳手工具即可完成拆装，现场维护时无需特殊工装即可快速拆解更换滚轮或调整支撑间隙。

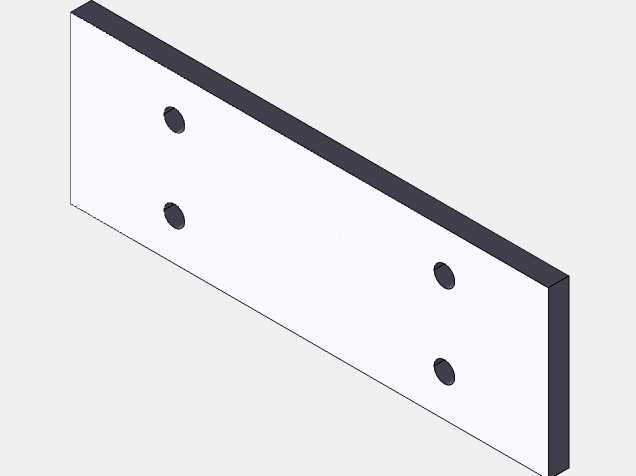

　　设计思路上，该结构优先考虑安装适配性与结构可靠性，整体采用对称式布局，两块安装基板上预留的螺栓孔位与减压阀底部的安装螺孔位置完全匹配，安装时可直接通过螺栓将支撑组件固定在减压阀底座下方，无需额外加工转接板；滚轮的轮缘宽度与安装间隙经过匹配设计，既保证滚动过程的顺畅性，又控制了整体结构的安装高度，避免支撑组件过高导致减压阀整体安装重心上移，影响管路连接的稳定性。折板结构的折弯角度经过受力校核，在钢板厚度有限的前提下，通过折弯形成的加强筋结构提升了支撑板的抗弯强度，避免长期承载状态下支撑板出现弯曲变形。

　　外形尺寸与安装边界方面，该组件整体结构紧凑，横向安装宽度适配常规通径减压阀的底座尺寸，不会超出减压阀底座的外轮廓范围，避免与周边管路、支架产生安装干涉；滚轮最低点到安装基板上表面的垂直高度经过精准控制，安装后减压阀整体抬升高度满足管路对接的高度差要求，同时滚轮的突出量控制在合理范围内，不会在阀组周边形成额外的磕碰风险。安装时需注意，组件的固定螺栓需按照对角顺序逐步拧紧，保证两块侧支撑板平行度符合要求，避免滚轮出现卡滞现象；支撑组件安装完成后，需确认滚轮转动灵活无卡阻，再将阀组整体移位至安装工位，到位后可通过配套的锁止结构（若有）固定滚轮位置，避免运行过程中阀组出现意外位移。

　　从结构设计的细节来看，滚轮与支撑板之间的配合间隙预留了合理的公差范围，既不会因间隙过小导致热胀冷缩时滚轮抱死，也不会因间隙过大导致滚轮晃动产生运行噪音；安装基板上的螺栓孔采用通孔设计，适配不同长度的连接螺栓，可兼容不同底座厚度的减压阀安装需求，通用性较强。整体结构没有多余的冗余设计，所有构件均承担对应的承载或连接功能，加工工艺性良好，支撑板可通过常规激光下料、折弯工序完成加工，滚轮可采用标准件选配，整体制造成本可控，适合批量配套生产。
