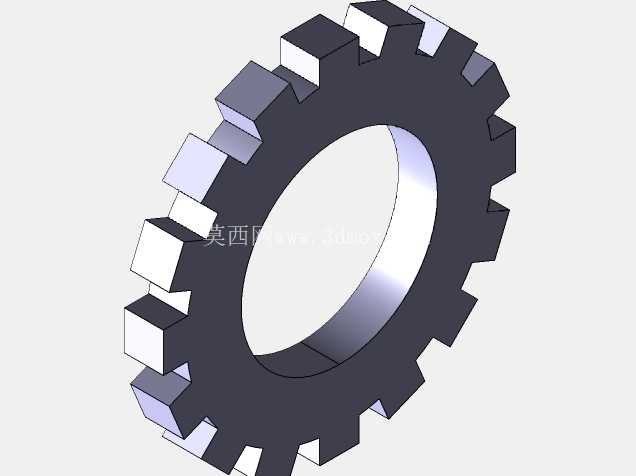

CatiaV5练习用矩形齿花键零件结构

　　这类矩形外花键结构，在机床进给传动、工程机械动力输出、重载传动箱的轴毂连接场景中十分常见，和普通平键连接相比，它的齿向承载均匀性更好，对中性精度更高，能承受更大的扭矩载荷，同时还允许轴上配套的毂类零件沿轴向做滑移动作，适配变速箱换挡、进给机构行程调节这类需要轴向移动的传动需求。

　　从结构设计逻辑来看，这个零件采用等距分布的矩形直齿结构，齿部沿环形基体均匀排布，内孔为光滑圆柱面，可直接套装在对应直径的传动轴上，通过过盈配合或者侧面加装紧定螺钉的方式实现周向固定，齿部的侧面是主要的承载工作面，工作时扭矩通过齿侧接触面传递，相比单键连接，多齿同时受力的特性让它的应力分布更均匀，不会出现单键连接时键槽处应力集中导致的轴类零件断裂问题。

　　建模过程中需要优先保证齿形的等分精度，每一个齿的周向角度偏差需要控制在机械传动允许的公差范围内，否则装配时会出现齿侧卡滞、受力不均的问题，长期运行会导致齿面偏磨、传动异响。齿部的顶面和侧面采用直角过渡，没有额外的倒角或修形结构，属于入门级建模练习的典型结构，适合初学者掌握阵列特征、拉伸切除、基准轴创建这类基础建模命令的使用，理解回转类零件的建模基准选择逻辑。

　　从安装边界来看，这类零件的核心配合尺寸有三个：一是内孔的直径尺寸，直接决定了它能适配的传动轴直径，装配时内孔和轴的配合公差一般选择H7/k6的过渡配合，既保证装配后的对中精度，又不会因为过盈量太大导致装配困难；二是齿部的大径和小径尺寸，这两个尺寸决定了配套内花键毂的加工尺寸，齿厚尺寸直接影响齿侧的配合间隙，间隙过大会导致传动回程误差大，间隙过小则会出现滑移卡滞、装配困难的问题；三是零件的整体厚度，这个尺寸决定了齿面的总接触面积，直接关联结构能承受的最大扭矩，厚度越大，齿面接触应力越小，能传递的扭矩就越大。

　　在实际设备应用中，这类花键结构常出现在机床的主轴箱进给轴、农业机械的动力输出轴、汽车变速箱的换挡齿轮连接位置，相比渐开线花键，矩形花键的加工工艺更简单，用普通铣床就能完成齿部加工，不需要专用的滚齿刀具，在中小批量的非标设备设计中应用成本更低。设计这类结构时，需要根据传递的额定扭矩计算所需的齿厚和齿的数量，避免出现齿面压溃、齿根断裂的失效问题，同时要考虑齿部的润滑条件，长期滑移工作的花键副需要预留润滑脂加注空间，减少齿面的磨损速度，延长零件的使用寿命。

　　建模练习时，可以先绘制内孔和外圆的基础回转轮廓，再绘制单个齿的截面形状，通过圆周阵列命令完成所有齿的创建，过程中要注意阵列的基准轴必须和零件的回转中心完全重合，否则会出现齿距不均的问题，后续生成工程图时，需要标注齿部的等分公差、齿厚尺寸、内外径尺寸以及端面的跳动公差，满足加工生产的图纸标注要求。
