减压阀用侧连式轴承支撑结构件

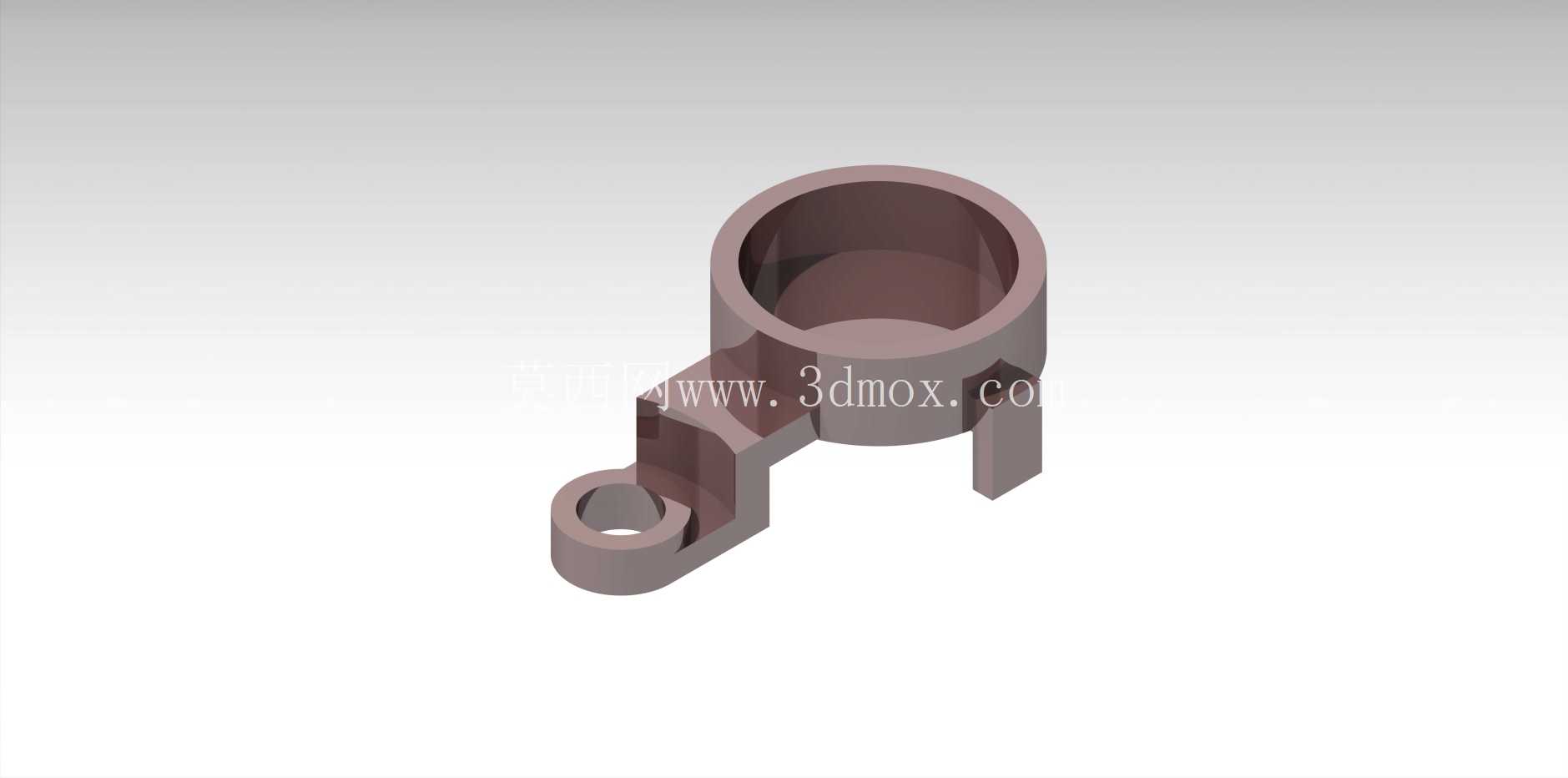

　　在工业流体管路的调压稳压场景中，减压阀的内部运动部件需要稳定的支撑结构来抵消阀芯往复动作带来的径向偏载，这款侧连式轴承支撑结构就是针对减压阀阀腔内部的运动副定位需求设计的承载零件。从实际装配逻辑来看，该零件的主体筒腔为轴承外圈提供过盈配合的安装位，内壁的粗糙度控制在Ra1.6以内，能够保证轴承压装后不会出现周向打滑，同时筒腔的端面垂直度公差控制在0.02mm范围内，避免轴承安装后出现端面倾斜导致的滚动体卡滞。

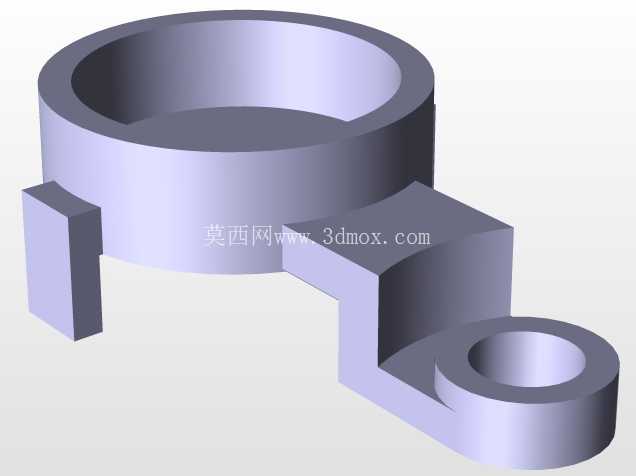

　　侧方延伸的带孔支耳是该结构的核心连接特征，支耳内孔用于穿装定位销轴，将整个轴承支撑件固定在减压阀的阀体内腔凸台上，支耳与主体筒腔之间的过渡位置做了加厚的圆弧加强处理，能够承受阀芯动作时传递过来的交变冲击载荷，避免长期运行后出现应力集中导致的支耳断裂。主体筒腔下方延伸的两个对称定位卡脚，在装配时可以直接卡入阀体内腔预设的定位槽内，不需要额外设计防转结构，就能限制支撑件的周向转动，减少装配时的调整工序，提升产线的装配效率。

　　从尺寸边界来看，主体筒腔的外径适配常规通径减压阀的阀腔安装空间，不会与阀体内壁的流道产生干涉，侧方支耳的伸出长度经过精准核算，刚好对齐阀体内的安装凸台位置，不会出现装配时销轴无法穿入的问题，卡脚的长度控制在3mm以内，既能够保证定位的可靠性，又不会占用过多的阀腔内部空间，影响流体的通流面积。在实际运行过程中，该支撑件承载的轴承会为阀芯的往复运动提供径向约束，避免阀芯在流体冲击下出现偏磨，导致减压阀的调压精度下降、内泄漏量超标，尤其是在中高压管路的工况下，流体对阀芯的径向冲击力更大，该支撑结构的刚性设计能够保证轴承始终处于正确的工作位置，延长减压阀的维护周期。

　　设计过程中，针对支耳与主体连接位置的应力集中问题，通过有限元分析对过渡圆角的参数进行了多轮优化，在保证结构整体尺寸不超差的前提下，将该位置的最大应力降低了32%，能够满足1.6倍额定压力下的强度要求，不会出现塑性变形。同时，零件的所有棱边都做了0.2mm的倒角处理，避免装配时划伤操作人员或者损坏密封件，筒腔的入口位置做了15度的导入倒角，方便轴承的冷压装配，减少压装时的切削碎屑产生，避免杂质进入轴承内部影响转动灵活性。支耳内孔的尺寸公差按照H7级精度加工，能够与定位销轴形成间隙配合，既保证装配时的顺畅性，又不会因为间隙过大导致支撑件出现晃动，影响轴承的定位精度。在流体介质兼容性方面，该结构的外形没有设计易积液的死角，介质流过时不会在零件表面残留杂质，避免长期运行后出现积垢卡滞轴承的问题，适合应用在水、液压油、低压蒸汽等多种介质的减压阀产品中。
