桁架式支撑承载结构三维设计

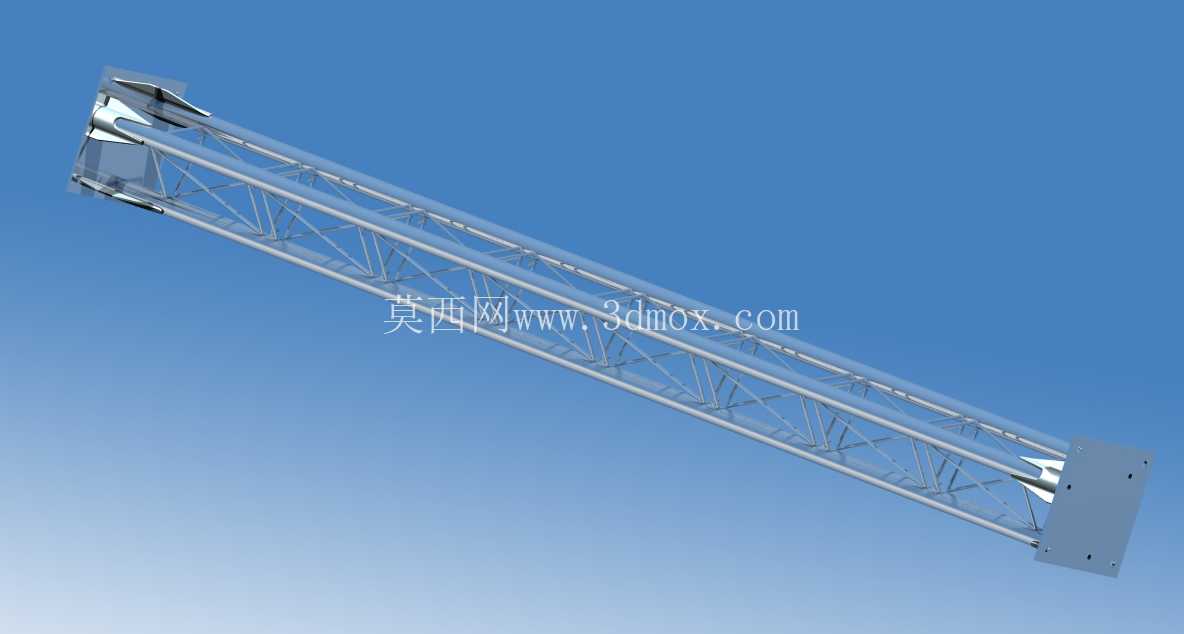

　　该桁架式支撑结构主要面向户外临时搭建、工业设备架空布设、舞台展架搭设等场景的承载需求设计，这类场景往往对构件的自重、拆装便捷性、承载冗余度有多重要求，传统实心梁结构自重过大，运输与现场拼装难度高，而采用空间桁架构型能够在保证结构刚度的前提下大幅降低整体重量，适配快装快拆的使用需求。从结构构型来看，整体采用等边三角形截面的空间桁架设计，主弦杆沿长度方向通长布置，腹杆采用交叉斜撑形式与主弦杆焊接固定，三角形截面本身具备天然的几何稳定性，不需要额外增设横向抗扭构件即可抵抗侧向载荷，相比矩形截面桁架能够减少约15%的杆件用量，同时降低风阻系数，在户外有风环境下使用时能够减少风载对结构整体的倾覆力矩。

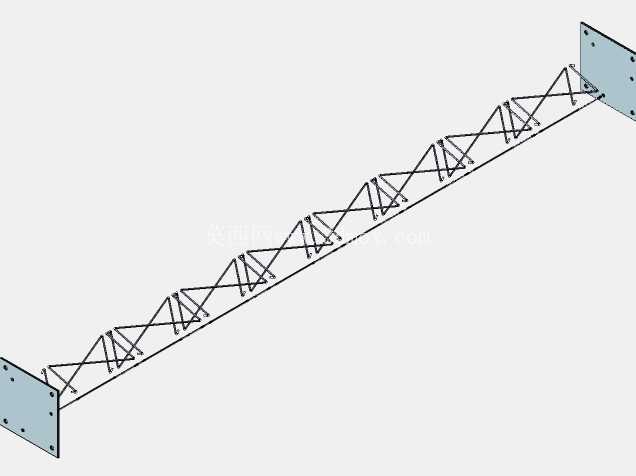

　　两端的安装基座采用整块钢板铣削加工而成，基座上预留有对应主弦杆位置的定位沉孔，装配时主弦杆插入沉孔后采用满焊固定，能够避免弦杆与基座连接位置出现应力集中，基座板面均匀布置有螺栓安装孔，可根据现场安装条件选择膨胀螺栓与地面基础固定，或是采用对接螺栓与同规格桁架段拼接，实现不同长度的支撑跨度需求。在设计过程中，首先根据常用的1.2米均布载荷工况计算杆件受力，主弦杆选用薄壁圆管截面，在满足轴向受压稳定性要求的前提下选择最小壁厚规格，腹杆则根据剪力分布情况，在靠近两端支座的位置适当加密斜撑间距，因为桁架支座位置的剪力最大，加密腹杆能够避免局部杆件失稳，而跨中位置剪力较小，腹杆间距可适当放大，进一步降低整体重量。

　　结构的外形尺寸方面，单段标准长度适配常规运输车辆的货箱尺寸，截面外接圆直径控制在人工搬运可操作的范围内，两名作业人员即可完成单段桁架的抬运与拼装，不需要借助大型吊装设备，安装边界上，两端基座的螺栓孔位采用通用化间距设计，可与市面上常见的桁架连接底座、转角接头适配，不需要单独定制转接件。实际使用过程中，该结构可作为架空管线的支撑梁、户外广告牌的承载骨架、临时舞台的灯光吊挂架使用，当作为吊挂承载使用时，可在桁架下弦杆位置加装滑动吊挂件，吊挂件可沿弦杆长度方向调整位置，适配不同吊挂点的布设需求，结构表面采用镀锌处理，能够在户外露天环境下长期使用而不出现锈蚀，减少后期维护成本。

　　建模过程中对所有杆件的相交位置做了相贯线切口处理，完全匹配实际焊接加工的工艺要求，不存在杆件干涉问题，生产时可直接根据模型导出的杆件下料尺寸进行切割，不需要二次现场修配，基座上的安装孔位做了倒角处理，装配时能够快速对中螺栓，提升现场安装效率。针对不同的载荷等级需求，可通过调整主弦杆的壁厚、腹杆的管径来实现承载能力的分级，不需要改动整体外形尺寸与安装接口，能够实现零部件的通用化互换，降低生产端的备件库存压力。
