带加强筋法兰式环形机械端盖结构

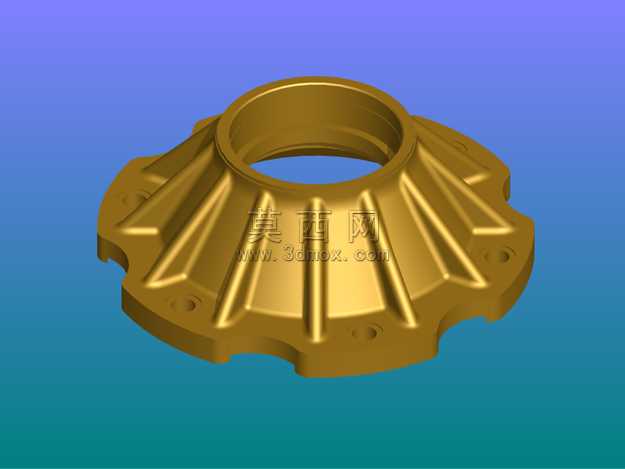

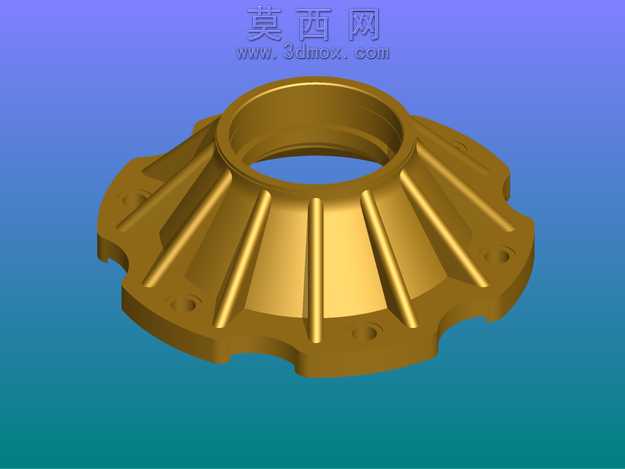

该模型为一款带周向加强筋的法兰式环形端盖零件，整体采用回转类基础结构结合周向均匀分布的特征完成建模，建模过程中首先绘制中心通孔的环形基体草图，通过拉伸命令生成基础的筒状环形主体，主体高度根据端盖的装配适配需求设定，中心通孔的孔径尺寸匹配对应轴类零件的穿装需求。在环形基体的外侧，沿周向均匀排布12道径向延伸的加强筋结构，加强筋采用梯形截面设计，从环形基体的外壁向外延伸至法兰盘的外边缘，每道加强筋的两侧做圆弧过渡处理，避免应力集中的同时提升零件的整体结构强度，建模时通过阵列命令快速完成所有加强筋的排布，保证每道筋的间距、尺寸完全一致，符合机械加工的对称精度要求。法兰盘部分为外轮廓带圆弧缺口的圆盘结构，沿周向均匀分布6个安装通孔，每个通孔对应相邻两道加强筋之间的空位，安装孔的位置做沉台设计，用于容纳螺栓头保证装配后表面平整，法兰盘的外边缘在每两个安装孔之间做内凹的圆弧缺口，既减轻零件整体重量，也能在装配时起到定位避让的作用。材质方面模拟金属黄铜的质感，渲染时调整金属材质的粗糙度、反射率参数，还原金属零件的哑光金属光泽，同时对加强筋的棱边做轻微的倒角处理，避免锐边的生硬感，让模型更贴近实际机加工零件的真实效果。整体结构设计兼顾了结构强度、装配便利性与轻量化需求，环形基体用于实现轴系的防护与定位，加强筋提升端盖的抗形变能力，法兰安装孔用于与相邻壳体的螺栓固定，各部分结构尺寸经过合理匹配，可直接用于机械装配场景的适配验证，也可作为同类端盖零件的设计参考模板，建模过程中所有特征均采用参数化设计，可根据实际使用需求快速调整孔径、筋的数量、安装孔位置等参数，适配不同规格的装配场景。
