平板电脑双面胶自动贴附裁切一体机

　　这套设备面向消费电子组装环节中平板类产品的双面胶贴附工序，核心解决pad外壳正反面胶带人工贴合效率低、定位偏差大、裁切长度不一致的问题。整机采用分割器驱动的多工位转盘作为主输送载体，工位沿转盘圆周依次排布，产品由机械手从上游上料工位抓取后放入定位治具，随转盘分度转位依次完成正面胶带贴附、反面胶带贴附、压合保压、余料裁切等工序，各工位动作并行执行，转盘单次转位即可同时完成多个产品的不同工序加工，节拍紧凑且工位间无相互干涉。

　　从结构布局来看，设备前段配置自动上料机构，可堆叠存放待加工平板外壳，通过分料机构逐件分离后由移栽机械手取放至转盘治具，治具采用仿形定位槽配合侧边夹紧块，适配平板外壳的外形轮廓，保证贴胶基准统一。贴胶工位采用胶带放卷辊、导向辊、剥料板与压贴辊组合结构，双面胶离型纸在剥料板处自动剥离，胶面随压贴辊下行均匀压合在产品表面，压贴辊包胶材质可避免压伤平板外壳，压合压力通过调压阀可调，适配不同厚度胶带的贴附需求。正反面贴胶工位分别布置在转盘两侧，对应产品上下表面的贴胶作业，无需二次翻转产品即可完成双面胶带贴合。

　　设备后段为裁切工位，贴胶完成的产品随转盘转位至裁切位置后，由剪切机构对胶带余料进行定长切断，剪切刀采用硬质合金材质，切口平整无毛刺，裁切动作由气缸驱动，行程限位精准，可保证每个产品的胶带裁切长度一致。裁切完成的成品由下料机械手抓取至出料输送带，流入后续组装工序。整机的传动部分，转盘主驱动采用凸轮分割器，分度精度高、运行平稳，可承受多工位治具与产品的偏载；各移栽机构的水平移动采用同步带传动，导向部分搭配直线导轨，移动速度快且定位重复精度高，适配长时间连续生产的工况。

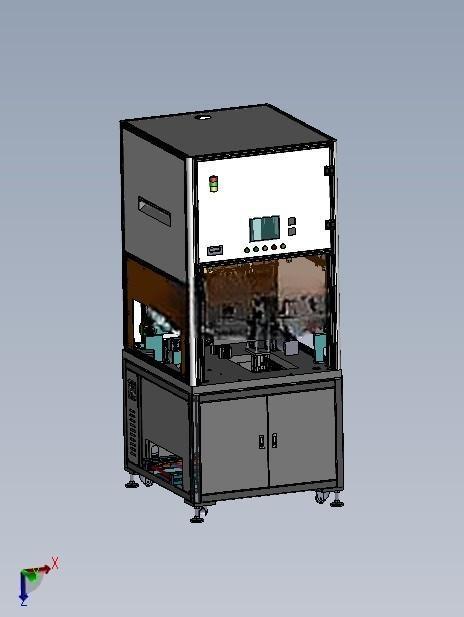

　　在安装边界方面，整机主体采用铝型材框架搭配钣金护罩，底部设置可调脚杯与脚轮，方便设备就位后调平固定，设备外接气源与电源接口统一布置在机身侧下方，布线布管沿框架内侧走线，外部无裸露管线。设备的操作面板布置在机身正面人工操作侧，可设置贴胶长度、裁切压力、转盘节拍等参数，护罩对应各维护工位设置可开启检修门，方便更换胶带卷、维护切刀与调整治具。从设计思路上，这套设备将贴胶、压合、裁切多个工序集成在同一台设备上，减少产品在不同工序间的搬运周转，多工位并行的作业模式相比单工位单机作业产能提升明显，分割器转盘的结构形式也让工位扩展十分便利，若后续需要增加胶带检测、除尘等工序，只需在转盘空余工位加装对应机构即可，设备整体结构紧凑，占用车间面积小，适合3C电子组装产线的批量生产场景，其中胶带剥离、压贴与定长裁切的机构设计，也可直接参考应用在其他消费电子类产品的双面胶、保护膜贴附设备开发中。
