手持式气动砂带打磨机结构设计

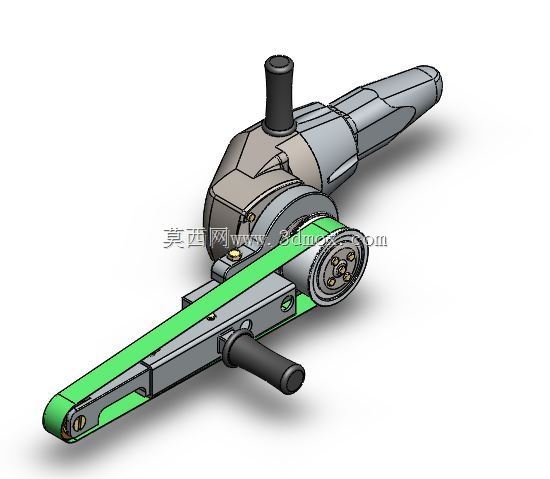

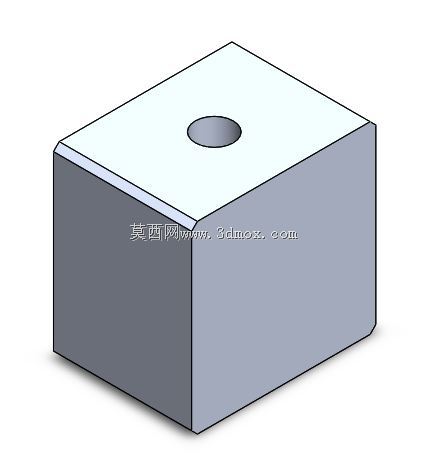

　　这套手持砂带打磨装置的三维结构，围绕狭小空间内的金属、木材表面修磨需求展开，整机采用长悬臂砂带架搭配后置动力主机的布局，区别于普通圆盘角磨机的大接触面作业形式，前端窄幅砂带可以伸入管件缝隙、焊缝边角、家具榫接位等常规磨头无法抵达的区域，在五金修配、木器加工、钣金后处理、现场安装维保场景中都有明确的使用定位。

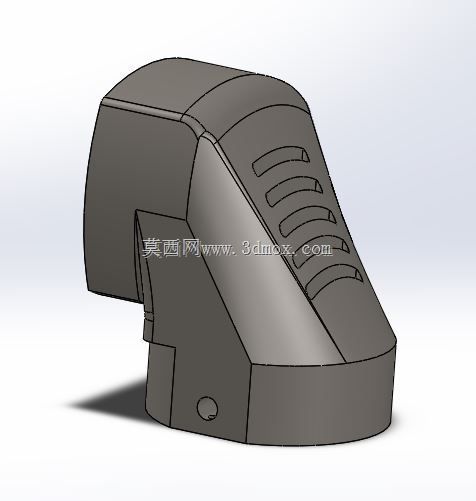

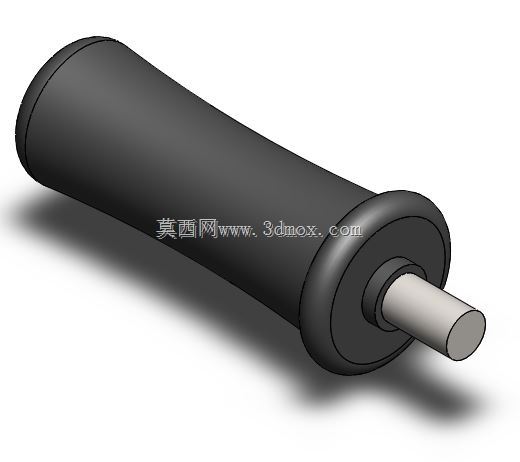

　　从实际作业逻辑来看，设备的动力段布置在机身后半段，内部容纳气动驱动马达与传动换向结构，压缩空气接入后驱动输出轮旋转，动力经由传动路径传递到砂带主动辊，带动环形砂带在前端悬臂的两轮之间高速运转。机身主握持手柄沿动力段轴向向后延伸，形态贴合人手自然握持的弧度，操作人员可以像持握普通直磨机一样掌控主机走向；在砂带架靠近主动辊的位置额外设置了垂直于机身轴线的辅助侧手柄，作业时双手分别握持主手柄与侧手柄，既可以向下施加稳定的打磨进给压力，也能精准控制砂带接触面的角度，长时间作业时能大幅抵消砂带运转产生的振动，避免磨偏、跳带的问题。

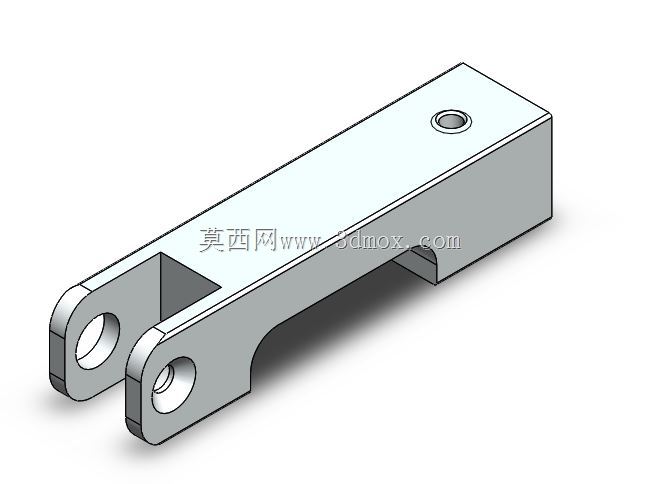

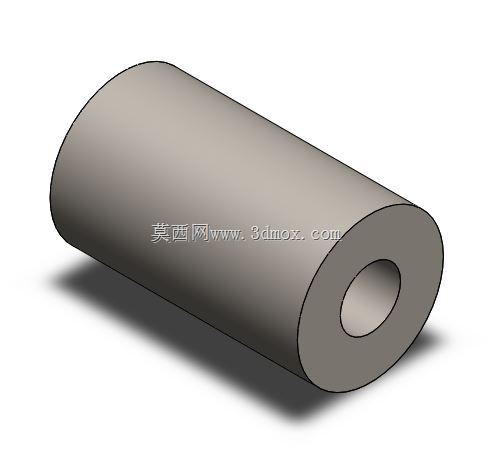

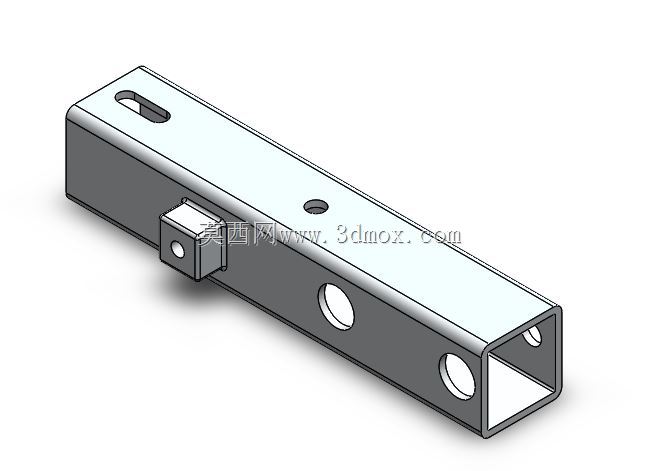

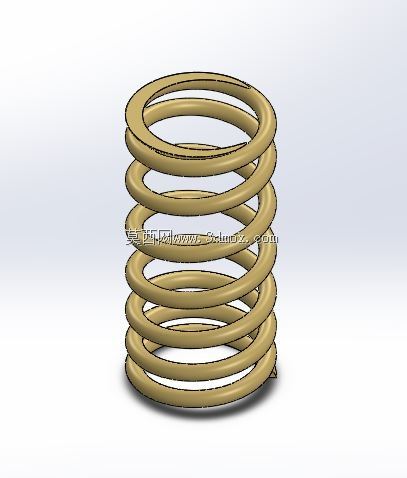

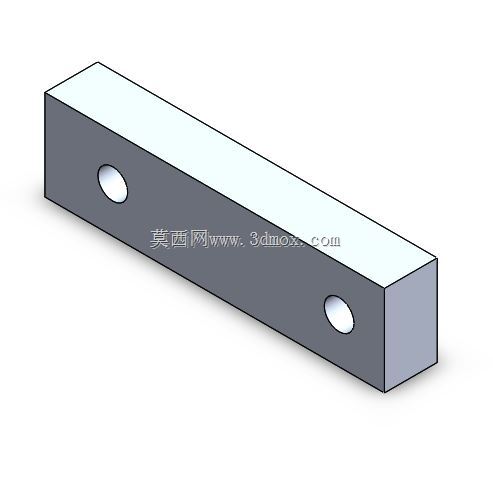

　　前端砂带悬臂是整套结构的核心功能段，整体采用狭长的板式框架设计，两端分别布置主动辊与从动导向辊，两根辊轴平行度在结构设计中做了严格约束，保证环形砂带张紧后运转轨迹始终居中，不会出现跑偏脱带的情况。悬臂的厚度控制在较薄的尺寸区间，整体伸出长度足以让前端砂带段探入深度较大的凹槽、管道内壁或者工件夹缝中，窄边砂带的接触面可以针对焊缝余高、冲压件毛刺、木材边角圆弧做定点修磨，不会像大直径砂轮那样误伤到不需要加工的相邻表面。砂带的张紧结构集成在悬臂框架内部，通过调整从动辊的轴距即可快速更换不同粒度的砂带，日常耗材替换不需要拆解主机主体，现场维护效率很高。

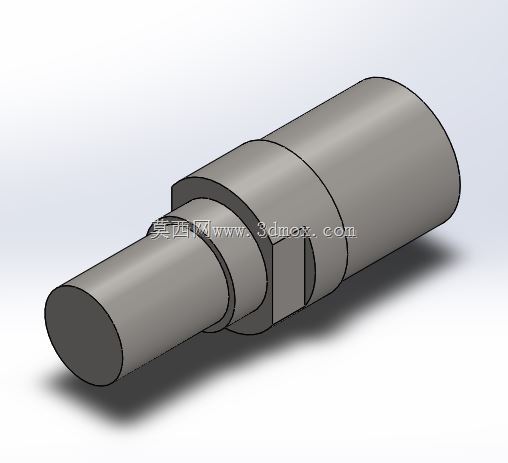

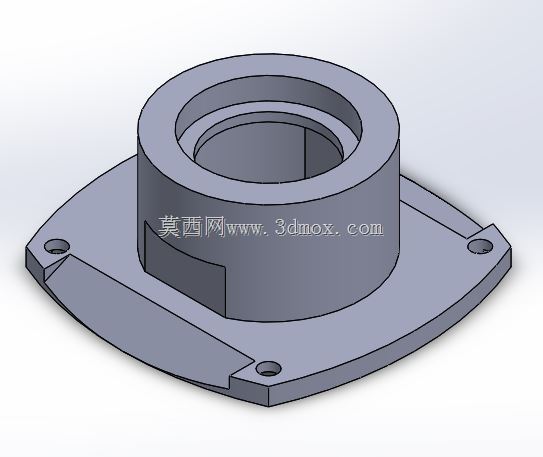

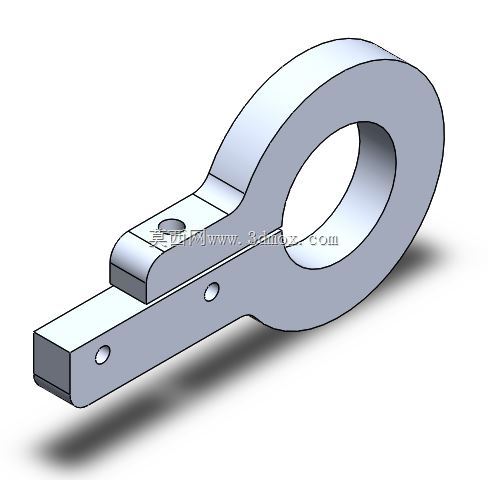

　　结构设计过程中首先平衡了作业可达性与整机刚性的矛盾：如果悬臂过长而框架截面强度不足，高速打磨时悬臂会产生颤振，直接导致打磨表面出现振纹，甚至砂带打滑脱落；因此悬臂主体采用加强筋板式结构，在控制整体重量、避免手持负载过大的前提下，提升了框架的抗弯折刚度，保证施加正常打磨压力时悬臂形变量控制在允许范围内。机身与砂带架的连接部位做了定位止口设计，保证动力输出轴与主动辊的同轴度，降低高速运转时的偏心振动，两个操作手柄的安装位置都经过人机工程校核：主手柄的轴线与砂带打磨工作面呈合适夹角，操作人员手臂自然伸展时砂带面可以平稳贴靠在工件表面，侧手柄的握持高度让手腕保持顺直姿态，长时间修磨作业不容易产生疲劳。

　　外形与安装边界方面，整机沿砂带悬臂方向的总长度适配单人手持操作的常规范围，动力主机段的外径控制在人手可以轻松围合握持的尺寸，辅助手柄向外伸出的长度预留了戴劳保手套操作的握持空间，设备所有外露棱边都做了圆弧过渡处理，没有突出的尖锐结构，作业过程中挪动、转向时不会剐蹭工件表面。设备不需要固定安装台面，完全依靠操作人员手持控制作业位置，仅需要在尾端接入标准压缩空气管路即可投入使用，作业边界只需要预留出手臂活动与悬臂伸入的空间，在组装现场、维修车间、木工房、钣金工位都可以灵活使用。

　　功能覆盖上，这款设备可以完成中小型金属工件的除锈、旧油漆层打磨、焊缝飞边修平，也可以针对实木家具的边角、橱柜接驳位、楼梯扶手曲面做打磨修整，还能完成小型木工件的塑形微调；窄砂带的线速度运转稳定，针对不同加工材质可以更换对应粒度的砂带，粗磨时选用大粒度砂带快速去除余量，精磨时换细粒度砂带获得均匀的表面粗糙度，相比手工锉修效率提升明显，也不会像电动大角磨机那样因为磨头接触面过大而破坏工件的非加工区域。整套三维结构完整还原了动力传输、砂带张紧、手柄握持、辊轮定位的全部配合关系，结构件之间的装配间隙、运动部件的避让空间都做了合理规划，没有出现运动干涉的问题，对于手持打磨工具的结构设计、工装改良以及现场选型适配都具备实际参考价值。
