桌面型三轴数控铣床三维设计模型

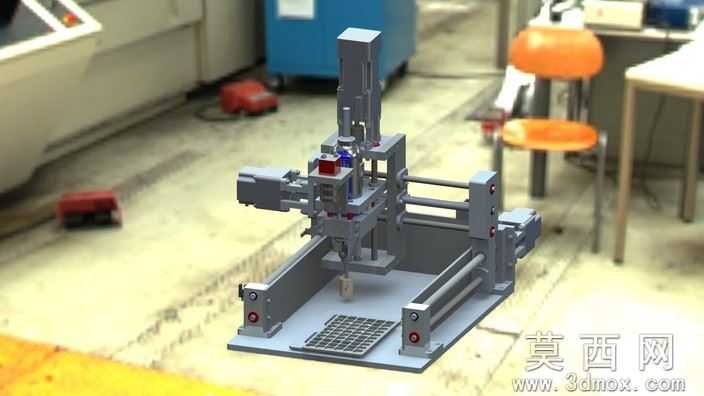

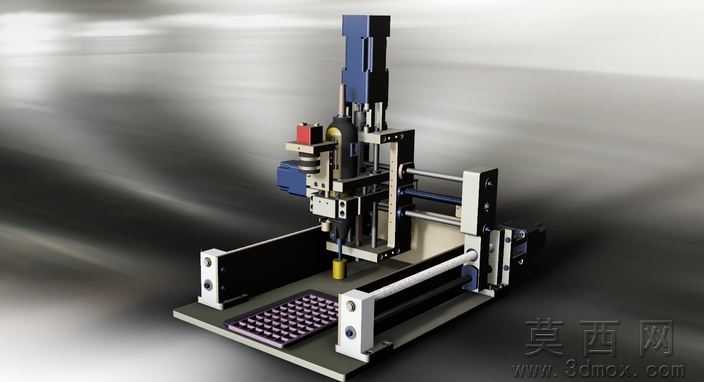

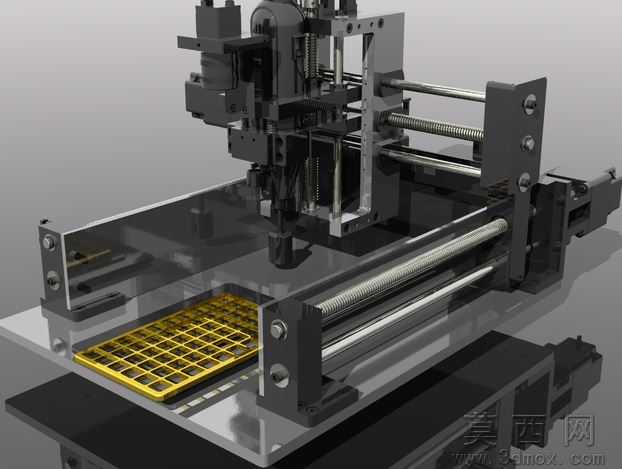

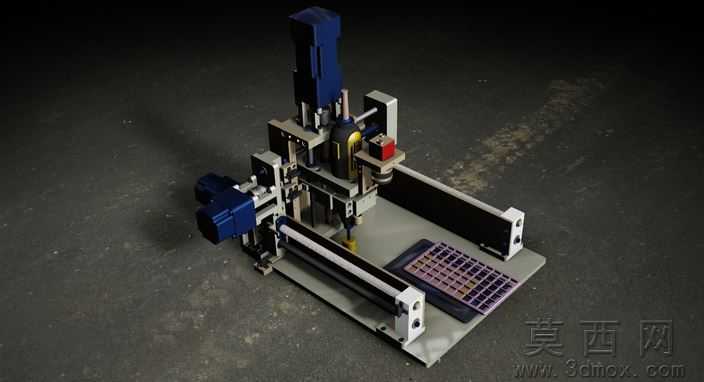

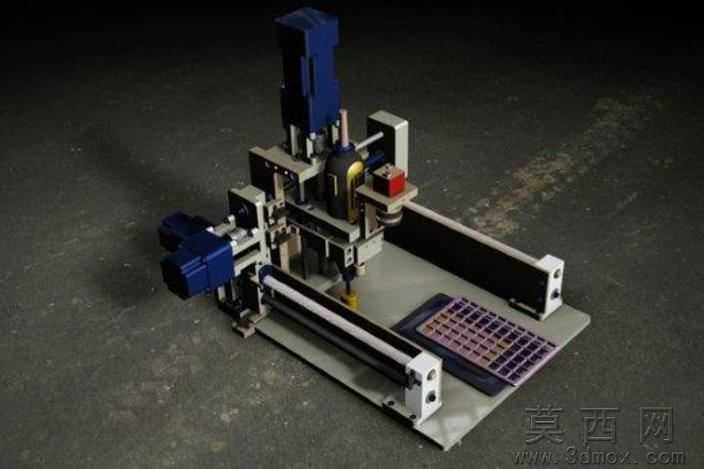

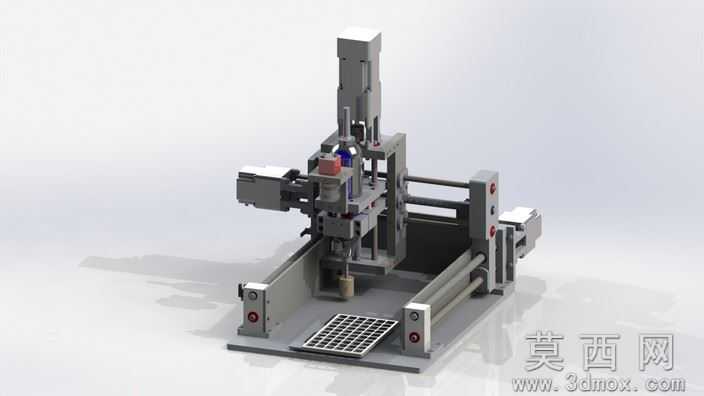

本模型为自主设计的桌面级小型数控铣床三维作品，采用通用三维建模软件完成全结构参数化设计，同时输出STEP/IGES2012等通用格式文件，可适配绝大多数主流三维CAD软件打开编辑，附带完整渲染效果图与结构说明文件，方便使用者快速理解设备构成。模型整体采用立式三轴运动布局，X、Y、Z三个进给轴均搭配线性导轨与滚珠丝杠传动结构，进给驱动选用伺服电机搭配同步带传动方案，可在保证传动精度的同时压缩设备整体体积，让整套设备可直接放置于普通桌面使用，适配小型零件加工、教学演示、个人DIY创作等多种场景需求。建模过程中严格按照机械设计规范完成各零部件的装配约束，从底部床身基座、纵向进给工作台、横向滑台到垂直主轴安装座，每一处连接结构都做了干涉检查，螺栓、螺丝等标准紧固件均按照国标规格选型建模，主轴部分集成了刀具装夹结构，可适配常规小型铣削刀具完成金属、塑料等材质工件的铣削加工。渲染阶段针对不同零部件赋予了对应真实材质，床身铸件采用哑光铸铁材质表现厚重质感，导轨、丝杠等传动件赋予金属抛光材质，电机外壳、防护部件采用对应工程塑料与烤漆材质，最终渲染效果图可直观呈现设备装配完成后的真实外观效果。设计过程中还预留了视觉系统、负载传感器、CVI模块以及欧姆龙PLC编程模块的安装位置，可配套CXONE程序员视觉系统完成设备的智能化升级，实现加工状态监测、视觉定位加工等拓展功能，整套模型结构完整、细节丰富，既可以作为小型数控机床设计的参考方案，也可用于数控教学演示、机械结构学习的参考素材，帮助学习者快速理解小型数控铣床的运动原理与结构组成。
