轻量碳杆泡沫室内特技遥控飞机

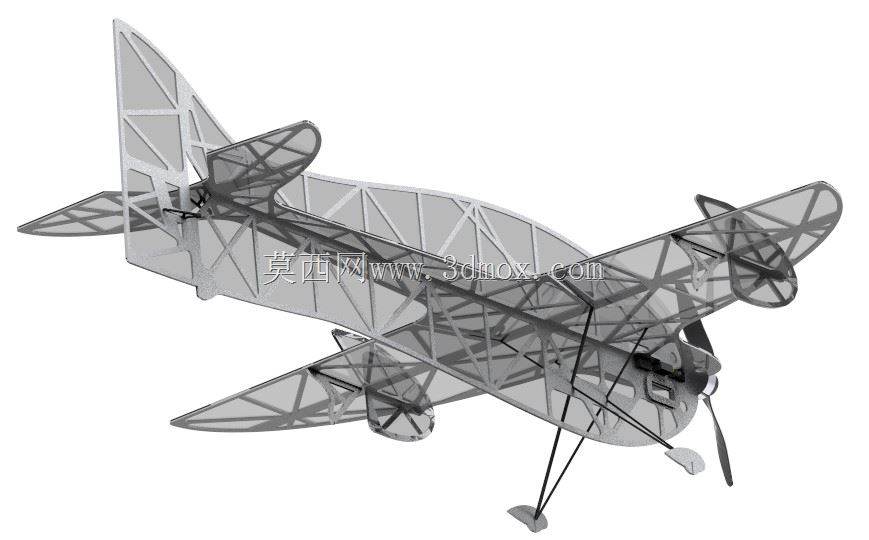

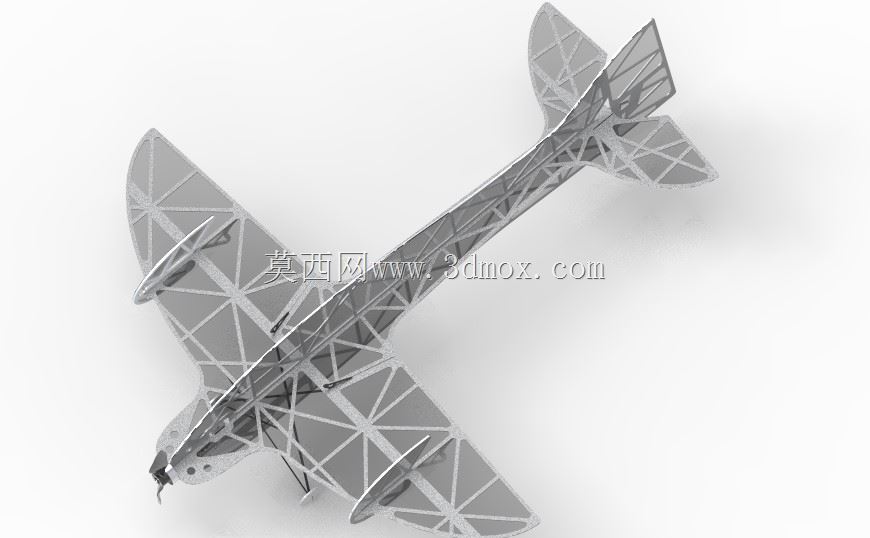

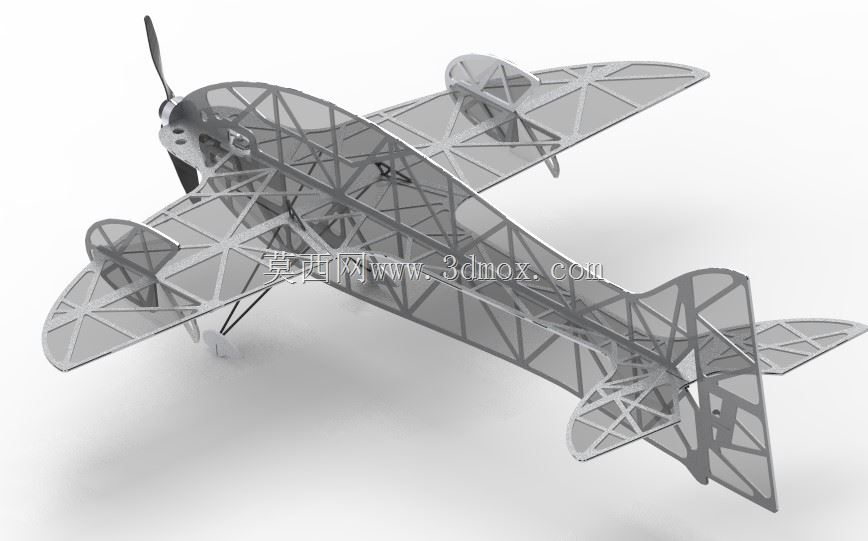

　　这款室内特技遥控飞机的结构方案围绕低雷诺数飞行环境展开，整机采用3mm厚Depron泡沫板材切割成型，关键承力路径以碳棒进行局部加强，适合在体育馆、展厅、室内飞行场馆等空间受限场景中完成慢速滚转、悬停、扭矩滚、蛇形机动等F3P类动作。与室外固定翼航模不同，室内机型不能依靠较高速度获得气动余量，因此设计时把重心控制、转动惯量、结构刚度和整机重量放在同一约束下反复平衡。机身没有采用传统蒙皮或厚壳结构，而是以片状泡沫肋、纵梁和隔框组成通透桁架，既保留外形轮廓，又把不必要的材料去除。机翼、平尾和垂尾均通过平面切割件拼装，肋板上的开槽用于定位翼梁、拉杆和蒙皮边界，装配后能够形成稳定的薄壁盒段。

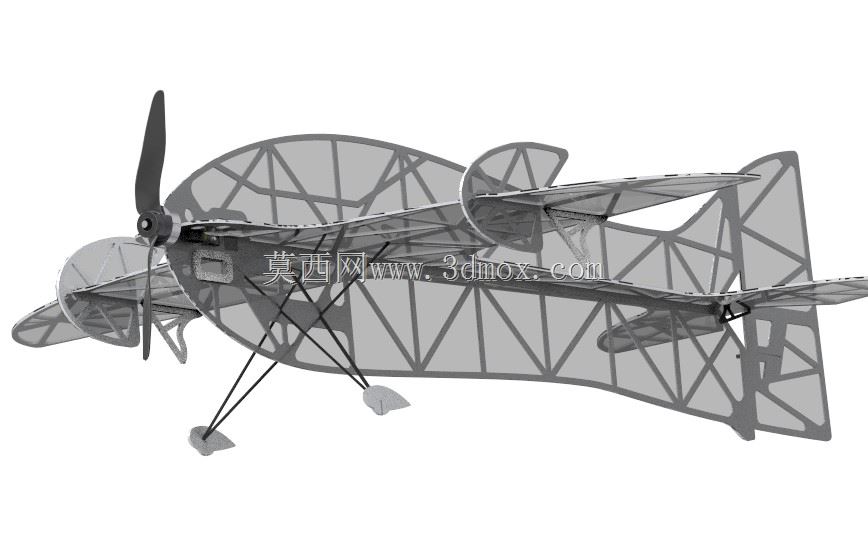

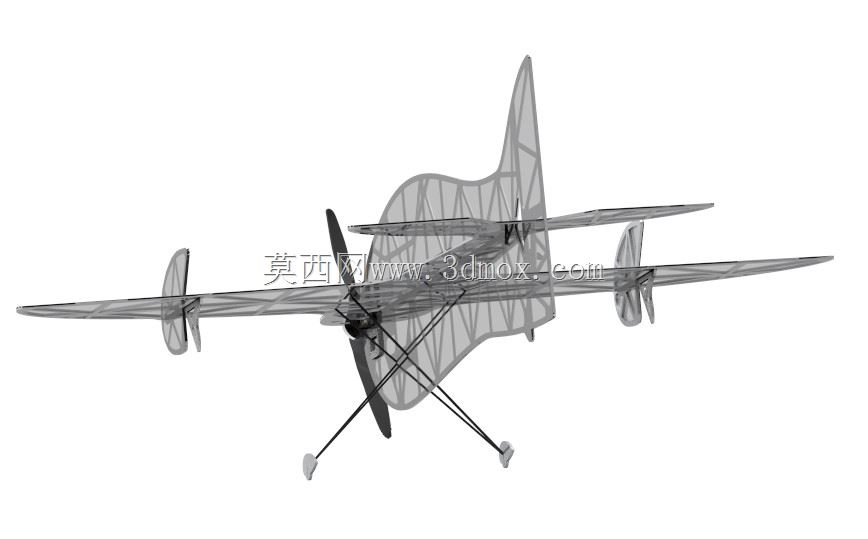

　　碳棒主要布置在机翼主梁、机身纵轴、起落架支撑及电机座附近，这些位置在急转、急停和垂起类动作中会承受反复弯曲载荷，单纯泡沫件容易出现局部屈曲或连接点撕裂，加入细直径碳杆后，刚度提升明显而重量增加很小。机头区域围绕动力系统布置，电机座需要承受螺旋桨拉力和陀螺力矩，因此隔板与碳杆之间的连接要保证同轴度；螺旋桨旋转平面与机身轴线、机翼安装角之间的关系直接影响低速配平，模型中各片件的位置关系可用于检查桨尖间隙、电机外圆边界和整流轮廓。机翼采用大展弦比低速布局，翼肋间距较密，目的是让薄泡沫翼面在大迎角状态下仍维持翼型形状，避免翼面颤振或过度变形。

　　副翼、升降舵和方向舵的铰链线在结构件中预留，舵面面积偏大，以适应室内低速飞行时操纵效率下降的问题；舵机安装位、拉杆走向和摇臂转动空间都需要在数模中提前核对，防止舵面满行程时与翼肋、机身杆件干涉。整机外廓边界要兼顾室内避让：翼展不能过大，尾翼长度需配合航向稳定性，机头长度则影响重心落点。结构拆分时，机翼与机身通常设计为可插接或可快拆形式，便于运输和现场调试；插接处的碳杆套管承担定位和传力作用，装配后需保证左右机翼上反角、迎角一致，否则会在慢速滚转中出现左右响应不对称。机身腹部和起落架区域考虑了轻微触地保护，泡沫件能够吸收小能量冲击，碳杆则限制变形范围，减少降落擦碰后肋板断裂的概率。

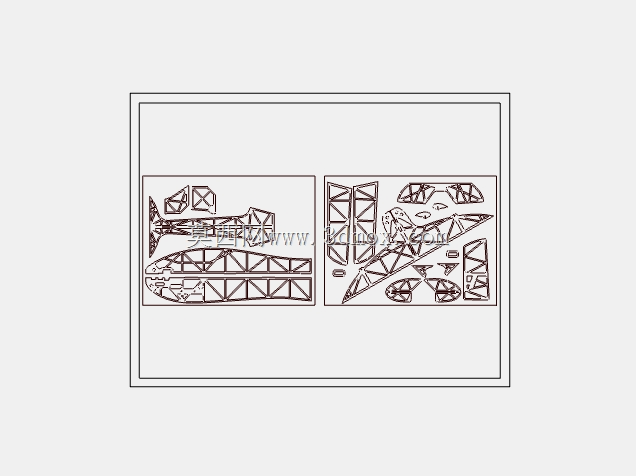

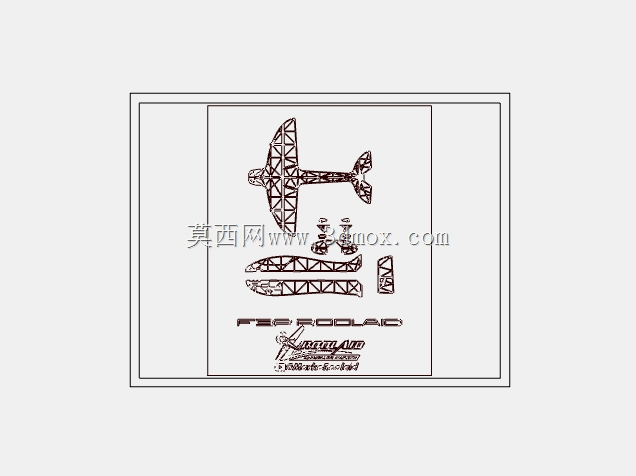

　　从建模角度看，这类机型的价值不只在外观还原，更在于把平面板材、杆系加强、舵面运动和装机边界统一表达：每一块泡沫片的厚度、开槽宽度和卡口方向都对应实际切割与装配顺序，翼梁孔位、碳杆穿线路径、设备舱空间以及电池摆放位置共同决定重心是否落在主翼气动中心附近。调试时可依据数模评估电机、电调、接收机、电池和舵机的分布，把较重部件尽量靠近重心，缩短俯仰和滚转方向的质量力臂，从而提高动作响应的干脆程度。对于结构设计人员，该方案展示了轻量飞行器中“以最少材料获得足够刚度”的思路；对于航模制作者，数模可直接用于核对板材排版、杆件长度和铰接间隙；对于三维建模从业者，桁架式机身、薄壁翼肋和杆梁混合结构也提供了一个典型的轻量化机械装配案例。
