住宅楼污水超滤过滤撬装处理装置

　　这套撬装式污水过滤处理单元，最初的落地场景锚定在厄瓜多尔多层住宅楼宇的分散式污水处理站点，用来承接楼宇化粪池出水之后的深度净化环节，把生活杂排水里的悬浮杂质、胶体污物做截留处理，处理后的出水可以直接排入市政中水回用管网，也能作为小区绿化浇灌、道路冲洗的备用水源，不需要再额外搭建大型土建处理池，非常适合用地紧张、现场施工周期短的海外住宅配套项目。整套装置所有管路、阀件、过滤罐体都集成在同一个方管焊接的钢制框架内部，框架采用标准矩形钢管拼焊成上下两层的承载结构，底部预留了叉车插臂的通行空间，顶部框架梁上预设了四个吊装吊点，不管是工厂预制完成之后整体陆运、海运到项目现场，还是在机房内部用叉车转运就位，都不需要拆分内部组件，到场之后只需要对接进水、出水、反冲洗排污三组管路，接好控制线缆就能投入运行，大幅压缩现场安装的人工耗时。

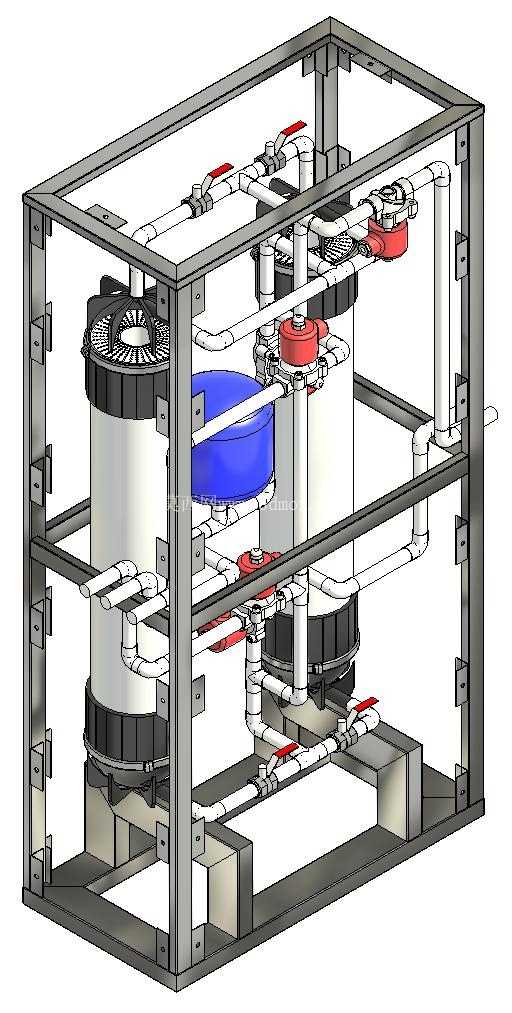

　　从结构布局来看，框架内部并排布置了两台立式超滤膜过滤罐体，罐体采用立式承压结构，上端是快开式端盖，方便后期运维人员打开端盖更换内部的超滤膜组件，不需要把整个罐体从撬座上拆解下来；罐体侧面的管路上排布了多个带红色操作手柄的切换阀门，分别对应正常过滤产水、反向冲洗、正洗排污、备用罐体切换这几种工况，当其中一台过滤罐需要做膜组件冲洗或者维护的时候，只需要切换对应管路上的阀门，就能让另一台罐体持续保持运行状态，整栋楼的污水处理不会因为单台设备检修就完全中断。

　　框架中层位置布置了一台蓝色的承压储水罐，这个罐体在系统里承担反冲洗储水的作用，平时正常过滤产水的时候会提前储存一部分已经过滤完成的净水，等到过滤罐进出口的压差上升到设定阈值，就可以用这部分储水反向透过超滤膜，把截留在膜丝外壁的污物冲离膜面，再通过排污管路排出，不需要额外配置大功率反冲洗水泵，靠储水罐的预置压力就能完成短时间的反洗流程，降低整套系统的配套功耗。管路走线全部沿框架内侧的横梁排布，每一段管道都用管卡固定在框架型材上，没有悬空的悬臂管路，避免设备运输过程中因为颠簸出现管路焊缝开裂的问题；管路转角处全部采用标准弯头过渡，没有直角急弯，减少污水输送过程中的沿程阻力，也避免污物在管路死角处沉积造成堵塞。在安装边界的适配设计上，整套撬座的外形尺寸按照标准集装箱内部的装载空间做了匹配，框架的长宽高都控制在普通货运集装箱的进门尺寸以内，批量发货的时候可以直接把整套撬体推进集装箱固定，不需要做额外的外包装加固；设备就位的时候，底部框架的四根承重梁直接落在机房的混凝土基础墩上，基础墩只需要做简单的水平找平，不需要预埋大型地脚螺栓，因为整套设备运行的时候没有高速运转的大功率部件，只有阀门切换和水流流动，振动量极小，靠框架自重就能保持运行稳定。

　　从运维视角看，所有需要操作的阀门手柄都布置在框架外侧朝向巡检通道的一侧，操作人员站在撬装设备旁边不用探身到框架内部，就能完成所有阀门的开关切换；两台过滤罐的端盖位置也预留了足够的操作空间，掀开上层框架的预留检修口之后，吊装工具可以直接伸到罐体上方，把老旧的膜组件垂直吊出更换，周围的管路不会和吊具发生干涉。框架的侧梁上还预留了多组安装孔位，后期如果需要在撬座上追加加药装置、流量监测仪表或者电控箱，不需要重新切割焊接框架，直接用螺栓把附加组件固定在预留孔位上就行，给后续的功能升级留足了扩展余量。整个系统的流路设计完全围绕住宅污水间歇排放的特性做适配，早中晚住户用水高峰时段，两台过滤罐可以同时满负荷运行，低谷时段自动切换成单罐运行、另一台做反洗维护，既保证高峰时段的处理通量，也能让膜组件得到及时的冲洗维护，延长超滤膜的使用寿命。
