20吨双极水处理净化设备结构设计

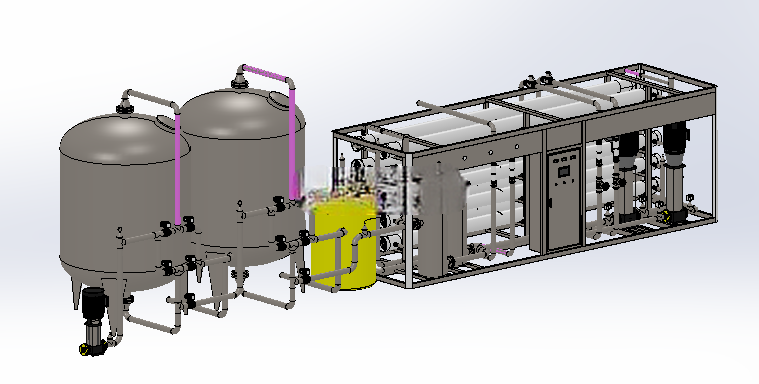

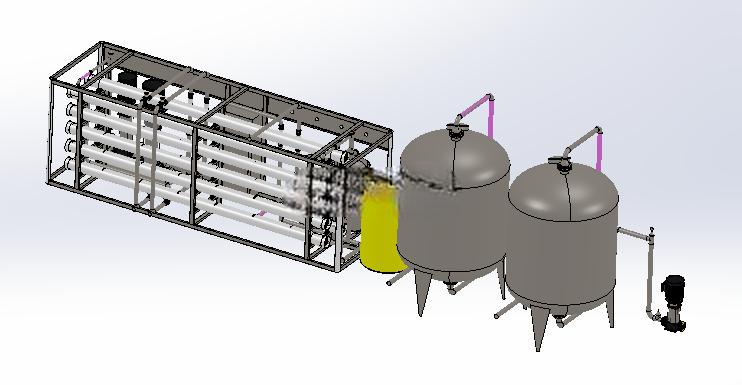

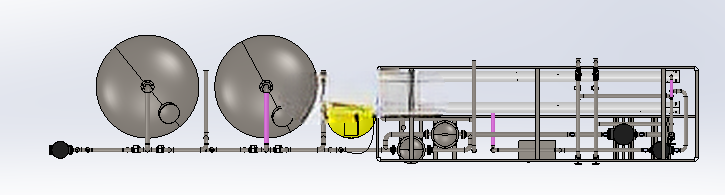

　　设备前端配置的两个大直径过滤罐体，是双极处理的核心承载单元，第一级罐体主要承担大颗粒杂质、悬浮物的截留功能，内部可根据进水水质适配不同精度的滤料层，第二级罐体则针对更细小的胶体、溶解性杂质做深度处理，两级罐体之间通过硬管管路直连，管路上预留了压力检测接口与排污支路，日常运维时不需要拆解主管道即可完成滤料反冲洗、压力校验等操作。管路系统的设计充分考虑了水阻优化，所有转弯位置均采用大弧度弯头，避免直角管路造成的压损过大问题，管路上配置的手动阀与止回阀布局在框架外侧的操作面，操作人员站在设备单侧即可完成所有阀门的启闭操作，不需要绕到设备背面操作，适配多数厂房靠墙安装的布局需求。在工业净水处理场景中，不少中小规模生产厂区受场地限制，很难布置长流程的多级净水工段，这套20吨处理量级的双极水处理设备，正是针对这类紧凑安装场景做的集成化结构设计。从整体布局来看，设备将两级过滤罐体、增压管路、阀组、检测仪表、电控组件全部集成在同一撬装框架上，不需要现场做分散的管路拼接，到场后仅需对接进出水主管道与供电接口即可投入使用，大幅压缩现场安装的施工周期。框架主体采用标准型钢焊接成型，底部设置了可调式支撑脚，可根据现场地面平整度调整设备水平度，避免罐体因长期倾斜造成内部滤料分布不均、过滤效率下降的问题。设备侧面预留的仪表安装位，可根据使用需求加装流量表、电导率仪、PH检测仪等在线监测组件，不需要额外在管路上开孔焊接，降低后期改造的施工难度。从安装边界来看，设备整体宽度控制在常规厂房通道的通行宽度以内，运输时可直接通过标准货运电梯转运，不需要拆解组件即可完成楼层间的搬运，对于布置在厂房二层、三层的生产车间尤为适用。

　　在处理能力匹配上，20吨的小时处理量可覆盖多数中小型生产车间的生产用水、循环冷却水净化需求，相比同处理量的分体式水处理设备，整体占地面积压缩近40%，不需要单独设置大型设备基础，普通硬化地面即可满足承重要求。设备的增压泵组布置在框架下部的封闭舱位内，泵组与框架之间加装了减震垫，降低运行时的震动传递与噪音影响，泵组进出口均采用软连接与管路对接，避免长期运行震动造成管路接口松动渗漏。管路的排布全部沿框架型材走向布置，用管卡做分段固定，没有悬空的管路段，避免长期通水后管路因自重产生形变。

　　在反冲洗流程的设计上，设备的排污管路直接对接两级罐体的底部，反冲洗时可通过阀组切换，分别对两个罐体做独立反冲，不需要停机即可完成单级滤料的清洗，减少设备停机维护对生产的影响。罐体顶部的排气阀设置在易操作的高度位置，设备初次通水时可快速排净罐内空气，避免气阻造成的水流量不足问题。从结构建模的细节来看，所有管路接口的尺寸都匹配行业通用的管道标准，法兰、快接接口的参数都符合常规给排水配件的适配要求，设计人员在做厂区管路对接时，不需要额外做转接头的定制，可直接采购标准配件完成安装。框架的顶部预留了吊装孔位，设备装卸时可直接通过吊装孔做整体吊装，不需要额外焊接吊耳，避免吊装过程中对罐体、管路造成磕碰损伤。

　　设备的电控箱布置在框架的侧上方，远离管路接口的位置，避免管路渗漏时水滴溅入电控箱造成电路故障，电控箱到各个泵组、阀组的走线全部沿框架内部的线槽布置，外部没有明露的线缆，既提升了整体整洁度，也避免现场作业时剐蹭线缆造成安全隐患。针对不同水质的处理需求，这套结构还预留了药剂投加装置的安装位，用户需要添加絮凝剂、阻垢剂时，可直接在预留位置加装投加泵与药剂箱，不需要对原有框架做切割改造。整体结构没有冗余的设计，每个组件的布局都围绕操作便捷性、安装紧凑性、运维简易性三个核心方向展开，既满足20吨级的水处理能力要求，又尽可能压缩设备的占用空间，适配多数中小规模工业厂区的净水处理使用场景。
