四轴模组联动打印贴标设备结构

　　在3C电子、日化包装、医药耗材等行业的后段包装产线中，产品标识的在线打印与精准贴附是追溯体系搭建的核心环节，传统单轴或两轴贴标机构往往只能适配固定规格、固定贴附位置的产品，面对多规格混线生产、多面贴标、贴标前需在线打印可变信息的场景时，往往需要多台设备串联排布，既占用产线空间，也容易因多工位流转产生定位累积误差，影响贴标精度。这套四轴联动的打印贴标设备，正是针对这类柔性生产需求开发的集成式工位设备，将打印、读码校验、贴标、不良剔除的功能整合在单台机架内，减少产线工位排布的冗余。

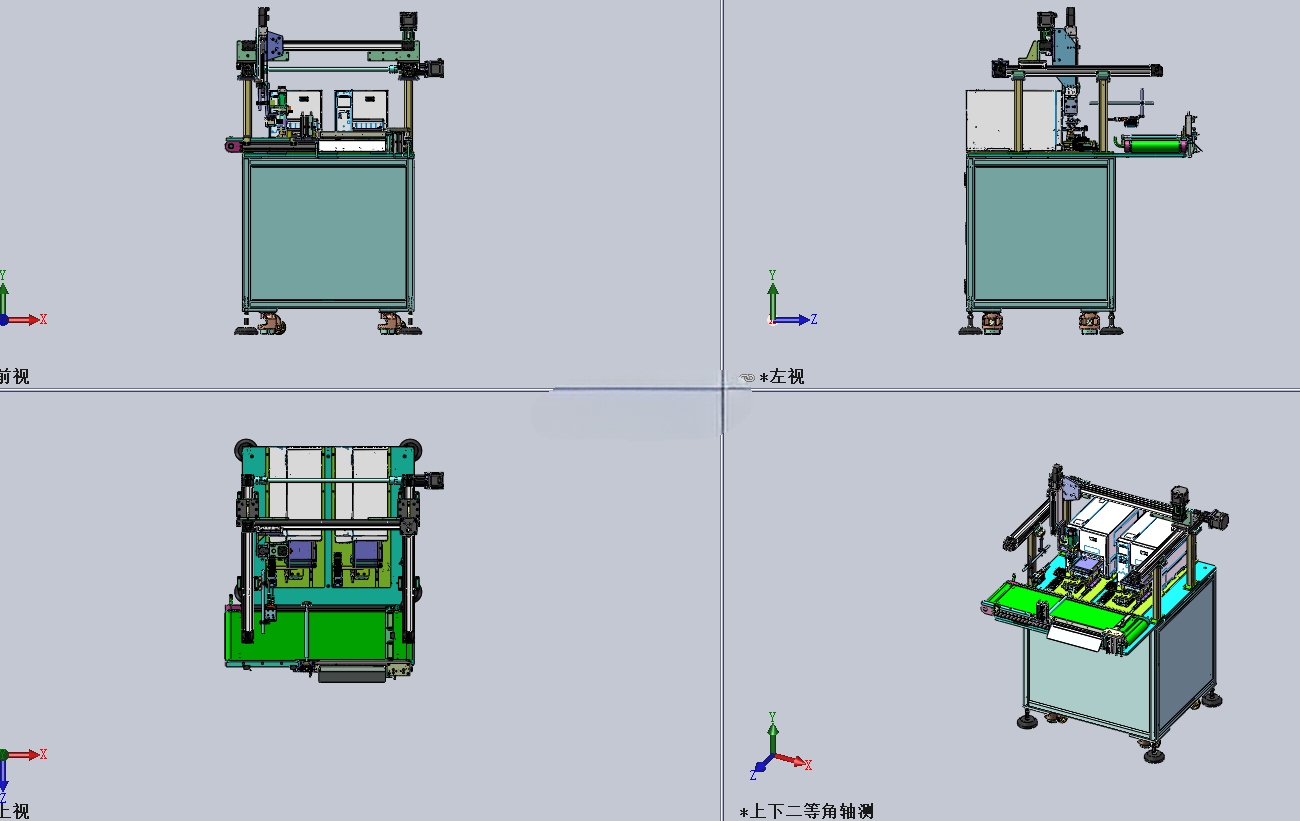

　　设备底部采用方通焊接的一体式机架作为承载基础，机架底部配置可调脚杯与万向脚轮，安装时可通过脚杯调整设备水平度，抵消地面不平整带来的机架形变，日常转产移位时可通过脚轮短距离推移，无需额外调用吊装设备；机架台面采用加厚钢板加工，台面上方的所有功能模组均通过T型螺栓与台面的T型槽连接，方便后期调整各模组的相对位置，适配不同尺寸的产品载具。台面下方预留电气安装腔，伺服驱动器、IO模块、开关电源等电气元件均安装在腔体内的DIN导轨上，腔体侧面开设散热格栅与走线孔，强电弱电走线分开排布，避免信号干扰。

　　设备的输送单元采用平皮带输送结构，皮带两侧配置可调宽度的导向条，导向条通过腰型孔与机架连接，可根据产品的外形尺寸调整两侧导向条的间距，防止产品输送过程中出现偏斜；输送线的进料端配置对射式光电传感器，检测到产品进入工位后触发后续流程，输送线的贴标工位位置设置阻挡气缸与定位销，当产品到达贴标位时，阻挡气缸伸出拦截后续产品，定位销顶升卡入产品载具的定位孔内，将产品的位置误差控制在±0.1mm范围内，保证贴标位置的一致性。

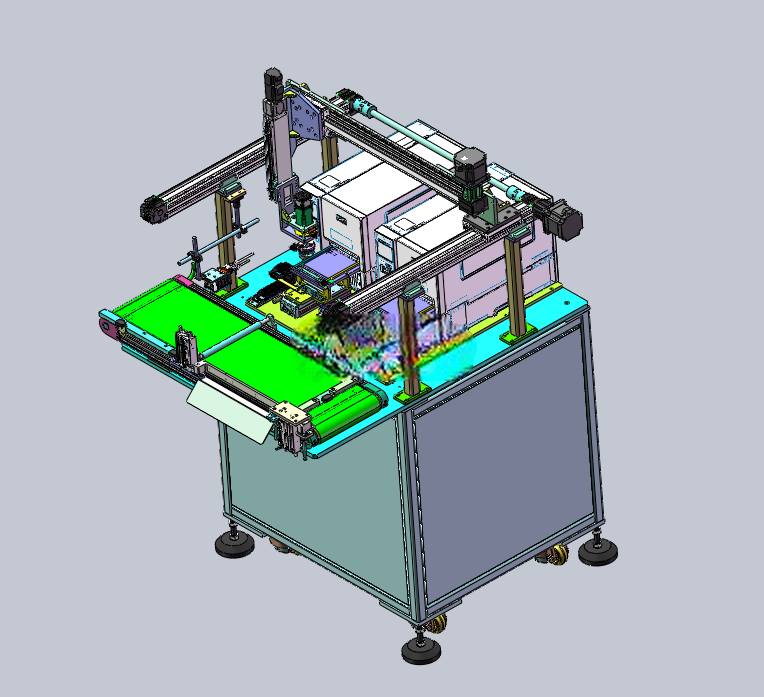

　　核心的贴标执行单元采用三轴直角坐标模组搭配R轴旋转轴的四轴结构，X轴采用双导轨支撑的直线电机模组，保证长行程移动时的负载刚性，Y轴与Z轴采用滚珠丝杆传动的伺服模组，重复定位精度可达±0.02mm，R轴旋转轴安装在Z轴的滑台末端，可带动吸标头做360°旋转，适配产品顶面、侧面、斜面等不同角度的贴标需求，无需额外调整产品姿态。吸标头采用真空吸盘结构，吸盘根据标签的尺寸可快速更换，吸盘侧面配置吹气孔，贴标时吹气将标签抚平，避免标签出现褶皱、气泡。

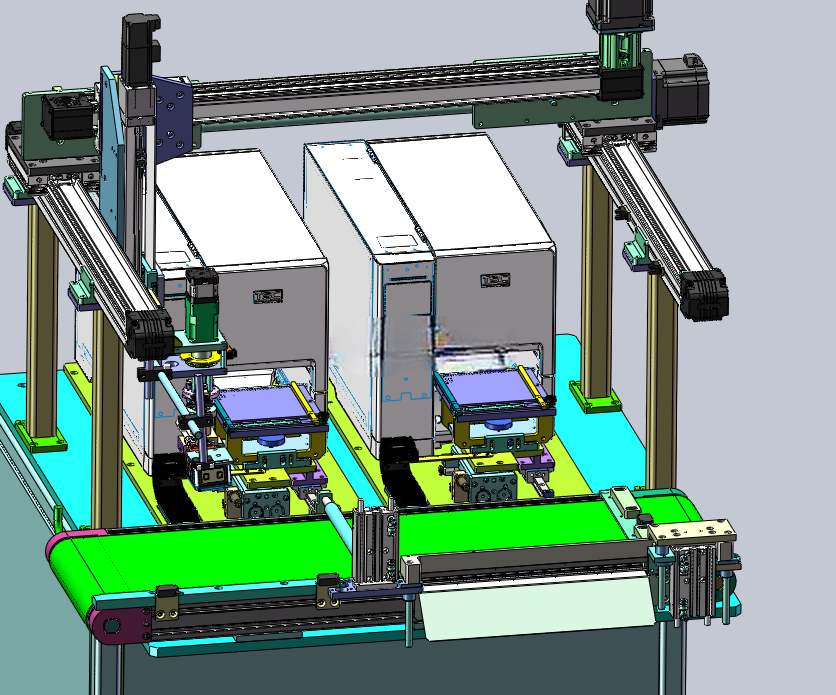

　　打印机构安装在X轴模组的侧方，采用热敏/热转印兼容的打印引擎，可根据生产需求在线打印二维码、生产日期、批次号等可变信息，标签打印完成后由剥离机构将底纸与标签分离，吸标头移动到剥离位吸取标签，之后移动到读码工位，通过安装在机架上的固定式读码器扫描标签上的二维码，校验标签信息是否正确，若信息校验不通过，吸标头会将废标签投入到设备侧面的废标收集盒内，重新取标打印，避免错标流入下一道工序；校验通过的标签则由四轴模组带动移动到产品贴标位置，根据预设的贴标角度旋转R轴，完成标签贴附，贴标完成后定位销下降，阻挡气缸放行，产品由皮带线输送到下一工位。

　　设计过程中，各轴的行程参数根据常见的产品尺寸范围做了冗余设计，X轴有效行程覆盖整个输送线的工作宽度，Z轴行程可适配最高200mm的产品，避免因行程不足导致的适配性问题；所有模组的线缆均采用坦克链排布，坦克链的弯曲半径满足线缆的最小弯曲要求，避免设备长期运行后线缆出现折损；气路部分采用集成式阀岛安装在Z轴滑台附近，缩短气管长度，减少气缸与吸盘的响应延迟，阀岛的每个气路都配置独立的调压阀，可根据标签材质、产品表面材质调整吸附压力与贴标压力，避免压力过大压伤产品或者压力不足导致标签脱落。

　　设备的安装边界需考虑周边的维护空间，设备后侧预留至少600mm的开门空间，方便电气腔的维护与接线，左右两侧预留300mm的空间用于标签卷的更换与废标盒的清理，设备顶部预留吊装孔，方便整台设备的吊装移位；设备的控制接口预留标准的Profinet通讯接口，可直接接入工厂的MES系统，上传贴标数据、设备运行状态，满足智能工厂的数字化管理需求。整套设备的结构设计充分考虑了日常维护的便捷性，易损件如标签辊轮、吸盘、输送皮带均采用快拆结构，无需专用工具即可完成更换，减少设备停机维护的时间。
