双工位在线实时打印贴标工作站

　　这套双工位实时打印贴标工作站，主要面向电子、日化、医药、食品包装以及小件仓储分拣等需要边打印信息边完成贴附的产线场景。设备布置在输送线两侧，工件随绿色皮带连续或节拍式进入贴标区域，打印机构根据上游系统下发的条码、二维码、批次或追溯信息即时出标，贴标头完成取标、压附与抚平，避免预制标签库存、换标频繁和信息滞后的问题。

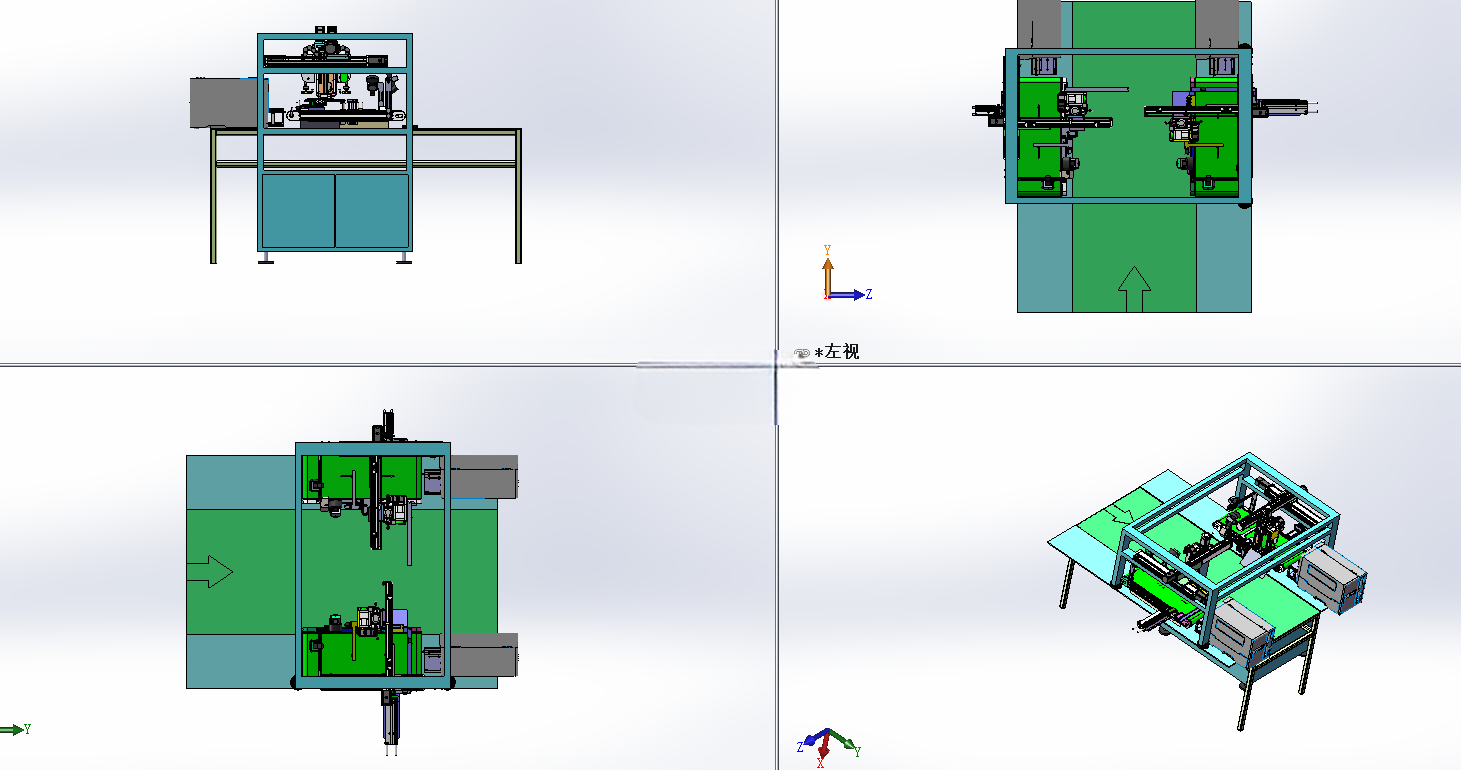

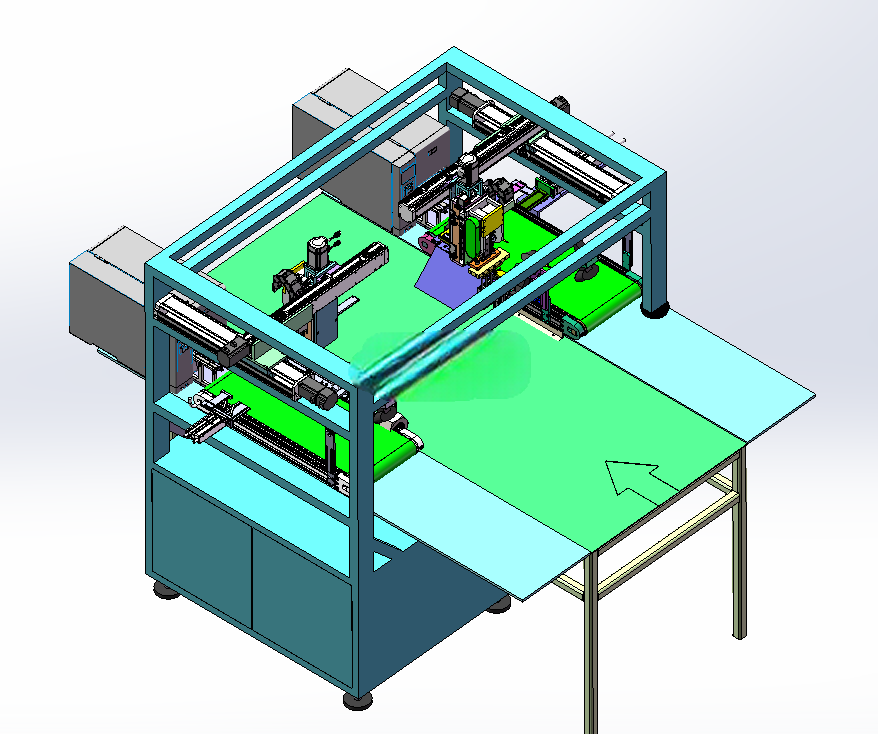

从结构上看，整机采用铝型材框架加钣金护罩的组合方式，底部输送段承担工件定位与通过，中部为贴标执行机构，上部布置打印、剥标、压标及检测相关组件。

　　双工位的价值在于两侧机构可并行处理，或按产品流向分工完成不同面、不同位置的贴附；当一侧进行标签打印、吸取或压合时，另一侧可同步完成上料等待、视觉确认或出料输送，从而缩短单件循环时间。对于节拍要求较高的包装线，这种布局比单头往复式贴标更有优势，也便于在不停机状态下进行标签纸卷和碳带的补充检查。

贴标执行部分采用竖直升降与水平进给相结合的运动形式。升降模组控制贴标头高度，以适应不同盒体、箱体或托盘的厚度；水平方向通过可调支架控制标签落点，压标端设置柔性缓冲，使标签在接触工件表面时具有一定随动能力。输送线上方的挡停、导向和夹持结构用于约束工件姿态，防止皮带输送过程中出现偏移；对于轻小盒体，还可通过侧向导条限制横向窜动，对于较硬纸箱，则依靠压辊或毛刷完成标签边缘压实。

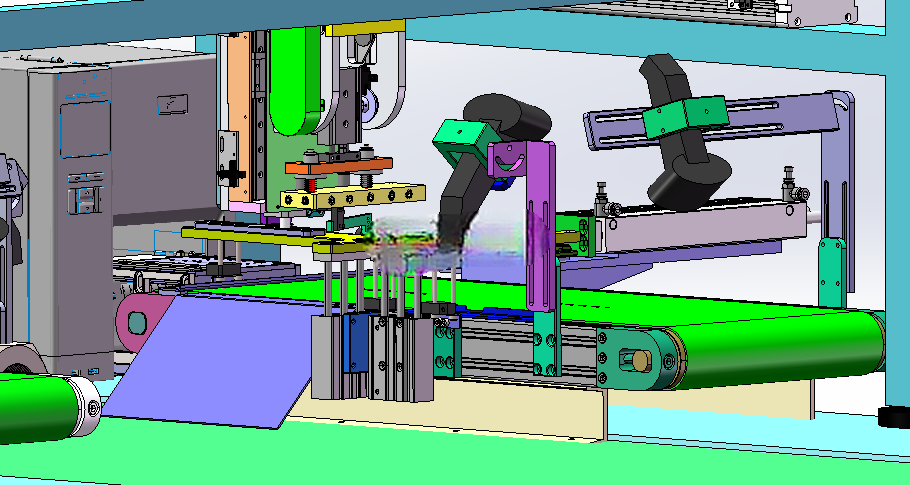

打印贴标机构的设计重点在于标签剥离与拾取的稳定性。标签底纸经过剥标板时产生急转折返，面纸因刚度较大而脱离底纸，贴标头在标签送出过程中完成吸取或滚压。模型中可以看到打印单元、牵引辊、收纸辊和贴标臂之间保留了较清晰的维护空间，纸卷更换路径没有被框架遮挡。

　　工程实施时，需要重点校核剥标板角度、标签送出长度与吸头位置的关系：送出过长会造成标签下垂卷曲，送出过短则会导致取标不完整；吸贴方式适合平面小标签，滚贴方式更适合长边标签或表面略有起伏的工件。

设备外形按常规在线式工作站考虑，输送线高度通常与车间现有皮带线或滚筒线对接，机架支脚设置可调杯脚，用于补偿地面不平并微调输送面高度。安装边界上，前后方向需预留工件进入、排队和出料长度，不能只按主机本体占位；左右两侧应留出标签卷、碳带和电气柜门的操作空间，顶部则需保证打印模块开盖和维护人员手部操作空间。若接入自动装箱、封箱或扫码复核工位，还应在出口端预留读码器安装位和不合格品剔除接口。

　　

机架采用工业铝型材搭建，有利于快速调整安装孔位和外围附件位置；承力较大的贴标头安装板、气缸连接板和挡停支架则使用钣金或机加工件，以减少长期往复运动带来的变形。皮带输送段由驱动辊、从动辊、张紧结构和导向型材组成，张紧端需具备可调行程，便于皮带跑偏修正和后期更换。电气元件通常布置在独立控制箱或机身侧后方，传感器线缆沿型材槽内走线，运动部位设置拖链，避免贴标臂升降时拉扯线缆。

在实际选型与建模深化时，应先明确工件尺寸范围、标签尺寸、贴标精度、产能节拍和条码内容变化频率。若产品换型频繁，贴标头的高度、角度和水平位置应设计成快调结构，并在刻度或定位销上重复定位；若标签信息由MES或追溯系统实时生成，则打印机通信、标签模板和扫码校验需要在方案阶段同步考虑。该三维结构完整呈现了输送、打印、剥标、取标、压标和双工位协同的空间关系，可作为在线打印贴标设备方案设计、机构改型和产线布局校核的参考。
