选择性焊接工位接驳输送台

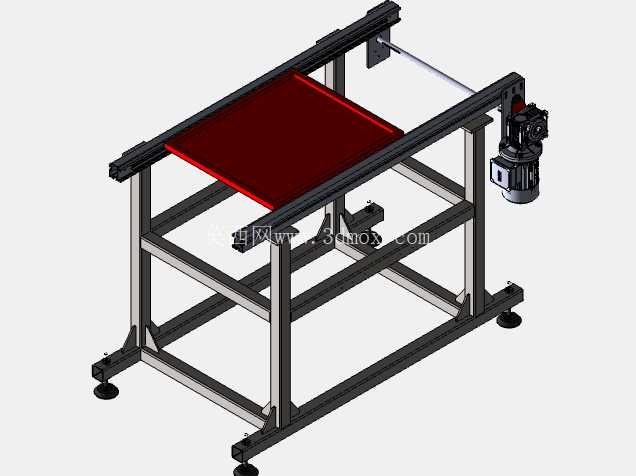

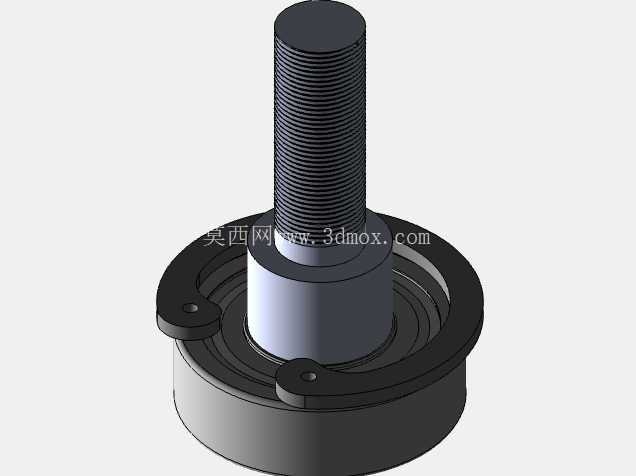

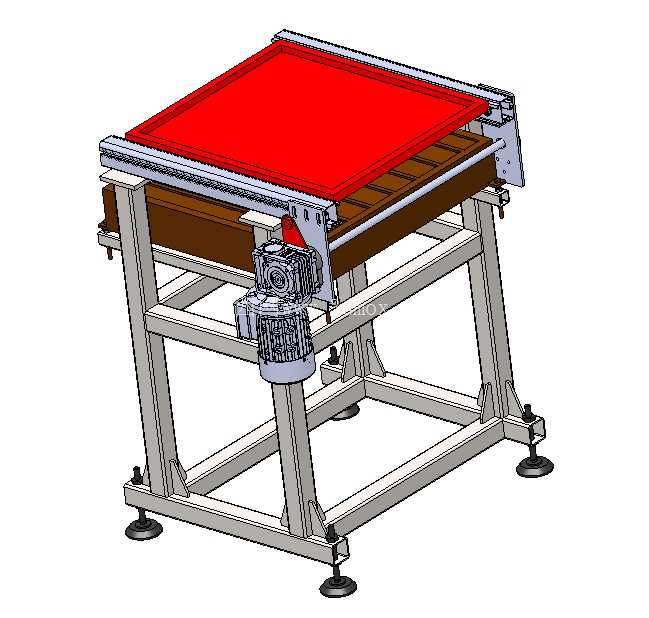

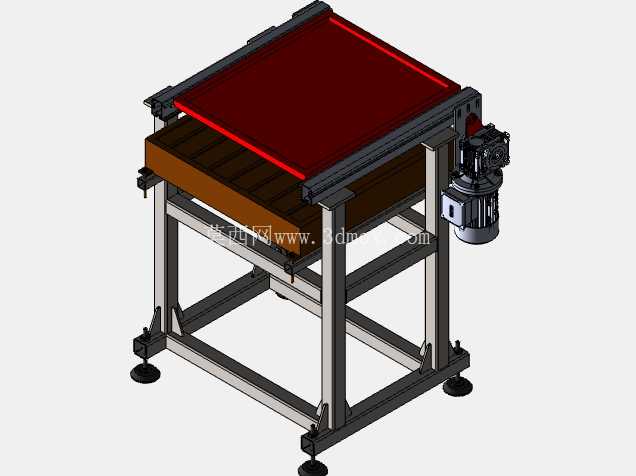

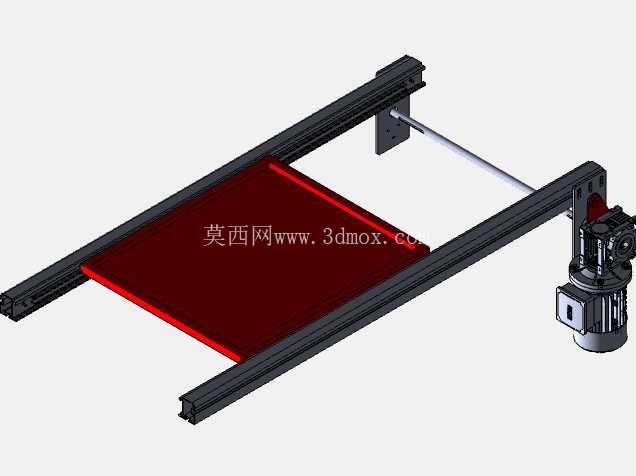

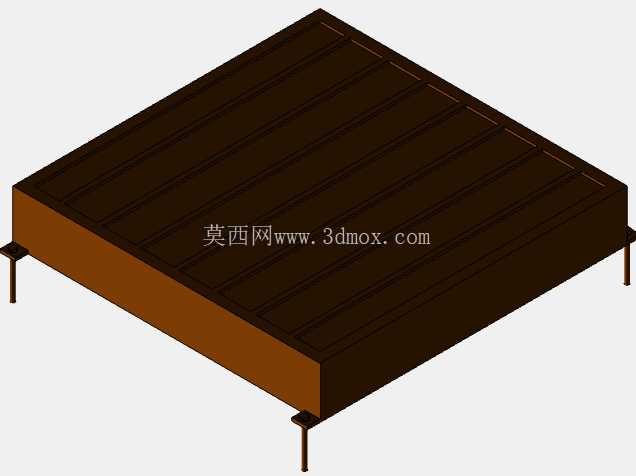

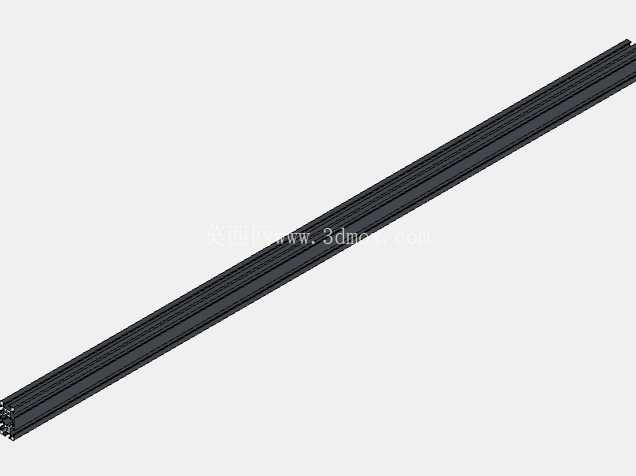

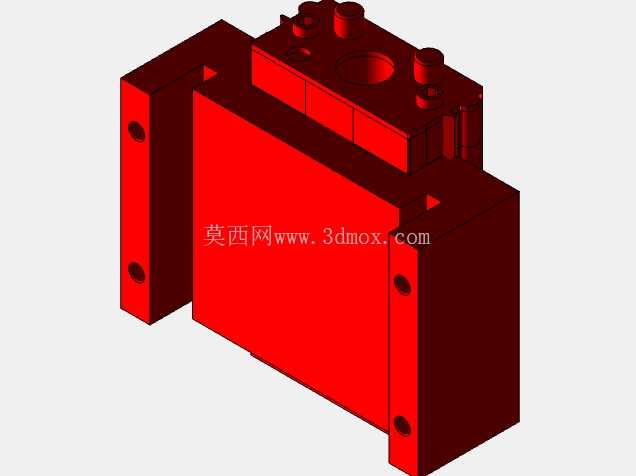

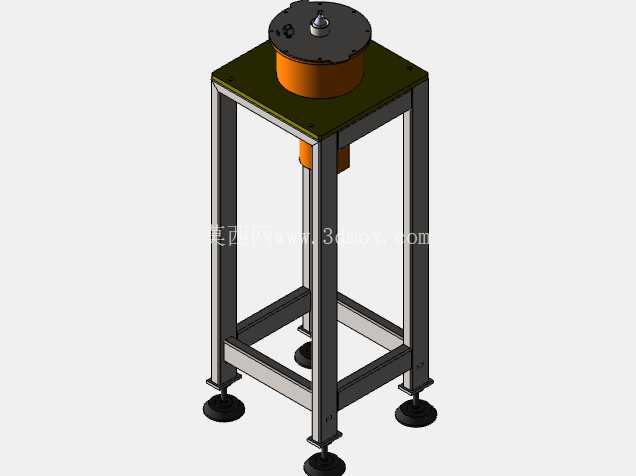

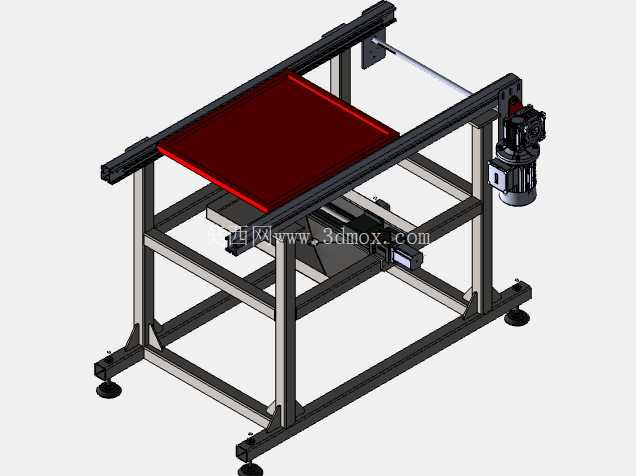

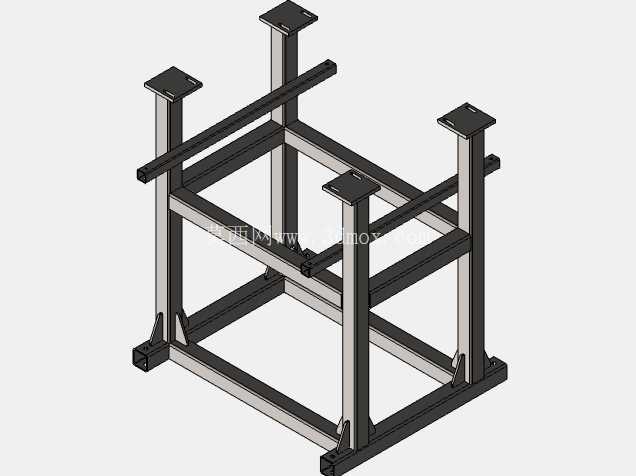

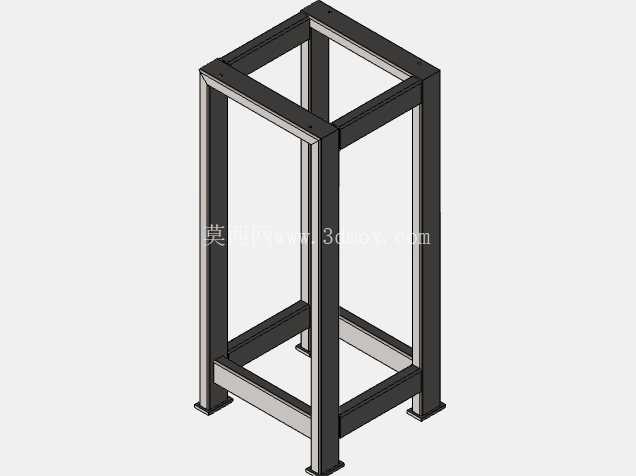

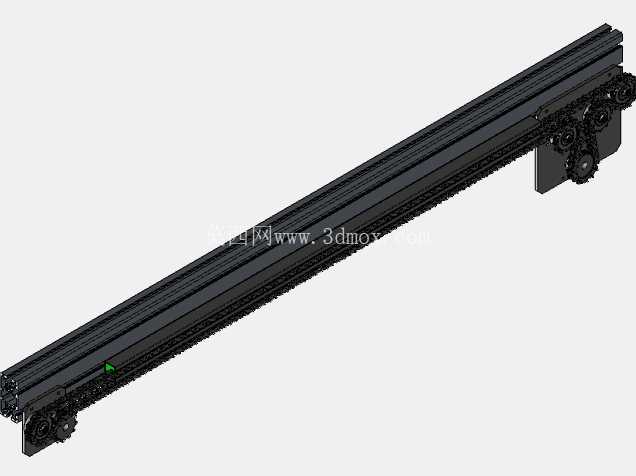

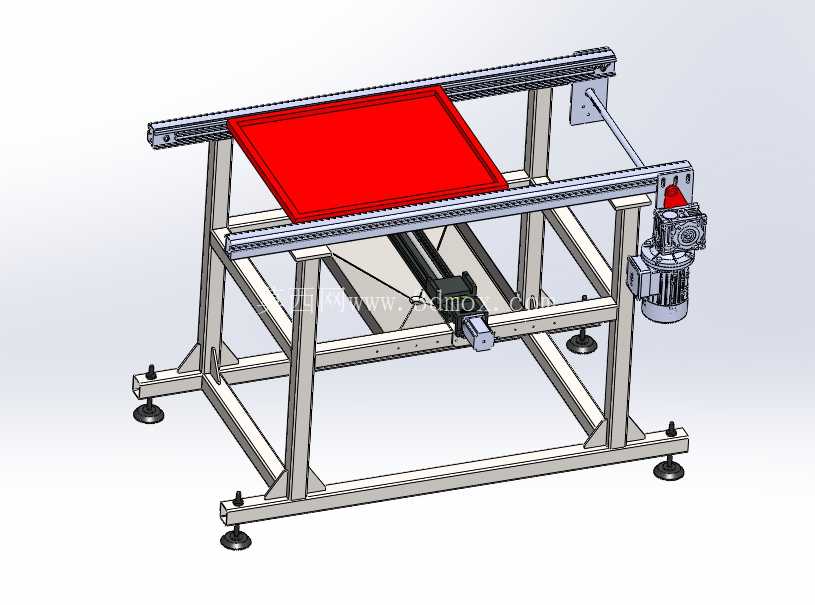

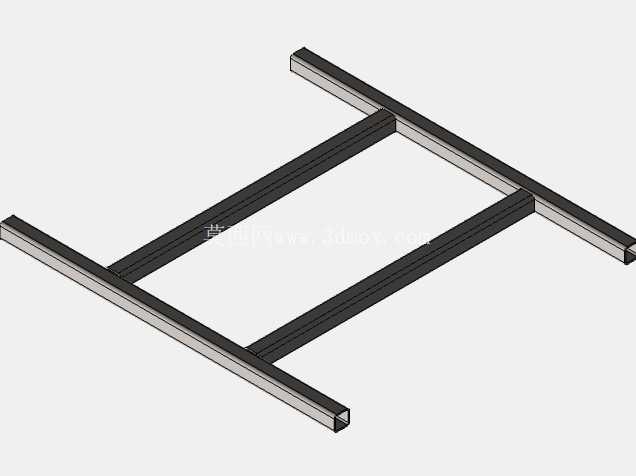

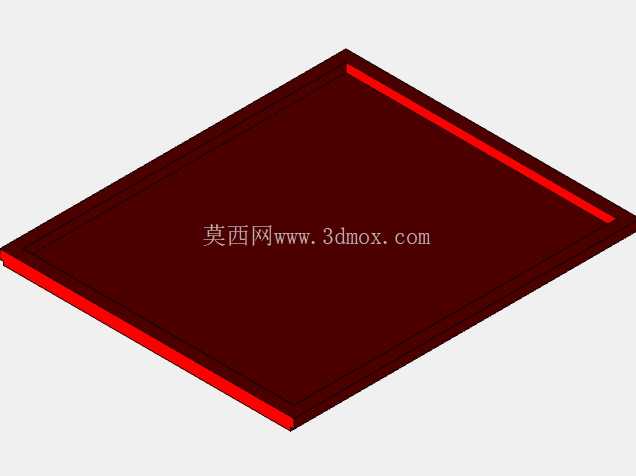

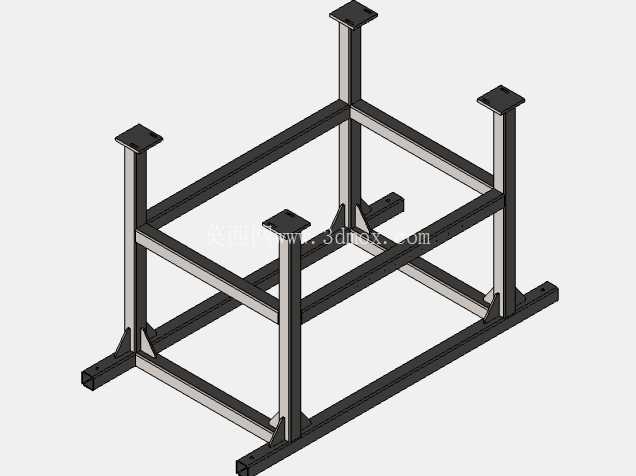

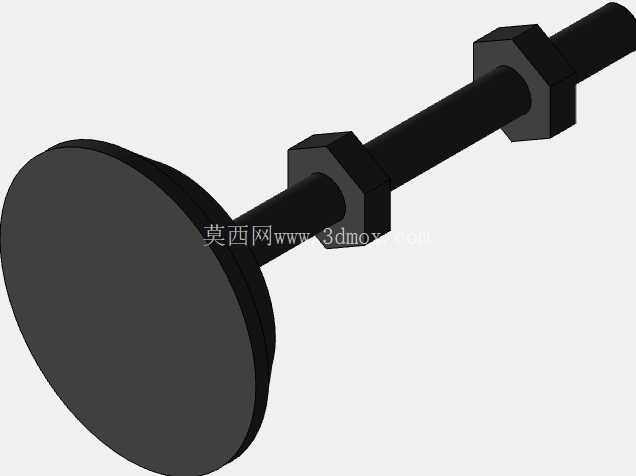

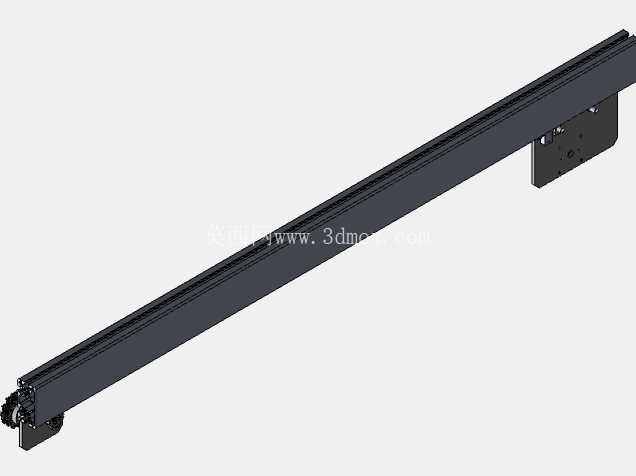

　　这套输送台主要服务于电子组装车间的选择性波峰焊接工序，承担PCB板在助焊剂喷涂、预热、焊接及冷却工位之间的自动接驳与定位任务。设备采用框架式焊接机架，主体由方管型材拼焊后做时效处理，整体刚性足以承受连续启停带来的冲击载荷；底部配置可调脚杯，可在±20mm范围内补偿地面不平，安装时先以水平仪校准台面纵向与横向水平度，再锁紧脚杯螺母，避免长期运行后机架偏移。台面输送段采用模块化辊道与挡边组合结构，红色防护盖板覆盖传动侧，既阻挡焊渣飞溅落入传动链，也为操作人员提供清晰的工位警示边界；两侧设置可调导向条，可根据不同板宽快速调整夹持间距，适配小批量多品种的混线生产需求。

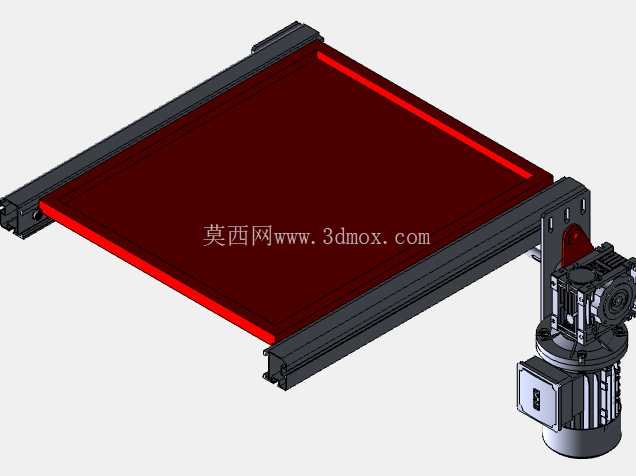

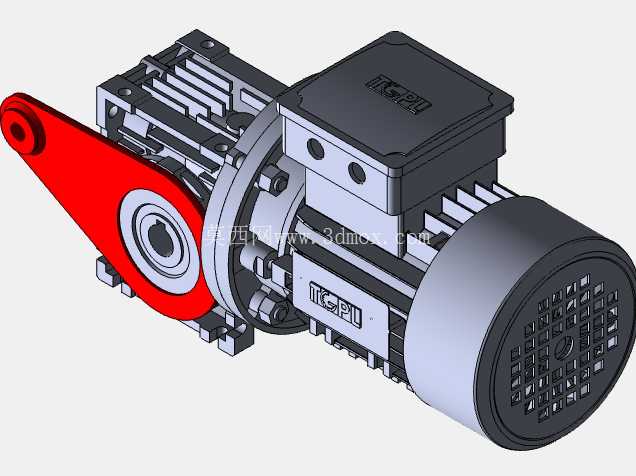

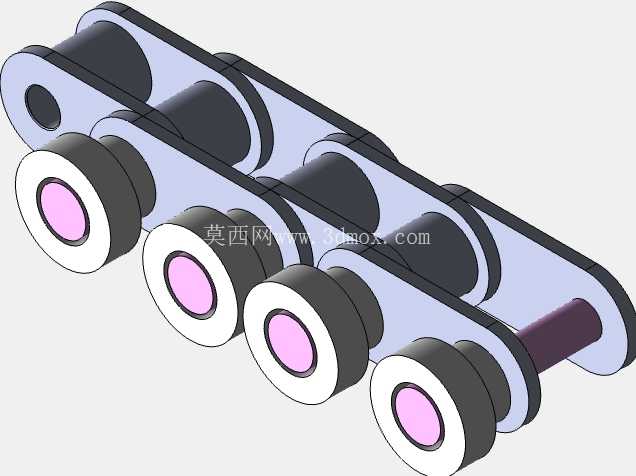

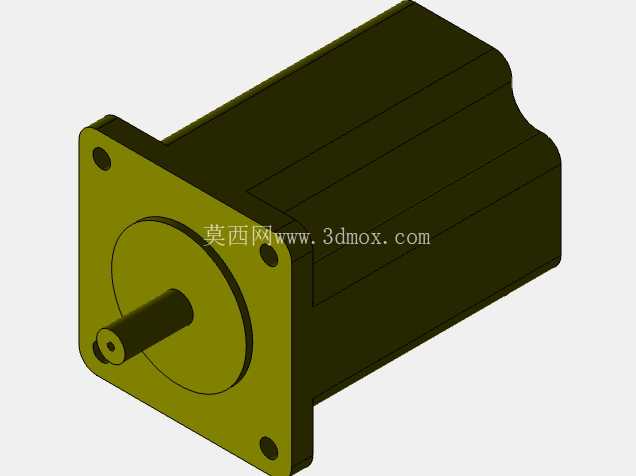

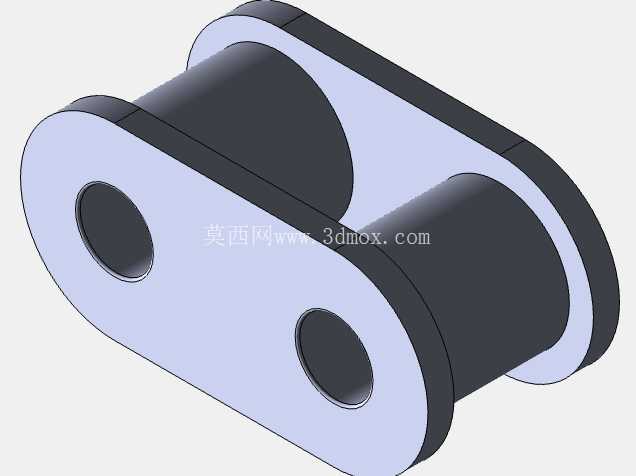

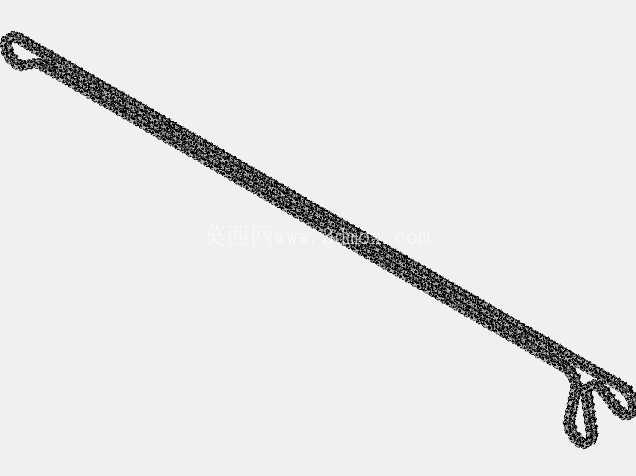

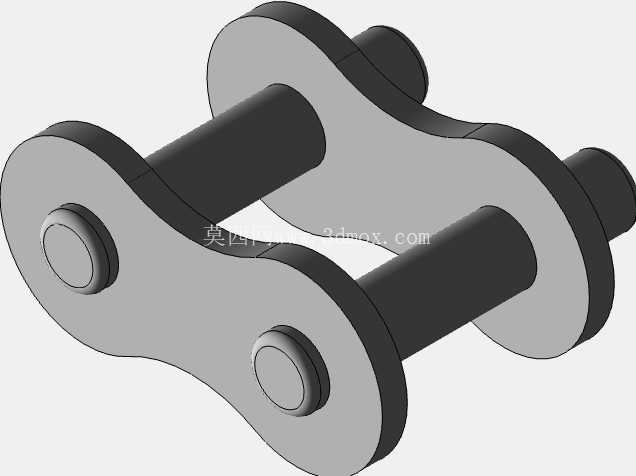

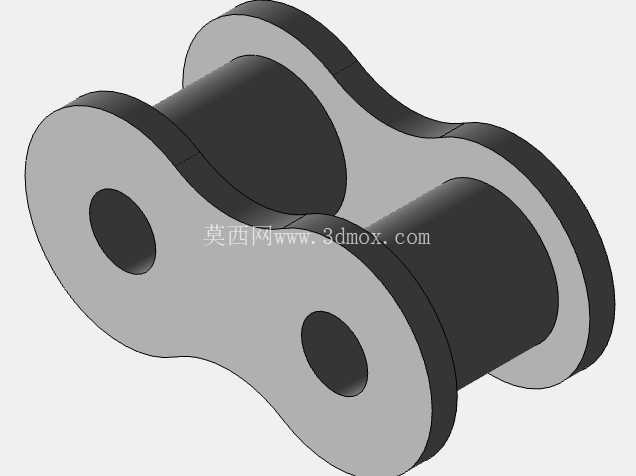

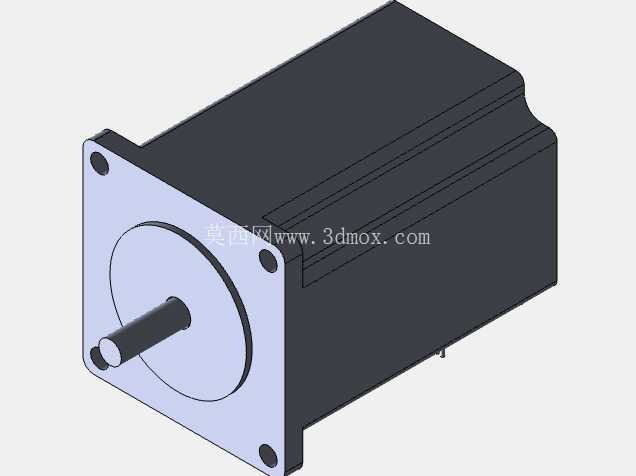

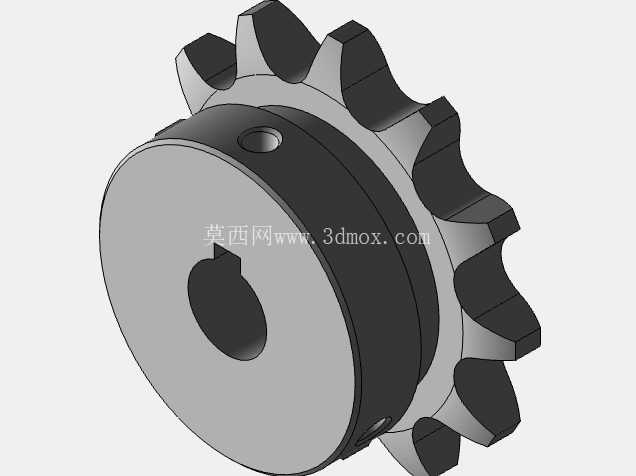

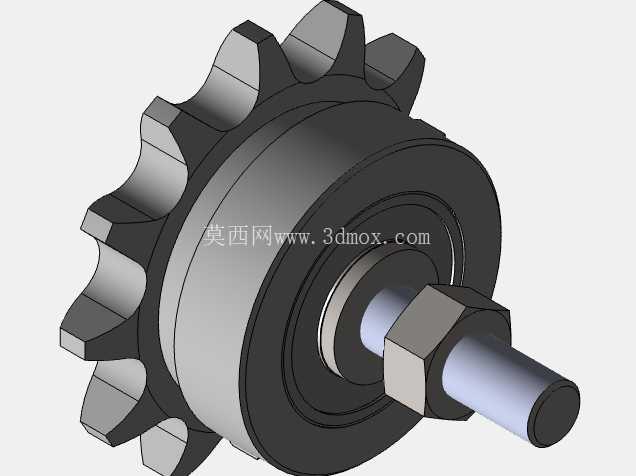

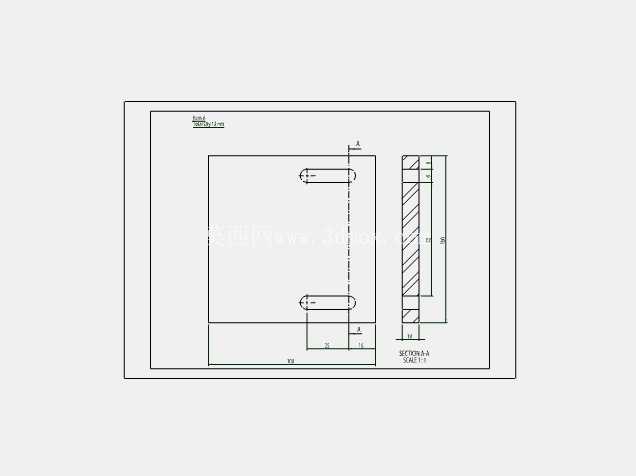

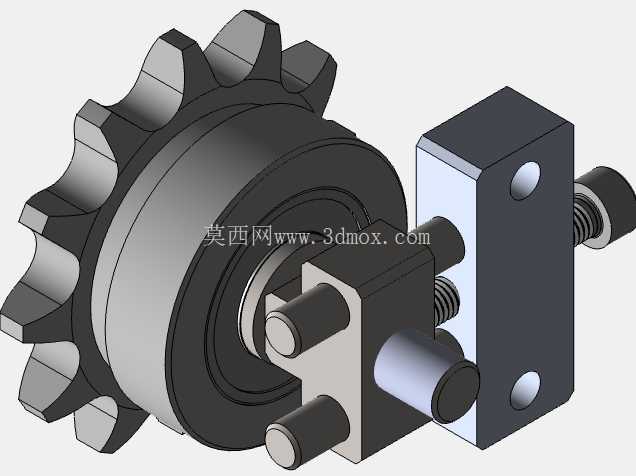

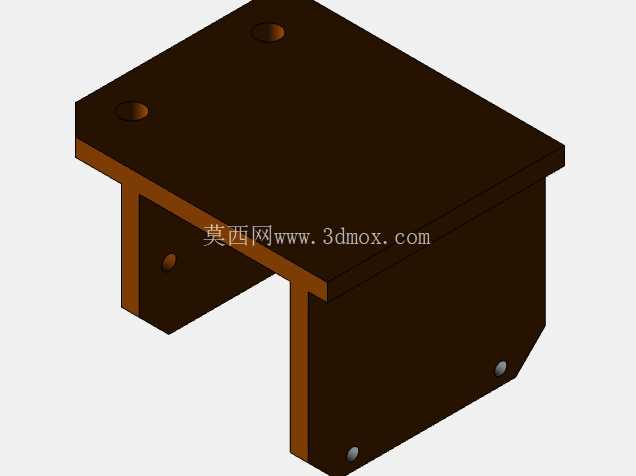

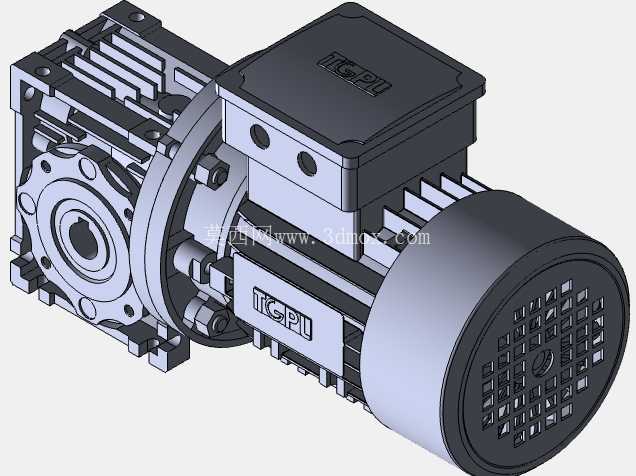

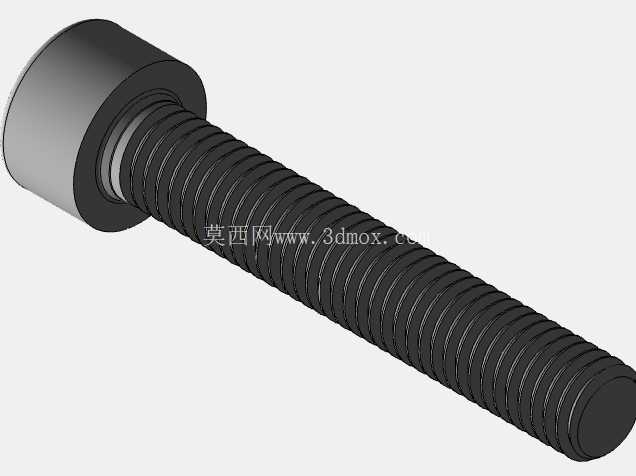

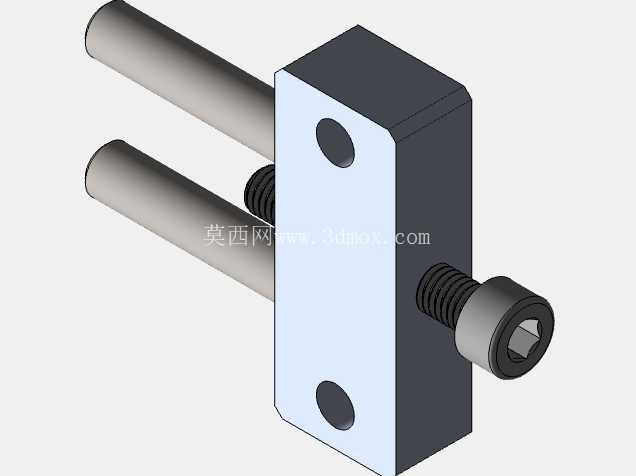

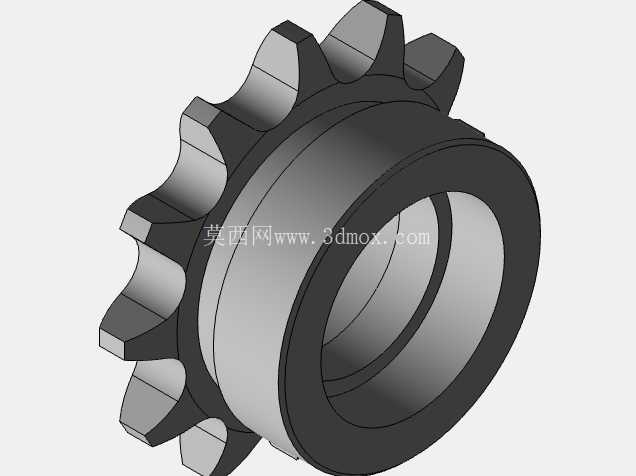

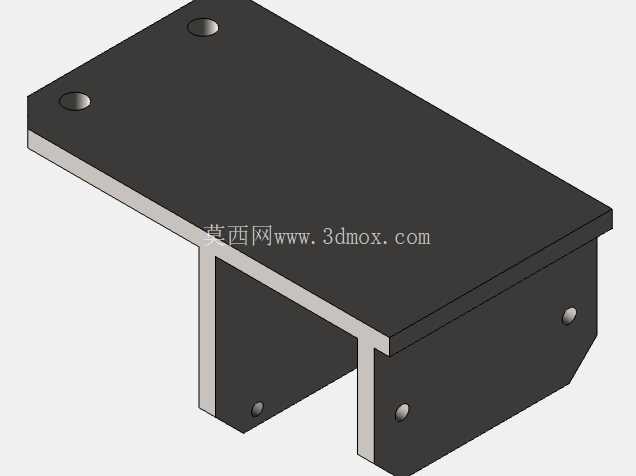

　　驱动端选用齿轮减速电机直连主动辊，传动链布置在机架内侧，张紧机构采用腰形孔调节结构，维护时松开安装螺栓即可调整链条预紧力，无需拆解整体台面。机架中部预留了传感器安装支架与走线槽，可对接入板光电、到位阻挡气缸以及焊接设备的联机信号，实现板件到位后自动停位、焊接完成后自动放行的节拍联动；阻挡机构安装位位于输送面下方，顶升时不干涉板件底面元件，针对底部带有突出连接器的PCB也能兼容。从安装边界来看，设备长度方向需在进出板端各预留至少600mm的操作与维护空间，宽度方向距墙体或相邻设备保留300mm以上检修通道，高度方向台面离地约750-850mm，可与标准选择性波峰焊设备的进出板口直接平齐对接，无需额外升降转接。

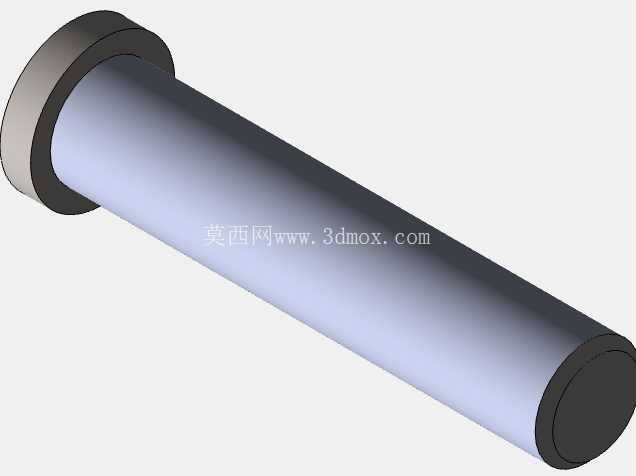

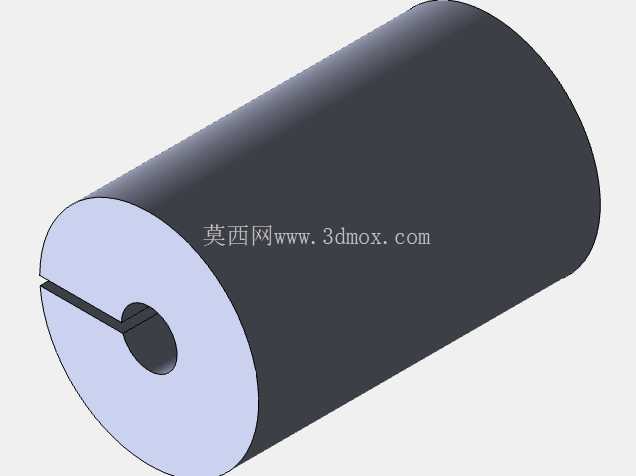

　　设计阶段优先考虑了焊渣清理与日常维护的便利性：所有传动外露侧均设置可拆卸护板，护板通过快拆螺钉固定，清理焊剂残留时可单人快速拆卸；电机与减速机布置在机架侧下方，远离焊接热源，降低高温环境对润滑脂寿命的影响。机架支腿之间设置横向加强梁，既提升整体抗扭刚度，也可作为线缆与气路管路的布设支撑，避免管线拖地造成的安全隐患。输送辊道采用分段式设计，单段辊组可独立更换，当某一辊面出现磨损或粘附有焊剂残留时，无需整体拆解输送面，仅需松开对应段的安装压板即可完成更换，大幅缩短停机维护时间。

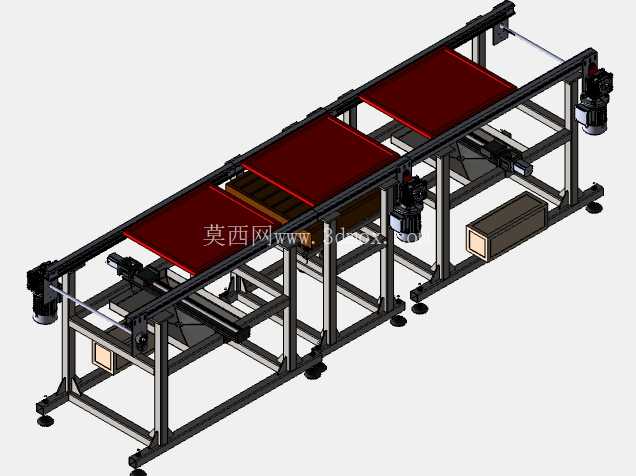

　　在实际产线布局中，该输送台既可作为选择性焊接设备的上下料接驳台，也可多台串联组成板件缓存段，平衡前后工序的节拍差；当上游喷码或贴装设备出现短暂停机时，台面上可暂存一定数量的待焊板件，避免焊接工序频繁启停影响焊料槽温度稳定性。针对焊接车间的环境特点，所有外露金属件均做防锈喷涂处理，紧固件选用不锈钢材质，防止长期接触助焊剂挥发气体产生锈蚀；导向条采用耐磨非金属材料，避免刮伤PCB板边缘。整机的气动元件、检测元件安装位均在三维结构中预留了标准安装孔位，现场改造时可直接加装阻挡器、平移机构或读码器，无需二次焊接加工，为产线后续升级留出足够的扩展空间。
