小型皮带输送线三维结构设计

项目分类:输送机 发布时间:2024-12-12 ID:842167
  • 小型皮带输送线三维结构设计
  • 小型皮带输送线三维结构设计

  在轻工装配、小件分拣、在线检测以及短距离工序衔接场景里,这类窄幅皮带输送线常作为工位间物料流转的核心单元。它不像大型输送系统那样承担厂区跨楼层转运,而是布置在工作台、包装机、检测设备或人工操作位之间,把盒类、袋类、小型五金件、塑胶件等规则或半规则工件按固定节拍送出。整机采用水平直线布置,输送面离地高度适合站立作业,机架下方留出腿部空间和电控箱安装位置,现场接入电源后即可独立运行,也可通过外部信号与前后设备联动。

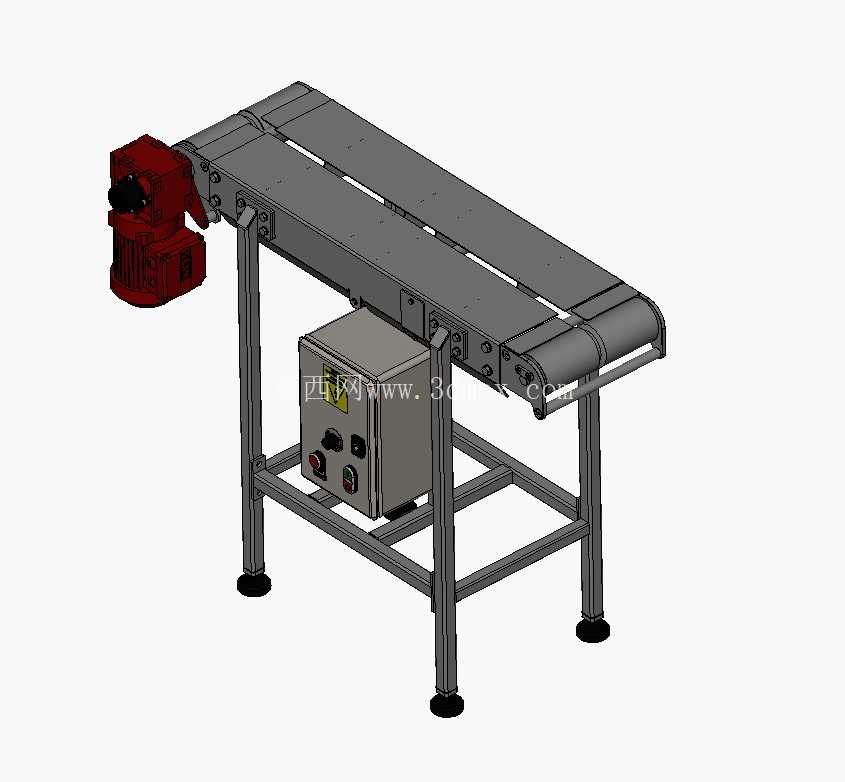

  从结构组成看,设备主要由皮带承载段、驱动单元、张紧机构、支腿框架、脚杯、电控箱及防护件构成。输送段采用两根平行纵梁作为主体骨架,纵梁之间布置托板或托辊,使皮带在承载区间保持平直,避免工件经过中部时出现明显下凹。端部设置滚筒,其中一端与减速电机连接提供动力,另一端通过可调张紧结构补偿皮带伸长。皮带绕经两端滚筒形成闭环,上分支承载物料,下分支回程,整体运动路径清晰,维护时可从侧面或端部拆卸护板后进行更换。

  驱动部分布置在输送线一端,电机与减速机构集成后通过轴装或链传动方式带动滚筒。该布置能缩短传动链,减少外露传动件,同时让驱动力直接作用在主动滚筒上。对于轻型输送工况,这种结构足以提供稳定摩擦力;当负载偏载或启动频繁时,滚筒与皮带之间的包角、表面摩擦状态以及张紧力就成为关键。建模时需要重点检查电机外形与机架、护罩之间的干涉关系,尤其要确认接线盒方向、检修空间和螺栓装拆路径,避免三维装配中看似紧凑、现场却无法维护。

  机架采用方管或型钢焊接、拼装而成,四条支腿向下延伸并安装可调脚杯。脚杯承担整机水平调节和减振作用,当地面存在轻微不平时,可通过螺纹调整输送面高度与水平度。支腿之间设置横撑和斜撑,形成稳定的框式结构,既能承受皮带张紧产生的反向力,也能抵抗启停时的轻微冲击。电控箱挂装在机架下部侧方,箱体上布置按钮、开关和指示灯,内部容纳接触器、热保护、端子排等元件。线缆从电机沿机架走向电控箱,实际设计中应预留线槽或扎带固定点,使布线远离运动部件和人员频繁触碰区域。

  设计这类输送线时,不能只把皮带画成一个简单闭环。首先要明确输送宽度、有效输送长度和工件最大轮廓。窄幅双梁结构适合小尺寸工件,若工件底面过软或支撑面积不足,托板间距、皮带厚度和滑动摩擦面都要重新校核。皮带宽度通常略大于工件底面支撑宽度,两侧留出挡边或导向空间,防止物料在输送过程中偏移跌落。输送面高度则要结合前后设备出料高度确定,若用于人工取放,过高会增加操作疲劳,过低则不便于与检测台、包装台衔接。

  安装边界方面,整机长度方向需要预留驱动端电机突出尺寸,不能仅按皮带段长度估算占地;宽度方向除输送梁外,还应考虑电机、接线盒、电控箱和侧护板的外轮廓。高度方向从脚杯底面到皮带承载面为主要安装尺寸,脚杯调节范围会影响实际上线高度。设备就位后,先固定大致位置,再调整四个脚杯使机架水平,随后检查滚筒轴线与输送中心线是否垂直。若主动滚筒和从动滚筒平行度偏差过大,皮带运行时会出现跑偏,长期摩擦侧边会造成皮带损伤。

  张紧结构的设计直接决定调试效率。端部滚筒支座通常设置长圆孔或调节螺栓,通过两侧等量移动滚筒中心距来张紧皮带。调节时应保证左右位移一致,不能单边拉紧,否则滚筒倾斜会立刻引发跑偏。皮带张紧力并非越大越好,过紧会增加滚筒轴、轴承和电机负载,过松则会在启动或负载变化时打滑。对于轻型皮带线,调试中常以人工按压回程皮带或空载试运行观察摩擦状态来判断,再结合电机电流和滚筒运转情况微调。

  三维建模过程中,滚筒、轴承座、张紧螺栓、脚杯、型材框架和电控箱都应按实际装配关系建立,而不是用单一实体代替。皮带可按闭环路径建模,并在工程图或方案展示中表达其包绕滚筒的形态。需要特别注意运动包络:电机旋转部位、皮带侧边、滚筒端部和护罩之间要保留安全间隙;电控箱门开启方向不能被支腿或横撑阻挡;底部框架横梁不宜过低,以免影响现场清扫和叉车、地牛的临时靠近。

  从使用功能看,该设备强调的是连续、平稳、低成本输送。它没有复杂的升降、转弯或定位机构,因此结构可靠性高、制造周期短,适合作为自动化产线的基础模块。若后续需要扩展,可在输送面两侧加装导向栏、光电传感器支架、挡停机构或计数装置,也可在端部与爬坡线、转弯机、包装设备对接。模型中保留机架上的安装孔位和型材槽位,会更有利于后续变型设计。

  对于结构设计人员,这类设备的建模重点不在复杂曲面,而在装配逻辑、可调环节和现场边界。滚筒中心距、皮带长度、张紧行程、支腿跨距、脚杯调节量、电控箱挂装位置以及电机外伸轮廓,都需要在三维环境中反复核对。只有把输送功能、制造装配、调试维护和现场布局同时考虑进去,模型才能从外观展示转化为可指导加工与安装的工程方案。
