9060台面数控龙门雕铣加工设备

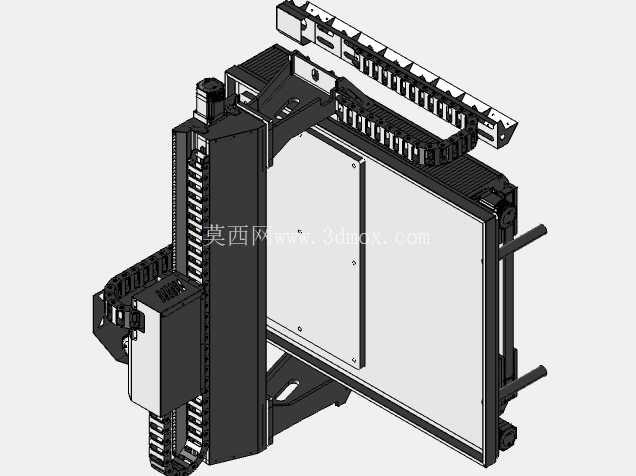

　　该套三维结构围绕900mm×600mm有效加工台面展开，属于中小型龙门移动式数控雕铣加工装备，整体采用床身固定、横梁跨置移动的布局思路，兼顾小规格工件的精密铣削与车间有限占地条件下的设备布置。床身作为整机承载基础，采用箱型焊接基体形式，台面区域预留平整装夹基准面，可配合压板、T型槽夹具或真空吸附工装完成板材、块料及小型结构件的定位；床身下部延伸出排屑与维护空间，侧面布置传动组件护罩，既避免切屑飞溅进入导轨副，也为日常检修丝杠、拖链及限位元件留出操作距离。

　　横梁组件沿床身长度方向做X向运动，滑板搭载主轴单元在横梁上完成Y向跨距移动，主轴头沿竖直方向实现Z向进给，三轴传动均采用直线导轨副与滚珠丝杠组合，导轨安装面在建模时按贴合基准进行约束，丝杠两端支撑座与电机座的同轴关系需要在装配阶段重点校核。针对非金属轻切削、有色金属铣削及小型钢件雕铣工况，驱动方案可匹配步进电机或伺服电机：步进配置侧重成本控制与低速稳定进给，伺服配置则在高速往复、轮廓插补和刀路频繁换向场景下提供更好的转矩响应。主轴功率按1.5至7.5kW区间选配，可覆盖广告板材开槽、木工浮雕、工艺模具精加工以及铝件型腔铣削等不同负载需求。

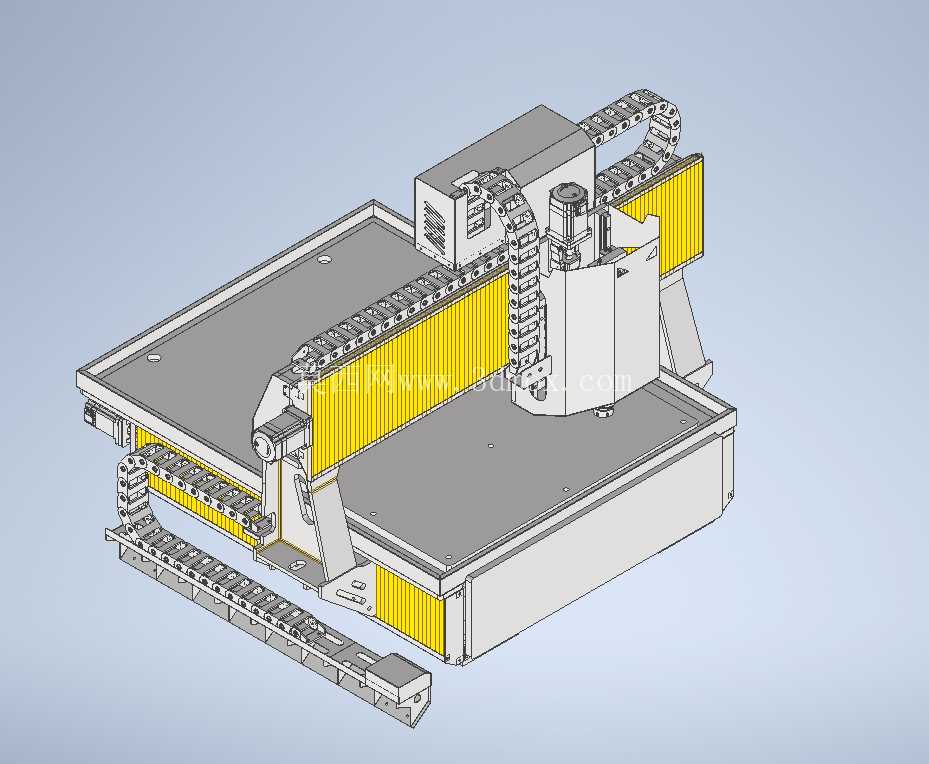

　　设备配置ATC自动换刀结构，刀库与换刀动作围绕主轴侧部空间布置，换刀行程需避让横梁护罩、拖链弯曲半径和工件装夹高度。建模过程中，主轴端面到工作台面的Z向安全间隙、刀夹最大长度、刀具回转半径与夹具轮廓之间的干涉关系均需逐项检查；尤其是换刀位与加工位切换时，X、Z轴联动路径不能与龙门立柱、线缆拖链发生碰撞。黄色防护区域对应三轴柔性线缆与传动部件的防护罩壳，拖链沿横梁和床身侧部敷设，内部容纳主轴动力线、编码器线、气路及冷却管路，弯曲段按最小动态半径设计，减少高速往复过程中的管线拉扯。

　　从实际应用看，这类设备常见于小型模具车间、工艺雕刻产线、教学实训基地以及非标零件打样工位，可完成平面铣削、轮廓切割、钻孔攻丝、浮雕加工和轻载金属切削。安装边界方面，整机外形需在900×600工作台之外预留操作维护通道，地基承受区域集中在床身支脚与立柱支撑点，吊装时应按焊接床身的重心位置布置吊点。进料高度受主轴鼻端与台面最大开口限制，装夹工件时不仅要考虑板材长宽，还要核对夹具厚度、刀具伸出长度和Z轴安全抬刀高度。

　　结构设计上，龙门两侧导向部件的平行度、横梁导轨与床身导轨的垂直度，以及主轴轴线对台面的垂直度，是决定加工面平直度和孔位精度的关键。三维装配中将护罩、拖链、刀库、主轴、丝杠、导轨、限位块和焊接机架完整表达，能够在投产前完成运动包络验证，避免后期改装时出现维护空间不足、管线干涉或换刀行程冲突等问题。
