锁零件批量加工专用组合机床

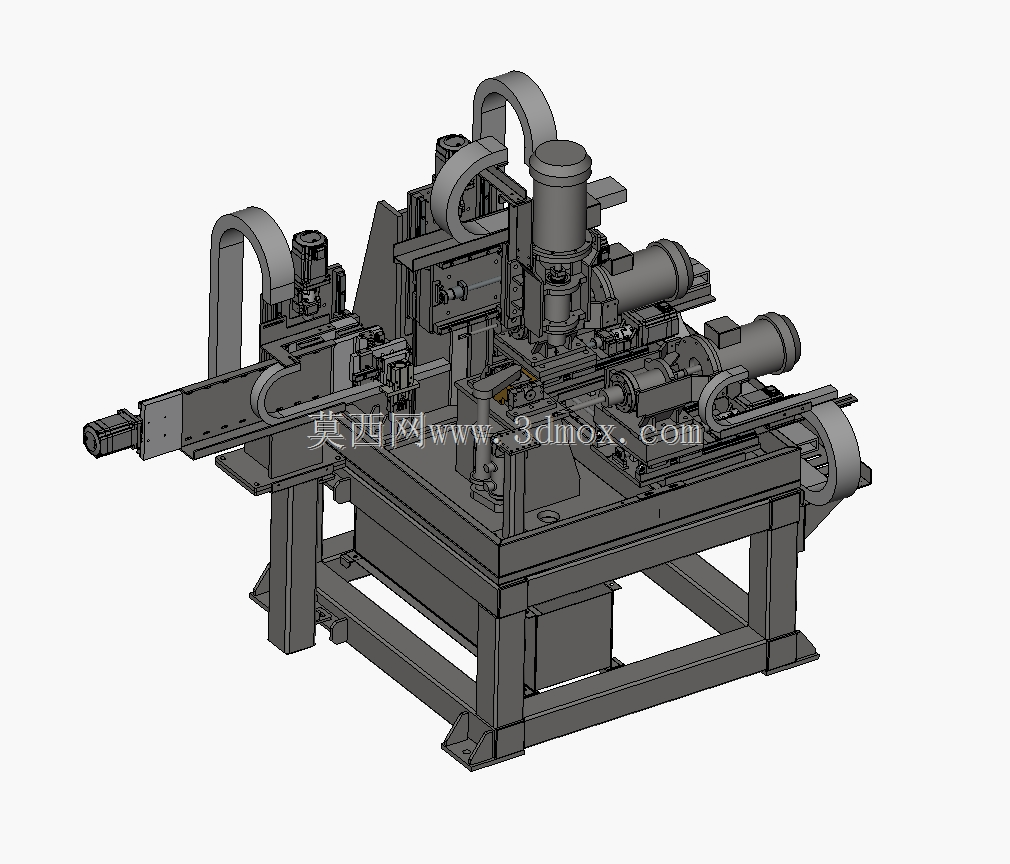

　　这套面向锁具小五金件量产场景开发的专用组合加工设备，整体采用方通焊接机架作为承载基底，机架底部预留整排可调地脚安装位，现场就位时可通过地脚螺栓直接锚定在车间混凝土地坪上，机架四周留出的维护通道宽度满足产线排布要求，整机横向跨度覆盖工件上下料工位、多组加工动力头工位与排屑区间，纵向深度避让开车间人行通道与物流AGV的通行边界，顶部走线、走管的弧形拖链支架最高点距离地面的高度，适配常规厂房2.8米以上的车间净高，不需要额外做车间管线改造。

　　设备的核心用途是完成锁类小型零件的多工序连续加工，锁具生产车间里常见的锁舌、锁芯套、锁体连接块这类小型五金件，传统加工模式需要在多台普通钻床、铣床上分序装夹，每道工序都要人工找正、重复装夹，不仅单件加工节拍长，多次装夹带来的定位误差还会导致零件孔位同轴度、端面平行度超差，后续装配时出现锁体卡滞、钥匙插拔不顺的问题。这台专机把工件的上料定位、多方向钻孔、铣削端面、铰孔倒角、工位转序、下料归集的动作整合在同一台机架上，工件一次装夹定位后，由横向布置的伺服送料滑台带动夹具依次移动到各个加工工位，不同轴向的动力头按照预设的动作顺序依次进给，省去了工序间人工转运、重复找正的辅助时间，批量加工时的尺寸一致性远高于分散机台加工的模式。

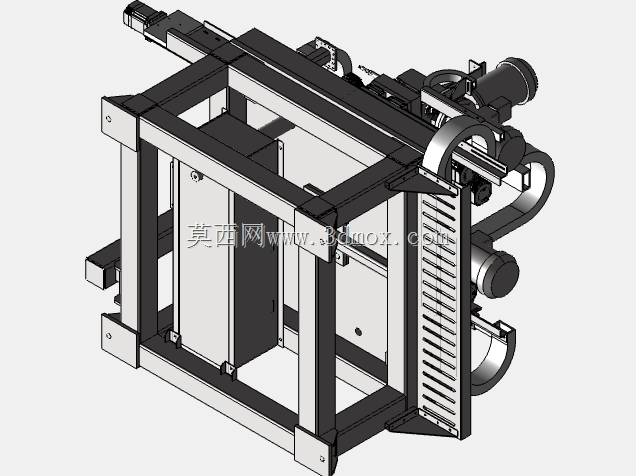

　　从结构设计的逻辑来看，机架主体采用厚壁矩形管拼焊后做时效处理，消除焊接内应力，避免设备长期运行后机架变形导致动力头同轴度偏移；工作台面铺设加厚钢板加工出T型槽，各个动力头的安装座可以根据加工零件的孔位分布在T型槽上调整位置，换产加工不同规格的锁零件时，只需要更换夹具衬套、调整动力头的进给行程参数，不需要大规模改动机械结构。设备上配置的多组动力头分别对应不同加工方向：竖直布置的主轴单元完成工件顶面的钻孔、攻丝动作，水平对向布置的两组动力头分别从工件两侧完成横孔钻削、端面铣削，斜向布置的加工单元完成锁体侧面的斜孔加工，所有动力头的进给导轨都采用线性滑轨搭配滚珠丝杠传动，进给速度可以根据刀具材质、工件材料的切削参数灵活调整，加工钢件时调低进给速度保证刀具寿命，加工锌铝合金锁体时可以提高进给效率。工件夹具采用气动夹紧方式，压缩空气接入后气缸带动压块自动把工件压紧在定位V型块上，定位面经过淬火处理，长期装夹磨损后可以单独更换定位镶块，不需要整体更换夹具总成。设备两侧伸出的拖链分别容纳动力线缆、切削液管路与气管，拖链的弯曲半径按照管线最小弯折要求选型，往复运行时不会出现管线拉扯、弯折破损的问题，切削液管路的喷嘴对准每个加工点位，加工过程中持续冲淋刀具和工件，带走切削热量同时把铁屑冲到机架下方的排屑区域。

　　在产线布局时，这台设备可以直接对接锁具零件的前道冲压、压铸工序，加工完成的零件顺着下料滑道直接流入后道去毛刺、抛光工位，不需要额外安排中间缓存工位，单台设备的产能可以替代3到4台普通台式钻床的加工量，同时只需要一名操作人员定时补料、抽检零件尺寸，大幅降低小五金量产环节的人工投入。建模过程中所有运动部件都保留了真实的装配间隙，滑台行程、动力头进给极限位置都按照实际机械硬限位的尺寸还原，夹具的开合行程、气缸安装位置都和实际选型的气动元件参数匹配，结构工程师在做产线规划时，可以直接导入模型校验设备和周边输送线、防护围栏的干涉情况，不需要重新测绘设备外形。
