自行车车把专用夹头结构设计方案

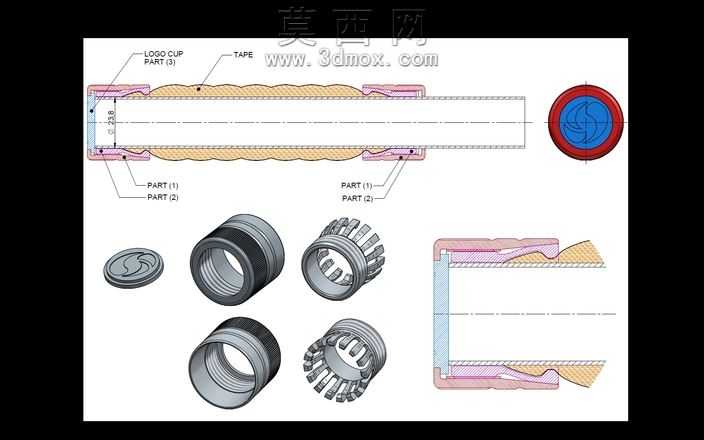

本作品为自行车车把专用夹头的优化设计方案，整体采用三维参数化建模完成全零件的结构搭建，建模过程中对夹头的夹持段、螺纹连接段、logo安装位分别进行独立特征绘制，保证各部件的装配公差符合实际五金加工的精度要求。渲染阶段针对不同零件赋予差异化材质：夹头主体的金属夹持爪采用哑光不锈钢材质，还原冷锻加工后的金属磨砂质感；螺纹锁紧环采用深灰与亮银双色金属材质，区分不同的受力结构区域；端盖logo杯采用半抛光金属材质，预留标识粘贴的平整区域，整体渲染采用正交视图搭配爆炸图展示形式，清晰呈现各零件的装配关系与配合位置。结构设计上，该夹头针对通用自行车车把的缠带区域做了适配优化，将原有夹头的多段式结构简化为三个核心组成部分，一侧设置专属的logo杯安装位可固定品牌标识，另一侧采用无标识的通用夹头结构，夹持爪内侧设计有均匀分布的防滑齿槽，可在锁紧时增大与车把管壁的摩擦力，避免车把使用过程中出现转动偏移。设计思路上，该方案在初代夹头的基础上做了结构精简，减少了不必要的冗余零件，既降低了生产加工的物料成本，也简化了用户的安装步骤，夹头的整体尺寸适配常规直径的自行车车把，锁紧螺纹采用标准规格，可与市面常见的车把锁紧配件通用替换，同时夹头的外壁做了圆弧过渡处理，避免安装后剐蹭车把缠带，提升使用过程中的安全性与美观度。建模过程中对夹头的受力区域做了结构加强处理，在夹持爪的根部增加了加厚过渡段，避免长期锁紧受力后出现金属疲劳断裂的问题，整体结构兼顾了实用性与外观的简洁性。
