汽车盘式液压制动卡钳总成结构

　　这套盘式制动总成在整车底盘里承担车轮端减速与驻车锁止的核心职能，常见于乘用车辆前后桥、轻型商用车辆轮边，也可移植到观光车、场地作业车辆、低速工程转运设备的轮端制动回路中。实际装车状态下，制动盘随车轮半轴同步旋转，卡钳本体跨夹在制动盘两侧，驾驶员踩下制动踏板后，制动主缸建立的高压油液经管路送入卡钳油缸，推动内侧活塞压向摩擦片，同时卡钳钳体沿导向销反向滑移，带动外侧摩擦片同步夹紧制动盘，依靠摩擦片与盘面的接触摩擦力消耗车轮转动动能，实现车辆减速或停稳。

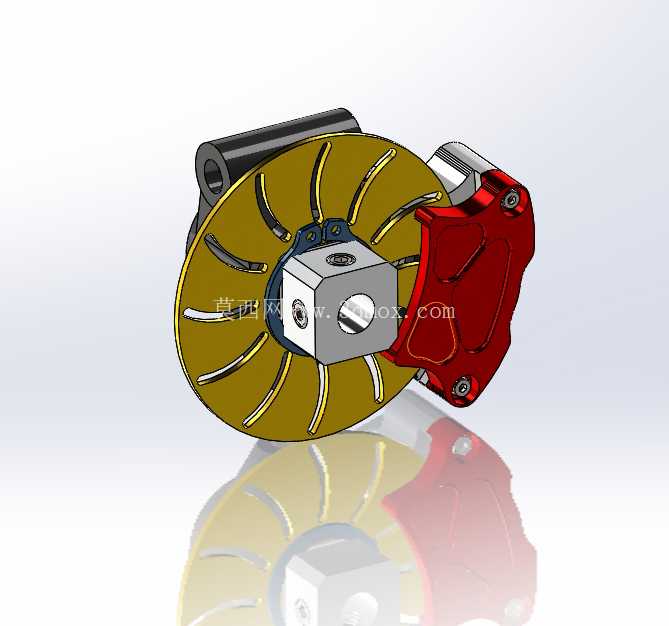

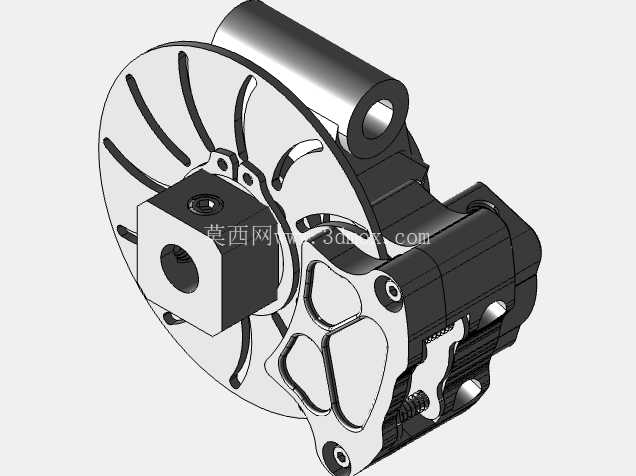

　　从结构拆解视角看，总成主要分为通风制动盘、浮动式制动卡钳、内外摩擦片、活塞密封组件、安装支架、导向销与放气螺钉几个部分。图中制动盘盘面布置多道径向散热筋，车辆行驶时气流顺着筋条间隙快速流过盘体内部，把制动摩擦产生的热量持续带走，避免长距离下坡、频繁点刹工况下盘面温度骤升引发摩擦系数热衰减；卡钳壳体采用红色涂装的异形腔体结构，内部加工出活塞安装缸孔，缸孔内壁与活塞之间设置矩形密封圈，制动解除时密封圈依靠自身弹性形变带动活塞微量回位，让摩擦片与制动盘之间保留均匀的微小间隙，既避免正常行驶时拖磨发热，又保证下次踩下踏板时制动响应没有空程。

　　设计这套结构时首先要锁定轮端安装边界：制动盘中心的方形连接座对应半轴法兰的安装孔位，孔位分布圆、中心定位止口直径必须和车桥输出端完全匹配，保证制动盘旋转时的同轴度，避免高速转动出现盘面偏摆；卡钳支架的两个安装耳孔需要和转向节或桥壳上的预装凸台对齐，螺栓拧紧后卡钳钳体能够沿导向销平顺滑动，滑动方向必须垂直于制动盘摩擦面，否则两侧摩擦片磨损会出现明显偏斜。摩擦片的有效摩擦半径要结合整车整备质量、最高车速、轮胎滚动半径反复校核，摩擦半径过小会导致相同制动力矩需求下油缸油压过高，加重液压泵与管路负荷；摩擦半径过大则容易和轮辋内壁发生运动干涉，转向跳动过程中卡钳外缘还要和悬架摆臂、减震器弹簧保留足够安全间隙，满载颠簸、极限转向工况下不能出现磕碰。

　　卡钳油缸的直径选取直接决定制动力矩输出上限，设计阶段需要同步匹配制动主缸缸径、真空助力器助力比，保证踏板脚感线性：轻踩时制动力平缓增长，避免点刹即抱死；重踩时能够快速输出足够夹紧力，满足紧急制动距离要求。摩擦片背板上设置减震消音片，抑制制动过程中摩擦片与活塞、支架之间的高频振动，消除常见的刹车异响；卡钳顶部预留放气螺钉，整车加注制动液时可以从该处排出回路内残留空气，防止空气可压缩性导致踏板发软、制动行程变长。制动盘两端面的平行度、盘面粗糙度都有严格公差要求，加工完成后需要做动平衡校验，减少高速制动时方向盘抖动的概率。

　　现场选型适配时，还要核对轮辋内部的包容空间，卡钳外侧轮廓到轮辋内壁的径向间隙、轴向间隙都要在轮胎上下跳动、转向偏转的全行程内保持正值；制动盘的厚度磨损极限、摩擦片剩余厚度下限都要在结构设计时预留检修标识，方便维保人员快速判断更换周期。整个总成的三维结构完整还原了装配关系，各零件之间的配合面、安装孔位、运动间隙都按照实际装车状态搭建，能够直接用于底盘布置干涉检查、制动系统性能仿真分析，也可以作为教学演示中液压盘式制动工作原理的具象参照，帮助结构设计人员理清浮动卡钳的滑移逻辑、散热路径与受力传递路线，在改型设计时快速调整安装点位、油缸参数与摩擦片尺寸，适配不同吨位、不同轮距的车辆制动需求。
