鼓式制动机构内部结构三维设计

　　在商用车、乘用车的轮边制动系统以及部分工程机械的行走机构制动单元中，鼓式制动结构凭借制动力矩大、防尘防水性能优异、低速制动稳定性强的特点，至今仍在重载工况、低速作业场景下保持着较高的应用占比。本次呈现的鼓式制动机构三维结构，完整还原了鼓式制动的核心传动与执行逻辑，可直接用于结构原理演示、运动学仿真验证以及相关制动部件的选型参考。

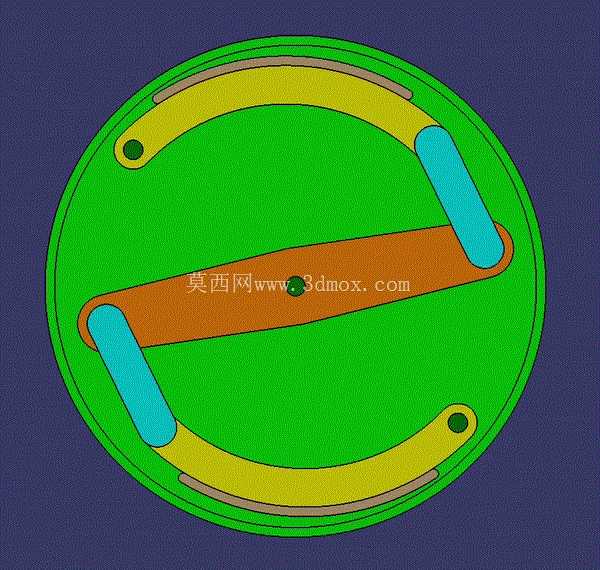

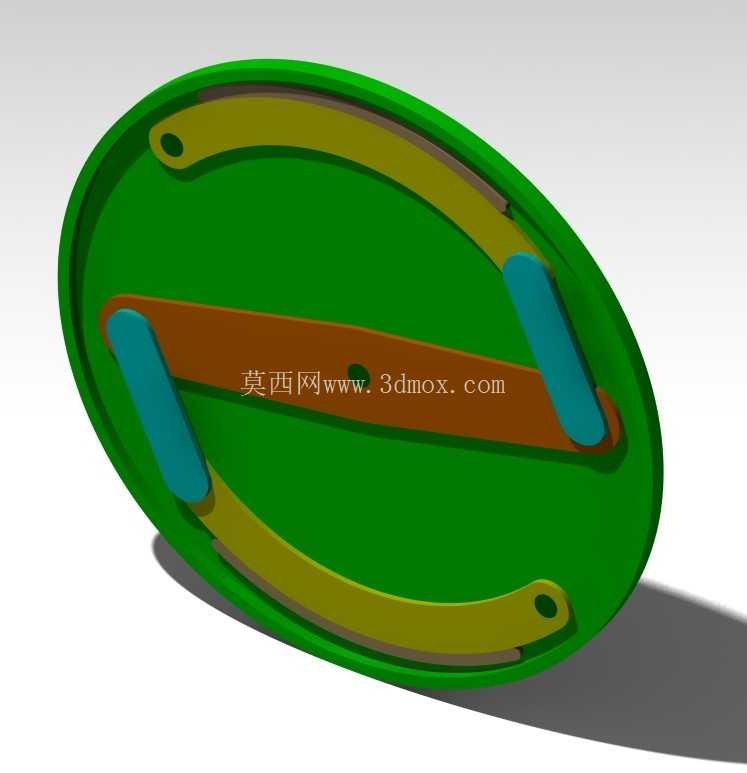

　　从结构组成来看，该机构核心包含制动鼓腔体、两组对称布置的弧形制动蹄、驱动凸轮轴、回位弹簧以及蹄片支撑定位结构。制动鼓作为随车轮同步转动的旋转部件，其内壁为摩擦副的接触工作面，设计时需保证内壁圆柱度公差控制在合理范围，避免制动过程中出现蹄片贴合不均、制动力波动的问题。两组制动蹄通过下端的支撑销实现铰接定位，上端与驱动凸轮的工作面贴合，回位弹簧跨接在两组制动蹄之间，在非制动状态下拉动蹄片与制动鼓内壁保持设定的间隙，避免行车过程中出现拖磨、发热损耗的问题。

　　实际作业过程中，当制动指令触发，驱动凸轮在外部操纵力（液压、气压或机械拉杆驱动力）作用下转动特定角度，凸轮的升程面推动两组制动蹄向外张开，迫使蹄片外表面的摩擦材料与制动鼓内壁紧密贴合，通过接触面之间的摩擦力矩阻碍制动鼓的转动，最终实现车轮的减速或停转。当制动指令解除，凸轮回到初始位置，回位弹簧的拉力带动制动蹄向内收拢，摩擦副脱离接触，制动作用解除，车轮恢复正常转动状态。

　　从设计思路层面，该结构采用对称式蹄片布置，能够保证制动过程中两组蹄片的受力均匀性，避免单侧磨损过快的问题；凸轮驱动的形式相比液压轮缸驱动，结构更简单可靠，对恶劣工况的适应性更强，适合在工程作业机械、农用机械的制动系统中使用。建模过程中对各铰接位置的配合间隙做了合理预留，既保证运动过程中无卡滞，也避免间隙过大导致的制动响应滞后问题。

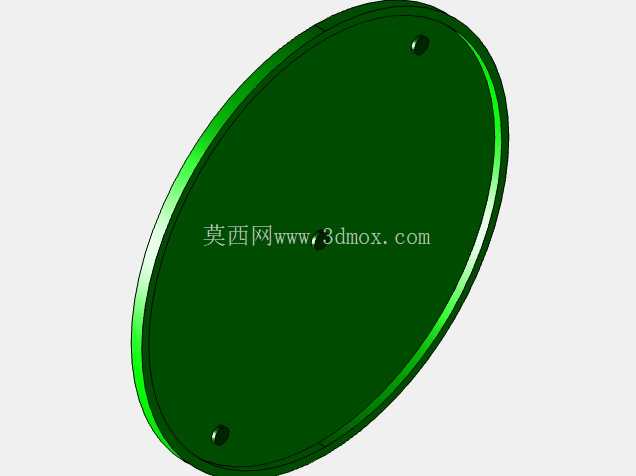

　　安装边界方面，该制动机构的整体外轮廓为圆形腔体结构，径向最大尺寸适配常规12-16寸轮辋的安装空间，轴向安装厚度控制在轮边桥壳的预留安装区间内，支撑销的安装孔位、凸轮轴的伸出位置均按照常规轮边制动的安装接口做了匹配设计，可直接适配同规格的车桥安装位。摩擦片的厚度预留了合理的磨损余量，正常使用工况下可满足长期的摩擦损耗需求，无需频繁更换蹄片组件。

　　在运动学特性上，该机构的制动蹄张开行程与凸轮转动角度呈线性对应关系，建模时通过运动副约束完整还原了这一传动逻辑，可直接用于制动行程计算、制动力矩仿真分析，帮助设计人员验证不同凸轮型线、不同回位弹簧刚度下的制动响应特性。结构中所有受力部件的连接位置均做了应力分散的结构优化，比如制动蹄的筋板布置、支撑销的加强结构，能够承受制动过程中的大扭矩冲击，避免部件出现塑性变形或断裂失效。

　　不同于盘式制动的外露式结构，鼓式制动的封闭腔体结构能够有效阻挡泥水、粉尘进入摩擦副接触面，在矿山、工地、非铺装路面等恶劣作业环境下，能够长期保持稳定的制动性能，不会因为异物进入导致摩擦系数骤降、制动失效的问题。同时鼓式制动的制动力放大系数更高，相同操纵力下能够获得更大的制动力矩，对于重载车辆的低速制动场景，其制动效能的稳定性更具优势。
