七米双轴船用拖运车架结构设计

　　这套七米级双轴船用拖运车架，主要面向小型游艇、玻璃钢钓鱼艇、充气艇以及内河作业小艇的陆路转运场景，在码头陆域堆场、游艇俱乐部停泊区、船舶维修车间、户外下水坡道之间承担承载与短距离拖运功能。日常使用中，小艇完成水上作业或停泊保养后，可通过坡道将船体沿车架纵向承托梁缓慢牵引就位，车架整体沿船体长度方向布置多组柔性支撑点，避免船底曲面受力集中造成玻璃钢层压结构局部变形。

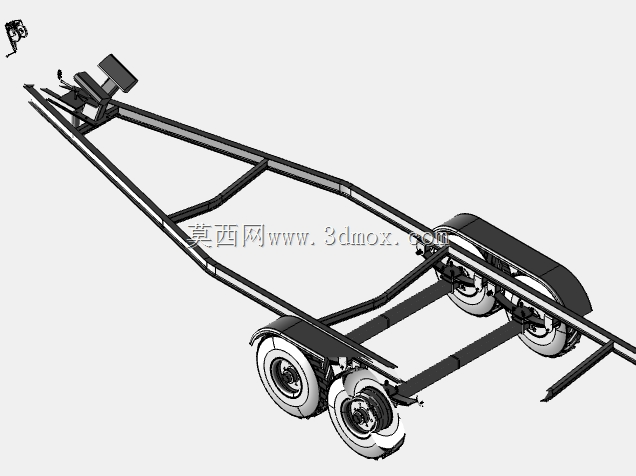

　　车架主体采用两根贯通式纵向主梁作为核心承力骨架，主梁沿整车长度方向延伸，前段收拢形成三角牵引连接区，后段向两侧适度外扩匹配船底最大宽度轮廓，主梁之间通过多道横向横梁焊接固连，形成开口梯状承力框架，既保证纵向牵引时的抗弯刚度，也能在颠簸路面传递横向扭转载荷，避免单根主梁局部过载。牵引端预留标准挂车连接座安装位，可匹配通用球形牵引钩，牵引区旁集成手动绞盘安装支架，绞盘钢索沿车架纵向中心线布置，拖运时通过绞盘收卷将船体从下水坡道平稳拉上车架，无需额外吊装设备，单人即可完成小艇上下架操作。

　　行走部分采用双轴四轮布局，两根车轴平行布置在车架后半段重心对应区域，每根车轴两端安装充气橡胶行走轮，轮组上方设置弧形挡泥护板，阻挡行驶中车轮带起的泥水飞溅到船底表面。双轴布局相比单轴结构，可将整船加车架的总载荷均匀分配到四个轮胎接地点，单轮接地比压显著降低，在码头非铺装砂石路面、滩涂软基区域行驶时不易陷车；同时双轴结构的行驶稳定性更强，高速拖行过程中车架摆动幅度更小，船体支撑点的动态冲击载荷更低。车架还配置可升降橡胶托轮结构，托轮安装在横向可调支架上，支架可沿主梁上的定位孔调整横向间距，适配不同船底宽度的小艇；升降机构可调整托轮竖向高度，贴合不同曲率的船底曲面，船体就位后托轮既承担竖向支撑力，也可在牵引船体上下架时作为滚动导向件，减少船底与车架之间的滑动摩擦，避免划伤船体表面防护涂层。

　　设计过程中首先确定核心边界参数：整车总长度适配七米级小艇，牵引端到最后端横梁的总长预留足够冗余，避免船长超出车架支撑范围导致船尾悬空；车架宽度方向最大外轮廓满足普通道路挂车通行限宽要求，轮距设置兼顾行驶稳定性与码头狭窄通道的通过性。支撑点布局按照船体静重心位置匹配，将船体重心投影落在前后车轴之间的合理区间，保证牵引 hitch 点的下压力处于挂车通用设计范围，既不会因前压过大造成牵引车后悬过载，也不会因后压过大出现牵引点头、行驶摆尾问题。主梁型材选型按照满载弯曲工况校核，选取额定载荷下挠度满足挂车车架刚度要求的矩形钢管，横梁间距根据船底肋骨布置位置对应设置，保证每道船底强结构处都有车架支撑点对应。

　　车架尾部延伸出低位导向梁，在小艇下水或上岸时，导向梁可直接浸入坡道浅水区，引导船底顺利滑入托轮组，避免车架尾部端面磕碰船艉。整车所有外露金属构件都做防锈预处理，适配码头高盐雾、高湿度的使用环境，轮轴部位配置密封润滑结构，长期在临水区域使用也能保证转动顺畅。后续衍生改型时，可通过加长纵向主梁、调整横梁定位孔位置，适配更长或更短的不同艇型，也可更换不同载荷等级的车轴与轮胎，匹配更大排水量的作业船只转运需求。
