大众三轮摩托双后置独立悬架总成

　　这套三轮摩托后悬架总成的开发，核心出发点是解决传统单后桥三轮载具在过弯侧倾、后轮抓地不均以及非铺装路面跳动过滤不足的痛点。常规三轮车型多采用整体式硬桥连接两侧后轮，当单侧车轮压过坑洼、凸起路肩时，冲击会直接通过刚性桥体传递到另一侧车轮，极易出现两轮附着力瞬时失衡，在重载起步或者湿滑路面工况下很容易引发打滑、侧滑风险。这套双独立后悬在结构布局上完全打破了硬桥的约束，两侧摇臂各自拥有独立的跳动行程，单侧车轮的上下位移不会强制带动对侧车轮产生姿态联动，过弯时车身侧倾幅度可以被摇臂的几何导向约束控制在合理区间，两侧后轮能够始终贴合路面轮廓，大幅提升三轮载具在城乡配送、山地农用、休闲改装场景下的行驶稳定性。

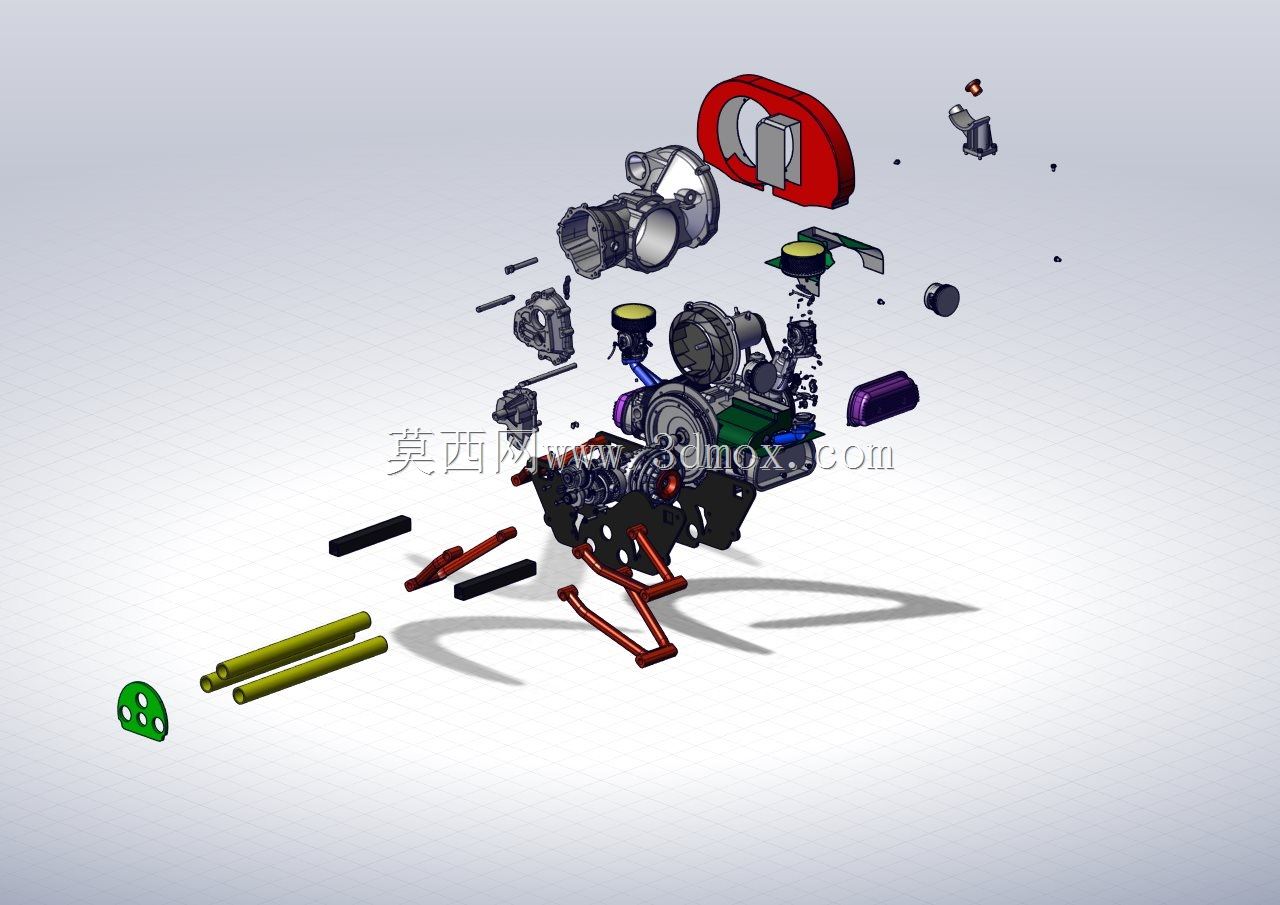

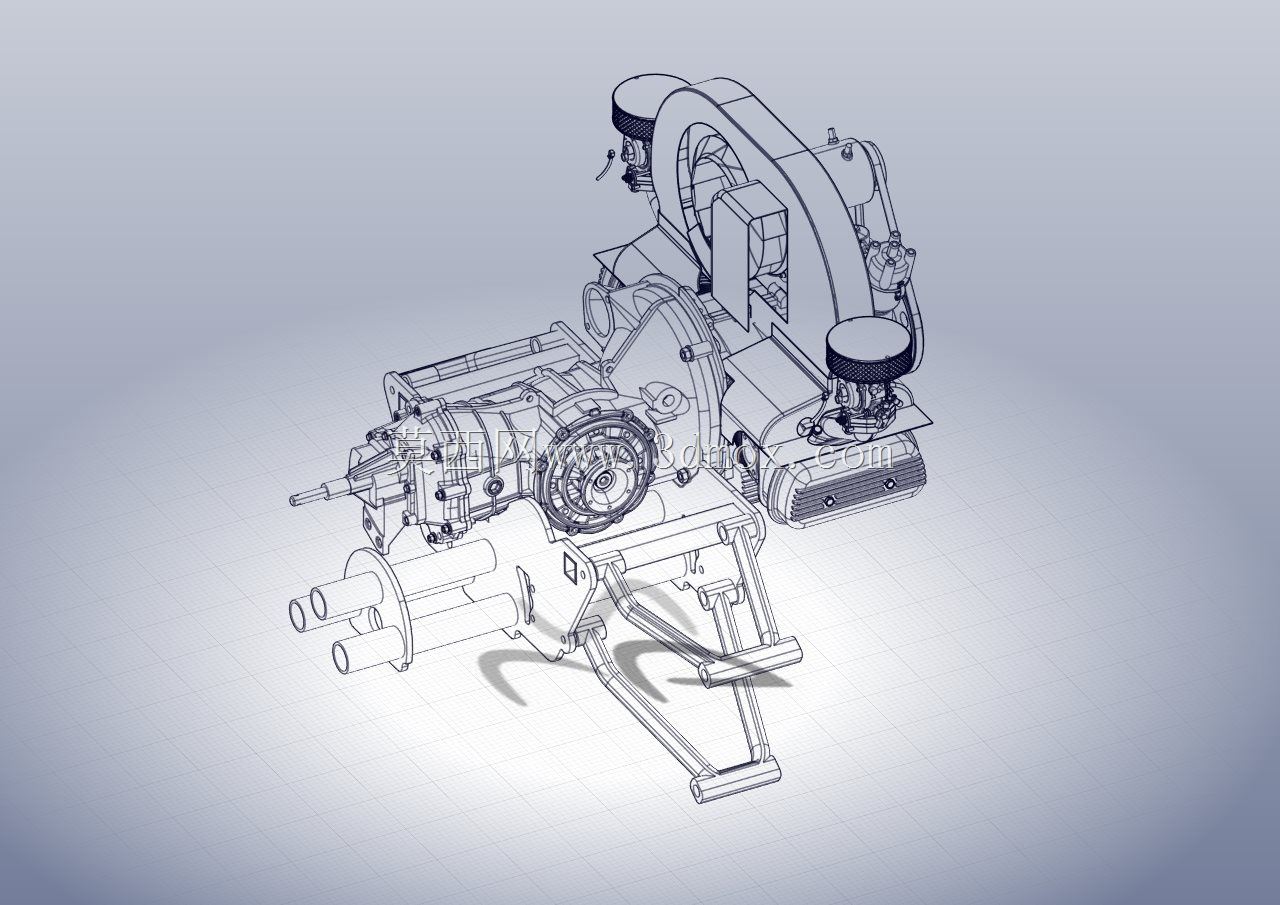

　　从结构组成来看，总成集成了两侧摇臂铰接支座、动力连接法兰、减震安装点位、轮轴固定位以及配套的管路走线固定支架，红色弯管构件为悬架的导向支撑臂，采用圆管弯折焊接成型，管体走向经过受力路径优化，避开了车轮上下跳动的全包络运动空间，不会在极限压缩、拉伸行程中出现运动干涉。设计阶段首先要锁定的是轮距边界与车架安装孔位坐标，两侧后轮的中心距需要匹配整车总宽法规要求，摇臂与车架的铰接点位置决定了悬架的主销倾角、前束变化特性，在车轮全行程跳动过程中，轮距变化量需要控制在轮胎弹性形变可吸收的范围内，避免出现轮胎异常偏磨。摇臂管材的选型上，选用壁厚充足的高强度钢管，弯折处做了圆滑过渡，避免应力集中在弯角位置，焊接节点处预留了加强衬板，承受急加速、急制动带来的纵向冲击以及过弯时的横向侧向力。

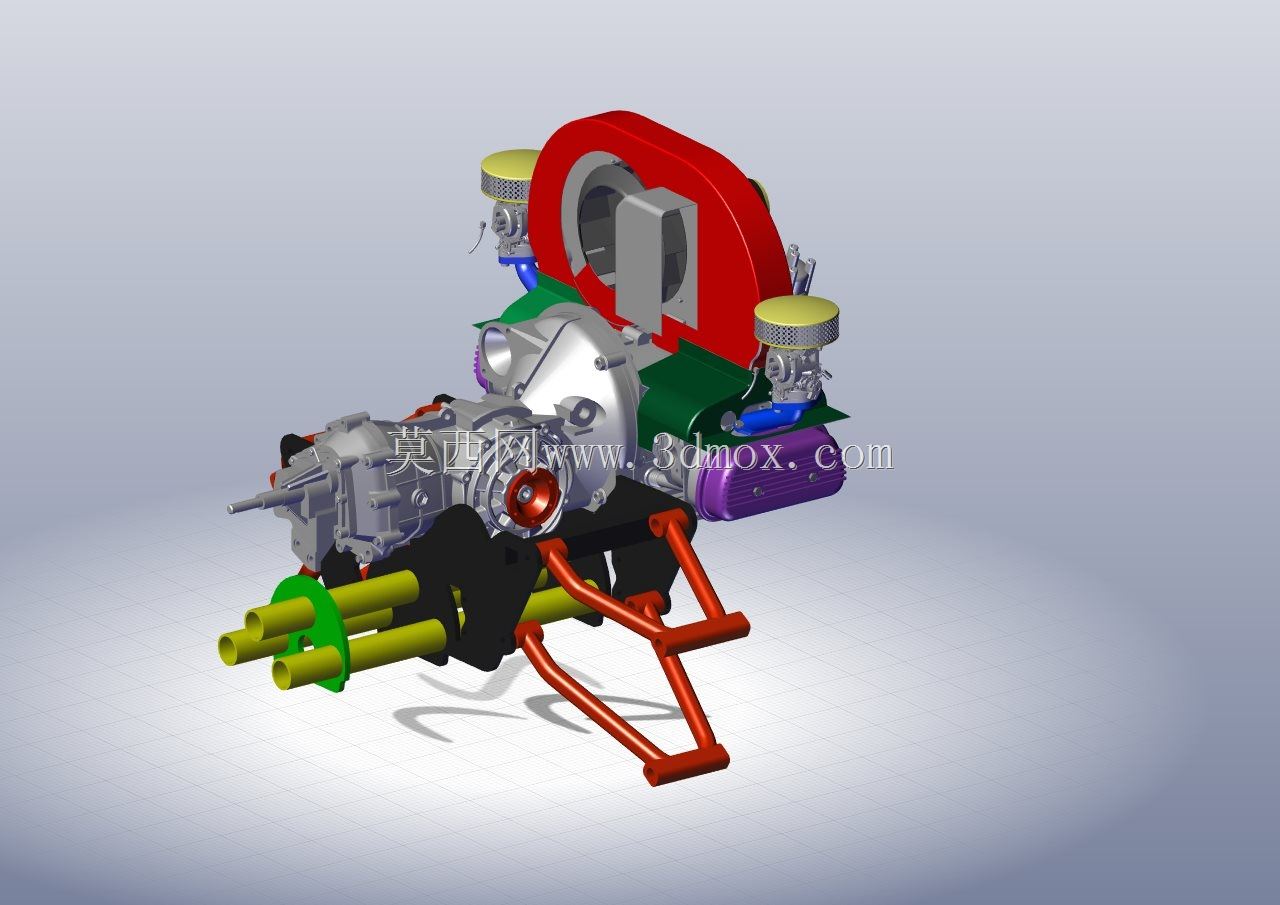

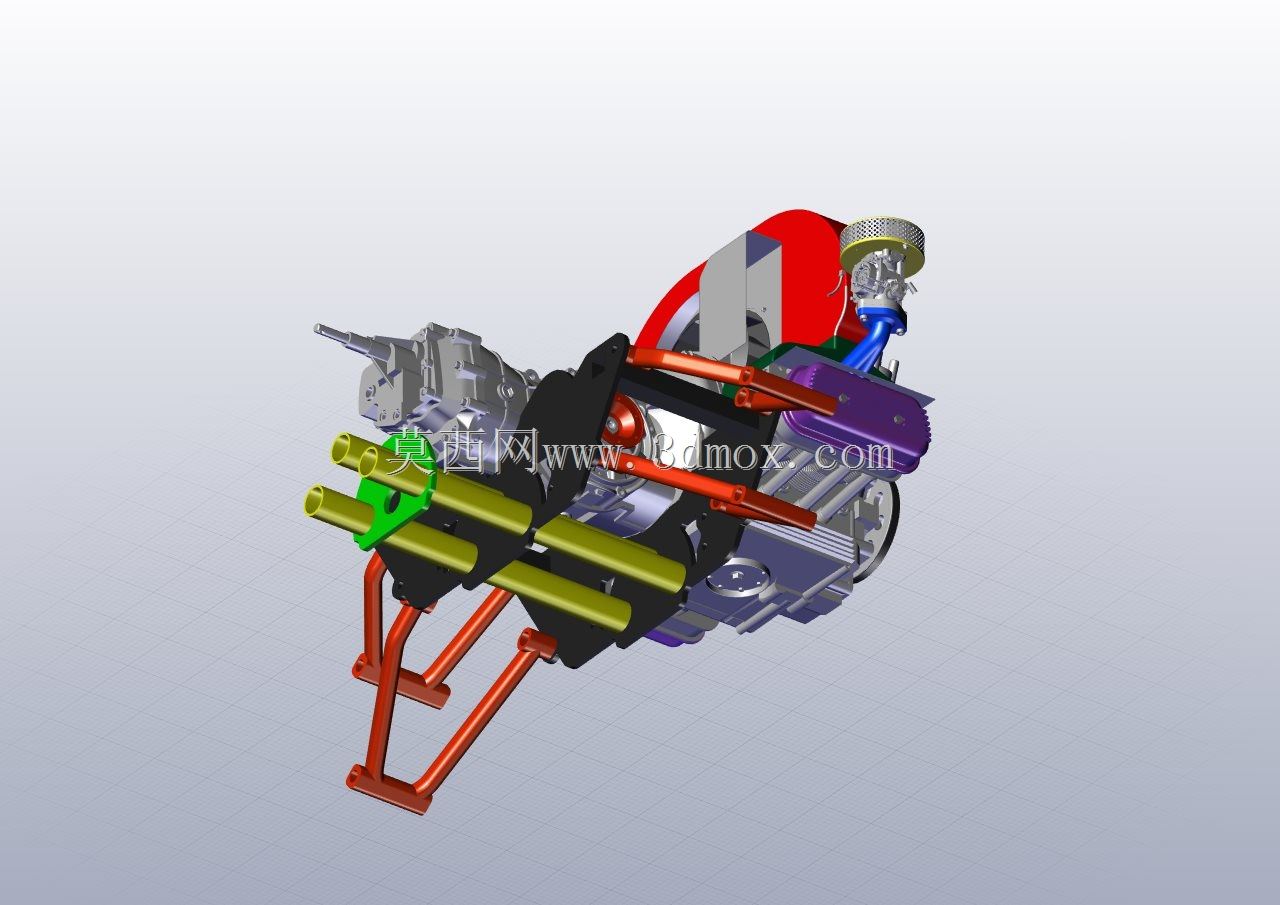

　　建模过程中需要同步完成运动干涉校验，将悬架的上下极限行程、轮胎最大转向角（若后轮参与随动转向）、动力传输部件的摆动范围全部纳入运动包络计算，红色管状摇臂的弯折角度经过多次迭代，既保证了支撑刚度，也为排气管、制动油路、线束走线预留了充足的安全间隙，图中黄绿配色的管体即为配套的介质管路，沿摇臂走向通过管卡固定，预留了随悬架跳动的弯折余量，不会在摇臂反复摆动过程中出现管路拉扯、摩擦破损。总成上集成的动力连接位可以匹配对应动力单元的输出轴，制动盘、轮辋的安装法兰面坐标与整车设计参数完全对齐，装配时不需要对车架主体做额外的切割、焊接改造，直接通过螺栓铰接即可完成悬架与车架的固定。

　　在实际改装与量产适配场景中，这套悬架可以直接替换传统三轮车型的整体后桥，安装边界需要核对车架后部的铰接点间距、减震器上支座的安装高度，预留出减震器的压缩行程空间，避免悬架触底时减震器冲顶。独立的运动特性让两侧车轮可以根据路面状况独立调整高度，在非铺装的农田便道、山区碎石路上，车轮可以顺着路面起伏自适应贴地，动力输出不会因为单轮悬空而出现扭矩流失，配合差速机构可以将动力合理分配到两侧抓地车轮，大幅提升复杂路况的通过能力。结构设计上充分兼顾了管材的强化与刚性，摇臂的三角几何构型利用了三角形结构的稳定性，铰接点位采用衬套缓冲，既可以过滤路面传来的高频细碎振动，也能保证长期使用后铰接位置不会出现松旷量。整套三维结构完整还原了各零件的装配关系、管体走向与连接点位，结构工程师可以直接基于该模型开展受力仿真、工程图导出与改装适配工作，校验不同载荷下摇臂的形变、应力分布，针对重载使用场景可以进一步加厚管臂、补强焊接节点，满足不同载重等级的三轮车型使用需求。
