高压架空输电线路格构式铁塔结构设计

　　本次设计的格构式输电铁塔，主要应用于110kV及以上电压等级的高压架空输电线路场景，承担着支撑高压输电线、保持导线对地及交叉跨越物安全距离的核心作用，是长距离电能传输网络中不可或缺的架空支撑结构。在实际电网布设场景中，这类铁塔需要适应山地、平原、丘陵等多种复杂地形，同时要应对强风、覆冰、导线拉力等长期复杂载荷工况，因此结构设计阶段的力学合理性直接关系到整条输电线路的运行安全。

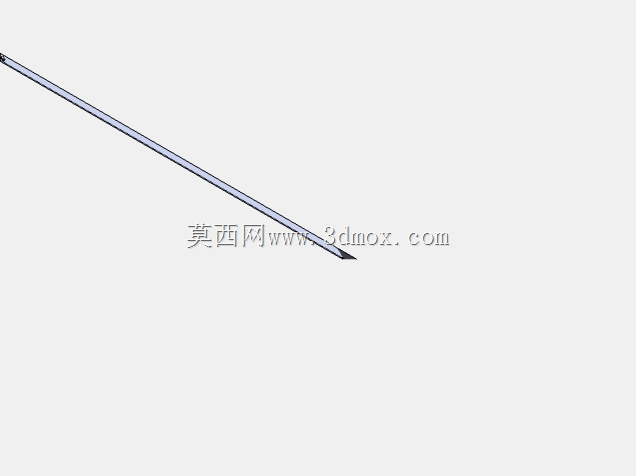

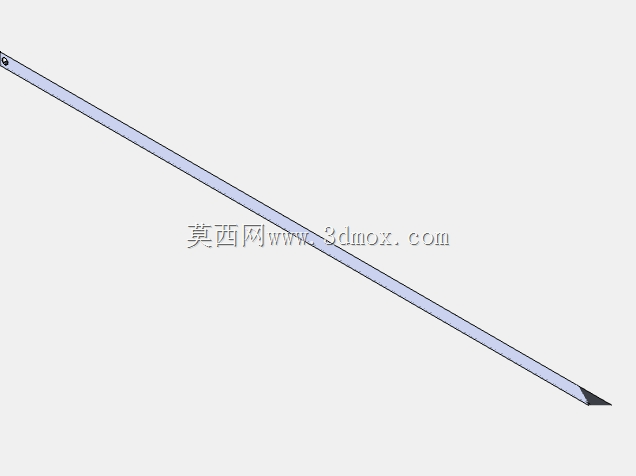

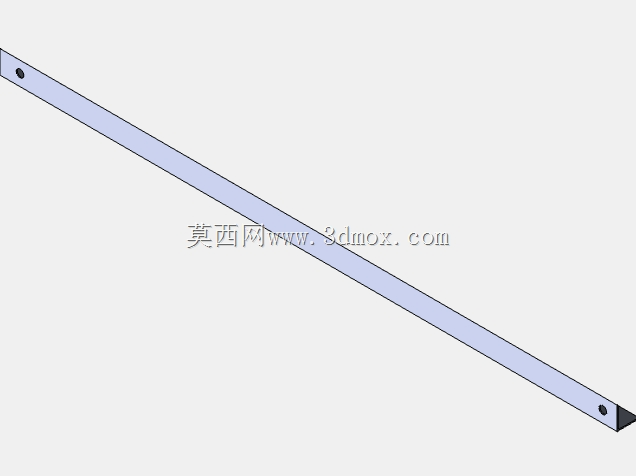

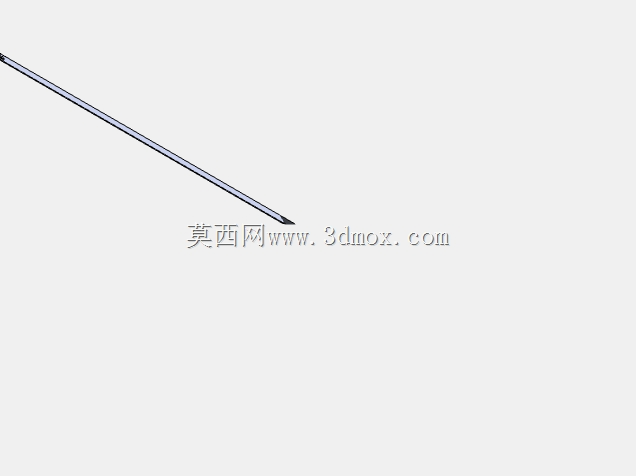

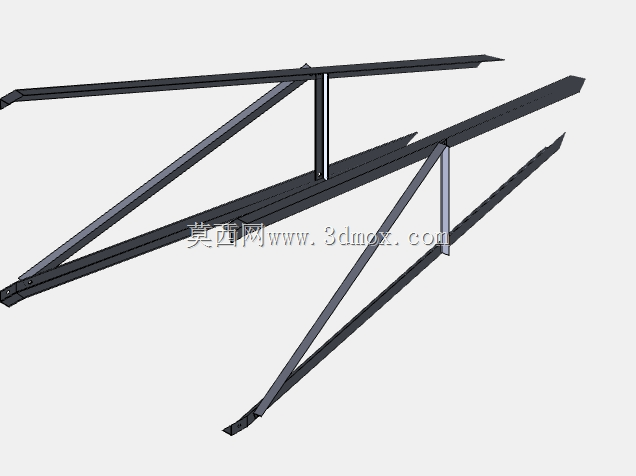

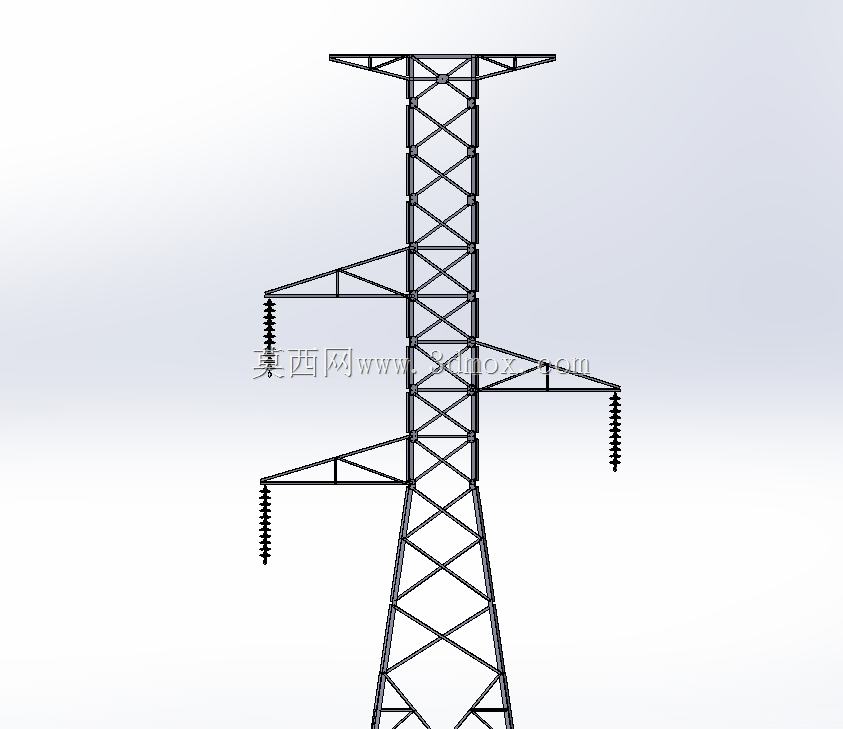

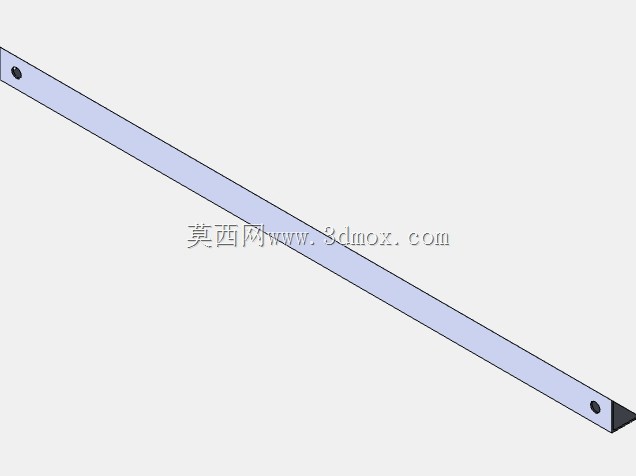

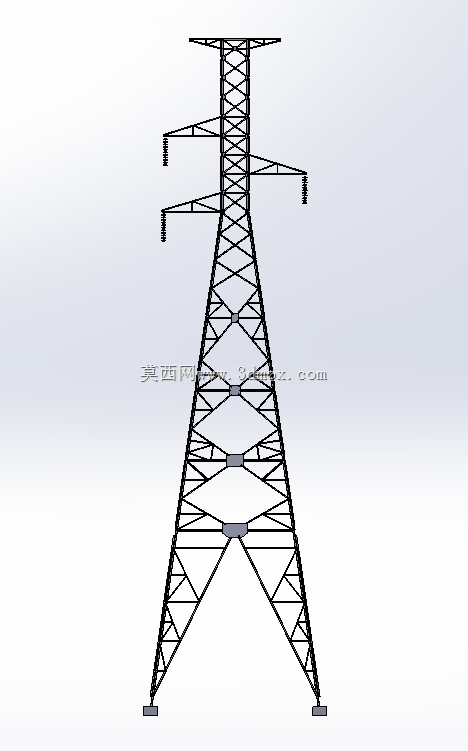

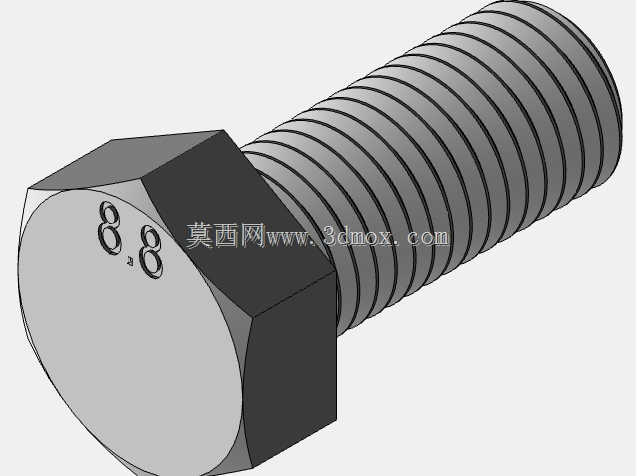

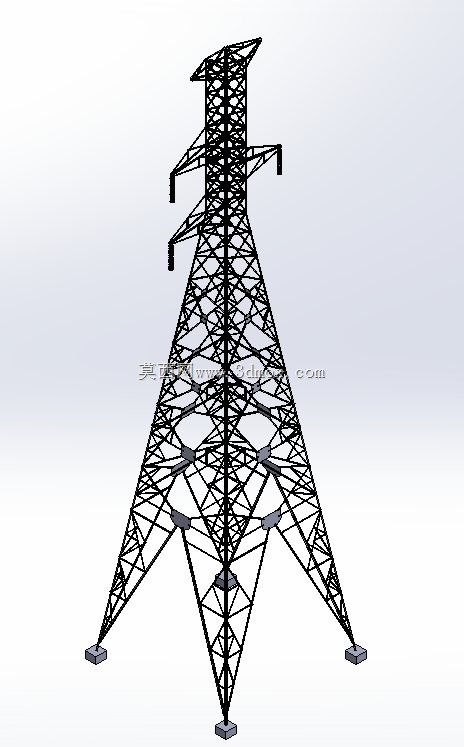

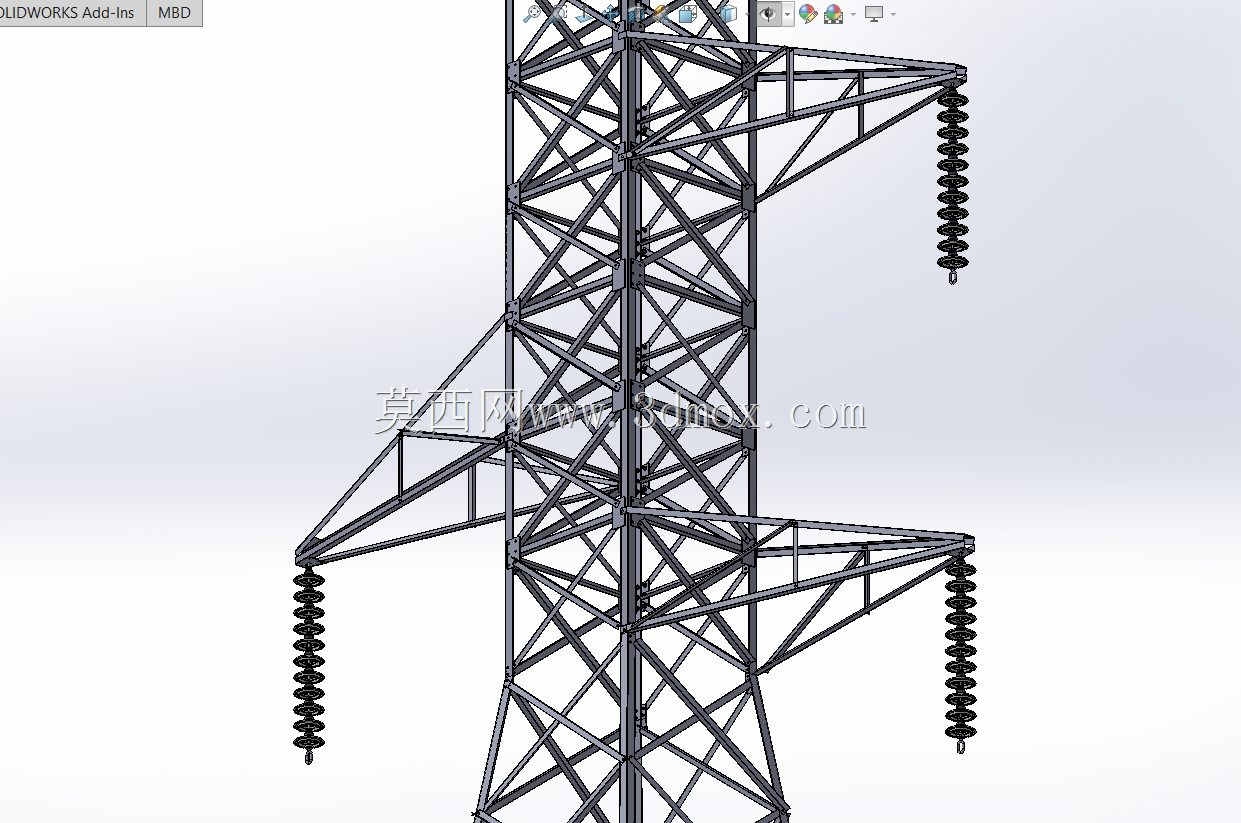

　　从结构功能特性来看，该铁塔采用等边角钢拼接的格构式空间桁架结构，主材、斜材、横担辅材通过节点板螺栓连接，整体结构自重轻但抗侧移、抗纵向拉力性能优异。塔身主体采用方形变截面设计，从底部到顶部截面逐步收窄，既降低了底部基础的载荷集中效应，也减少了高空段的风阻面积。两侧伸出的横担为导线悬挂提供了足够的相间安全距离，横担端部预留的绝缘子串挂点，可适配悬式绝缘子串的安装需求，保证带电部分与塔身钢结构之间的绝缘距离满足电力安全规范要求。

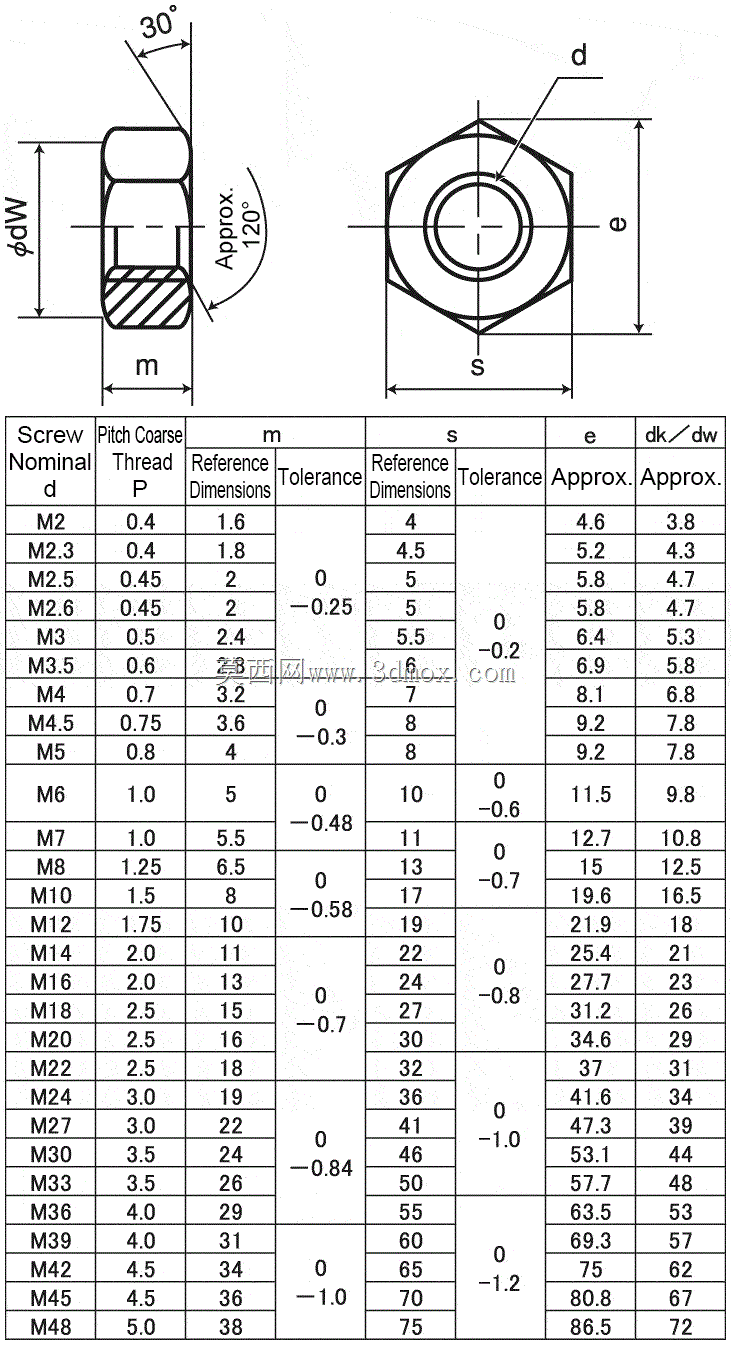

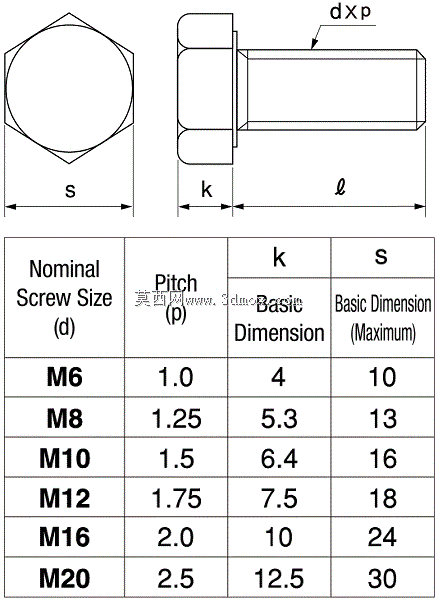

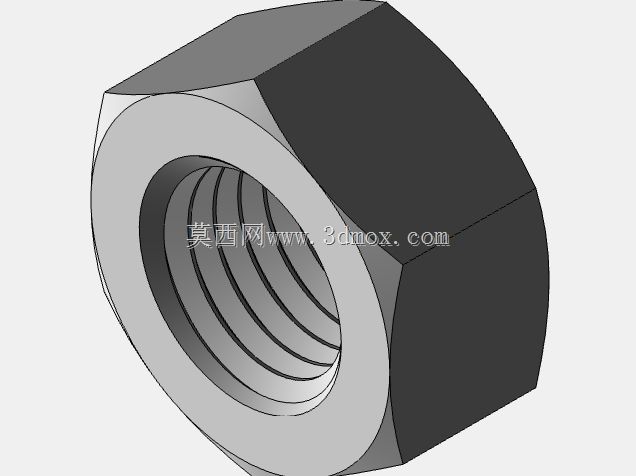

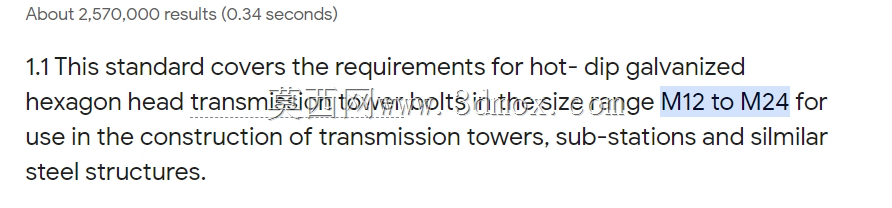

　　设计过程中，首先结合输电线路的电压等级确定横担长度与挂点位置，明确不同相导线之间的水平、垂直安全距离，避免运行过程中出现相间放电风险。塔身的格构腹杆布置采用交叉斜材形式，每一段主材的长度根据角钢的稳定承载力计算确定，斜材的角度控制在40度到60度之间，保证杆件以轴向受力为主，减少附加弯矩对节点的影响。所有节点处的连接螺栓排布都预留了足够的施工操作空间，方便现场高空作业时的安装与后期检修更换。

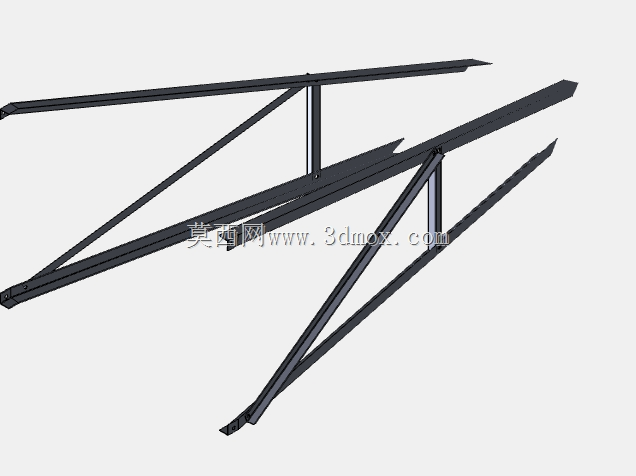

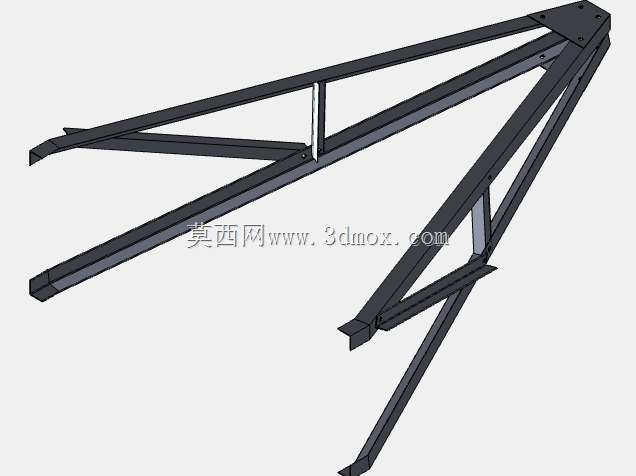

　　在安装边界与尺寸控制上，铁塔底部根开尺寸根据设计总高度与风压取值计算确定，底部四个塔脚预留了与基础地脚螺栓匹配的连接孔位，孔位公差控制在毫米级，保证现场安装时能够与现浇混凝土基础精准对接。横担端部的挂点位置做了局部加强处理，增加了辅材密度以承受导线长期垂直载荷与断线工况下的瞬时冲击载荷。塔身每间隔一定高度设置了检修爬梯与休息平台的安装接口，可根据运维需求加装附属构件，同时预留了架空地线的顶部挂点，满足输电线路防雷屏蔽的布设要求。

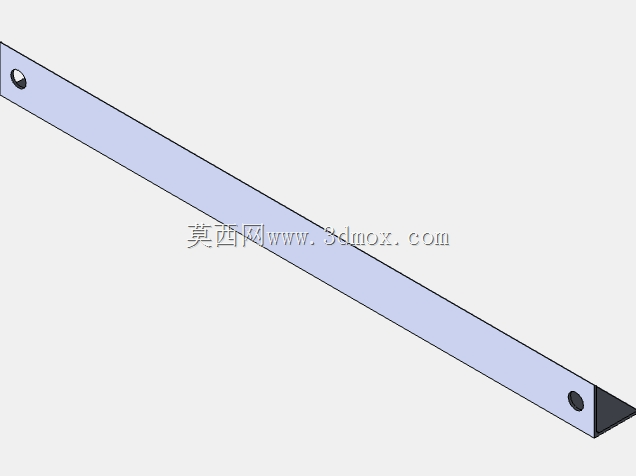

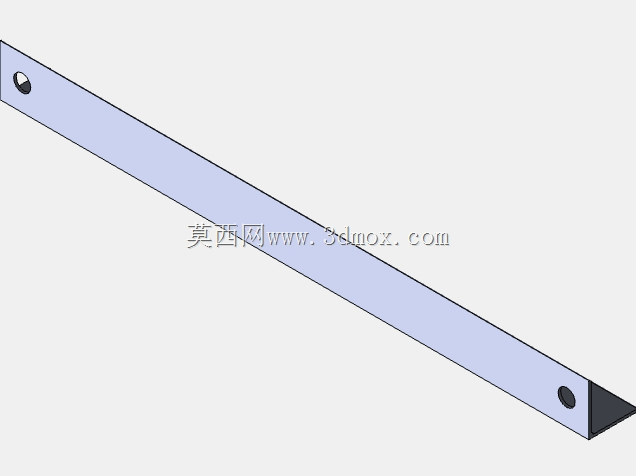

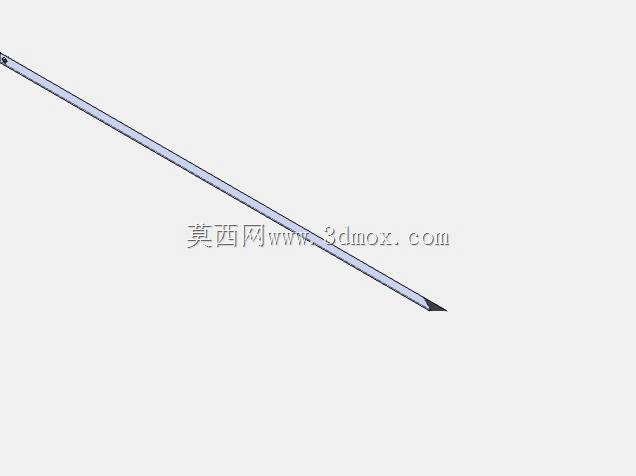

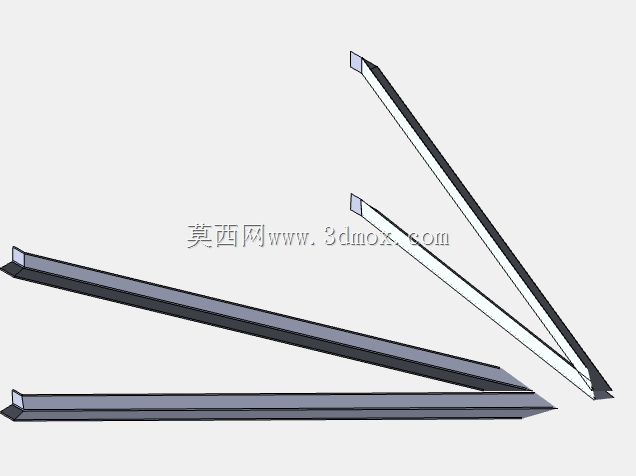

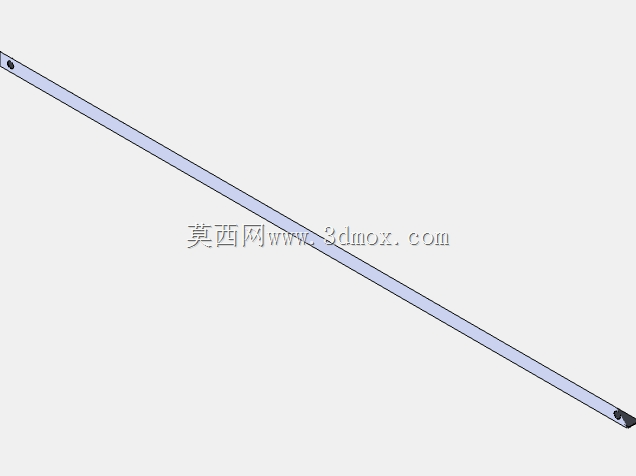

　　从实际工程应用角度出发，该结构的所有杆件规格都经过轴力验算，长细比控制在规范允许范围内，避免杆件在风振、覆冰载荷下出现失稳破坏。格构式的结构形式也让铁塔的迎风面通透率更高，相比实腹式结构大幅降低了风载荷对基础的作用力，减少了基础施工的工程量与成本。横担的下倾角设计也充分考虑了导线的弧垂特性，保证在最大弧垂工况下，导线对地面、树木、交叉跨越线路的距离满足安全规程要求。在细节处理上，所有杆件的端部都做了切角处理，避免节点处出现应力集中，连接节点板的形状也根据杆件传力路径优化，减少不必要的材料冗余，在保证结构强度的前提下控制整体自重，降低运输与吊装的施工难度。
