管壳式卧式热交换器内部结构展示

　　在化工、电力、暖通、食品加工等诸多工业场景中，不同温度流体间的热量传递是工艺流程里不可或缺的环节，管壳式热交换器作为应用范围最广的间壁式换热设备，凭借承压能力强、适配工况广、运维成本低的特点，占据了工业换热设备七成以上的应用份额。本次呈现的是固定管板式卧式管壳热交换器的剖视结构模型，完整还原了设备从外部壳体到内部管束的全部结构细节，可直接用于结构校核、工况模拟、教学演示等场景。

　　从实际应用场景来看，这类设备常被用于工艺介质的冷却或加热环节，比如化工厂区里循环水对高温反应出料的降温、热电系统中凝结水的余热回收、暖通系统里汽水换热制备生活热水，甚至在制冷机组里作为冷凝器、蒸发器使用，只要是两种流体不能直接接触、需要传递热量的工况，都能见到这类设备的身影。不同于沉浸式蛇管换热设备的低换热效率，也不同于板式换热器对介质清洁度、压力等级的严苛要求，管壳式结构可以适配从负压到数兆帕的压力区间，也能处理含少量杂质的工艺流体，适用边界更宽。

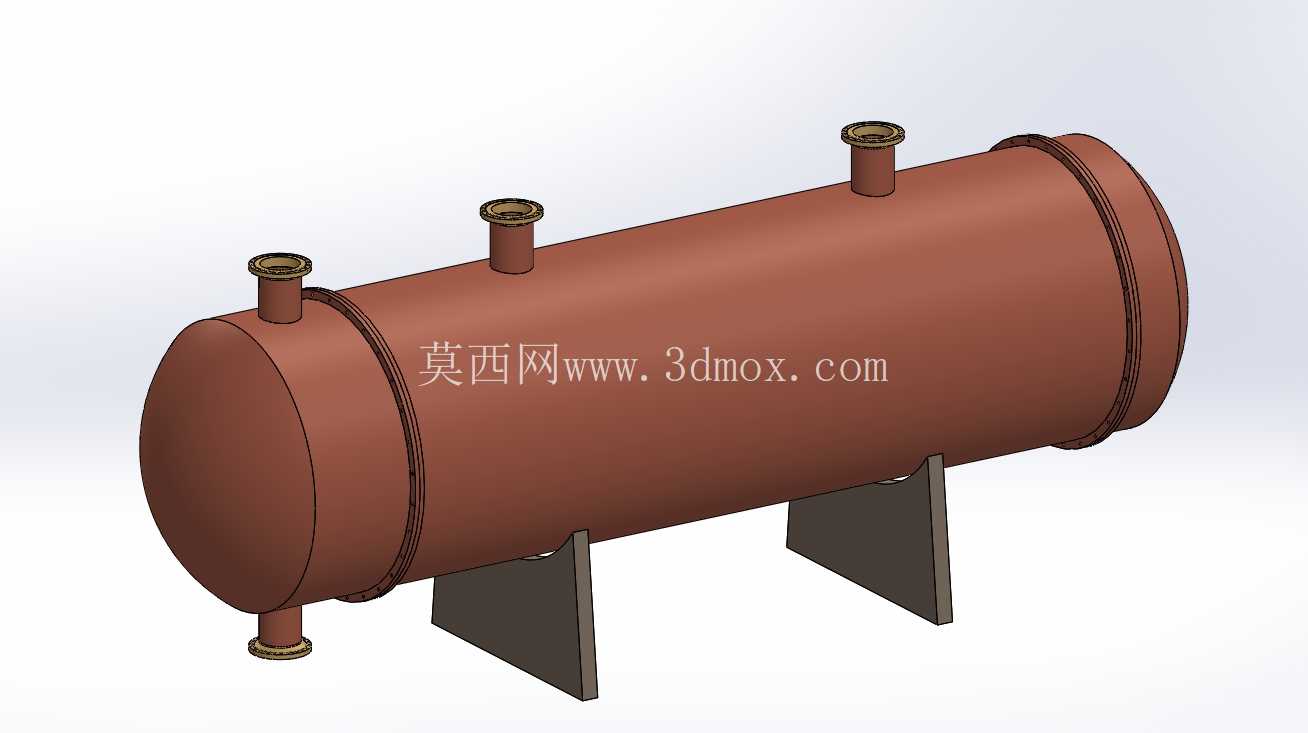

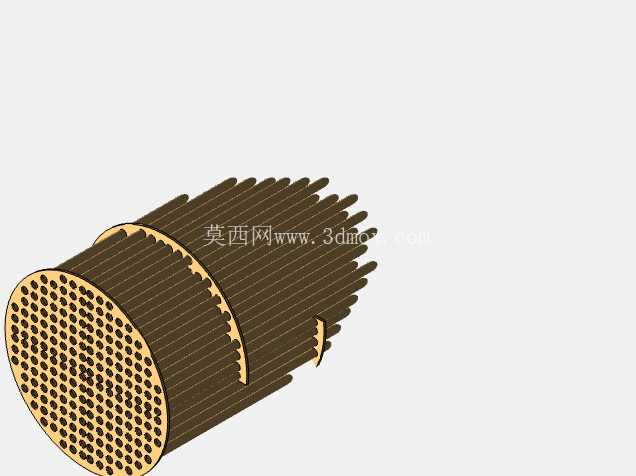

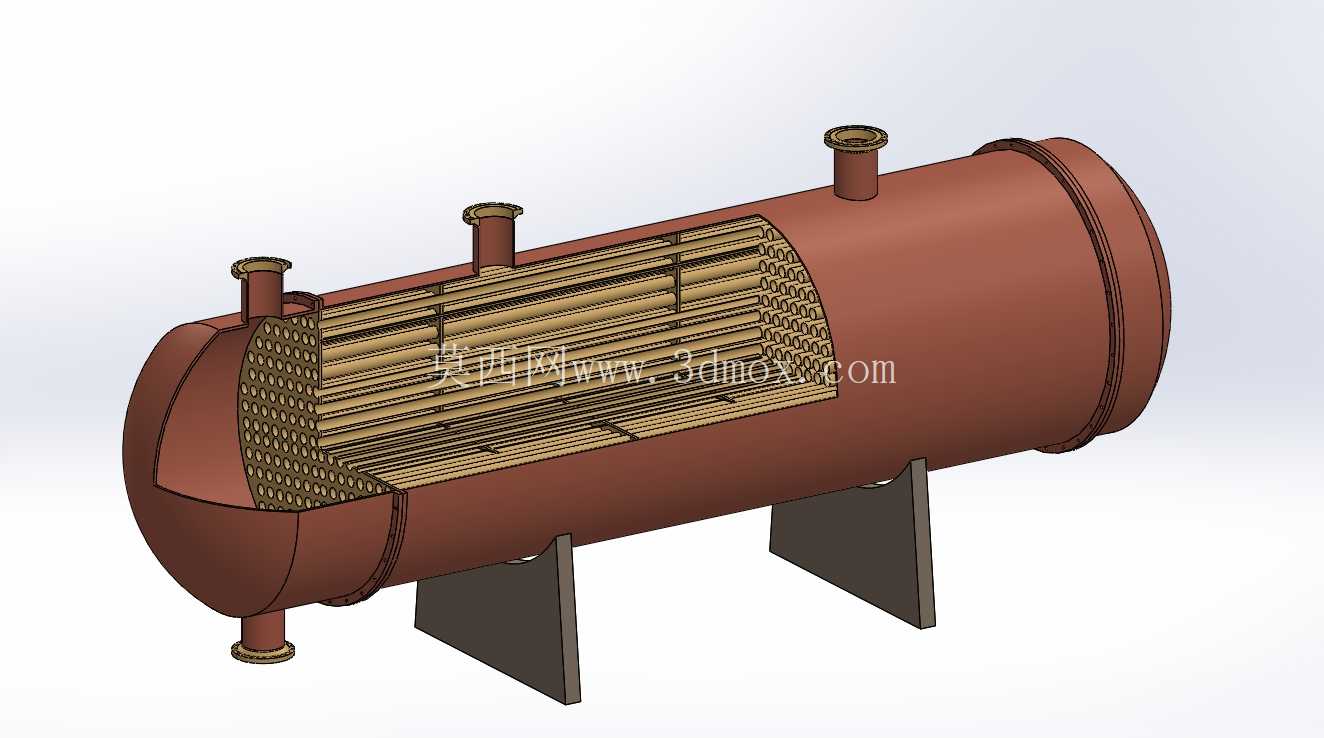

　　从设备功能特性来看，该模型做了半剖处理，能清晰看到内部的换热管束、折流板、管板、分程隔板结构：筒身横向布置，底部设置两个鞍式支座作为承重支撑，壳体上分布四个接管，分别对应壳程流体的进出口与管程流体的进出口，内部的折流板按照等间距排布，既可以支撑细长的换热管束避免运行中产生振动，又能引导壳程流体横向冲刷管束，提升壳程的换热系数，避免流体短路降低换热效率。管板位置将换热管两端固定，分隔管程与壳程的流体空间，避免两种介质串混，这也是间壁式换热的核心结构——两种流体分别在管内、管外的空间流动，通过换热管的管壁完成热量传递，全程不会发生介质混合，完全满足工艺上对介质隔离的要求。

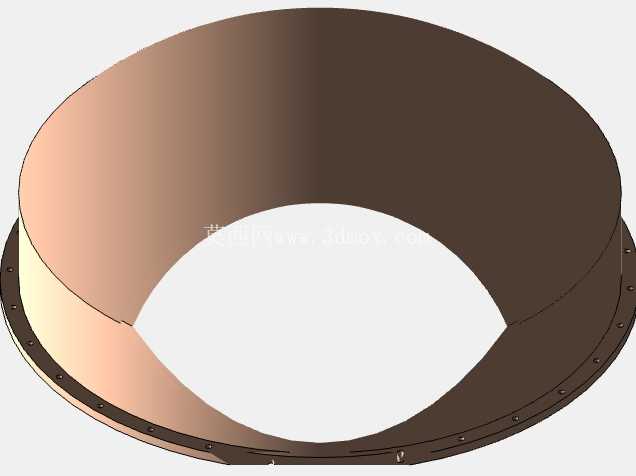

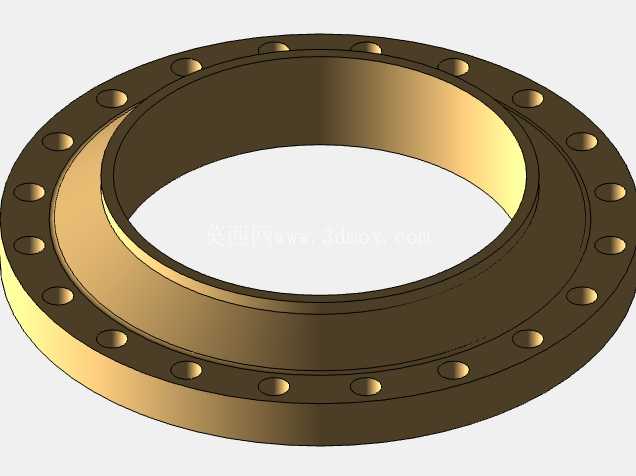

　　在设计思路的还原上，模型严格遵循常规管壳换热器的设计逻辑：鞍式支座的位置避开了筒体的环焊缝位置，支座的包角、垫板尺寸都按照卧式压力容器的支撑要求设置，避免筒体局部应力集中；接管的伸出长度、法兰连接面的位置都预留了管道安装的操作空间，不会出现现场配管时扳手无法操作的问题；内部换热管采用正三角形排布，在相同筒径下可以布置更多换热面积，兼顾设备紧凑性与换热效率；筒身两端的封头采用标准椭圆形封头，承压状态下应力分布更均匀，比平盖封头更节省材料，也能降低设备整体重量。

　　关于外形尺寸与安装边界，这类卧式换热器的安装需要预留足够的检修空间，尤其是管程一侧需要预留能抽出整个管束的操作距离，方便后期清洗换热管外壁、更换破损的换热管；设备安装时需要按照千分之一到千分之三的坡度找正，方便停机时排净壳程和管程内的残留介质，避免积液造成设备腐蚀或者冬季冻裂；鞍式支座的地脚螺栓需要设置长圆孔，适配设备运行时因温度变化产生的热胀冷缩位移，避免热应力拉坏螺栓或者筒体；接管位置的设计也充分考虑了流体的流向，壳程的进口设置在筒体上部、出口在下部，方便排气和排液，管程的进出口对应封头的分程腔室，让管程流体可以多次往返流经管束，提升管程的流速，进一步强化换热效果。

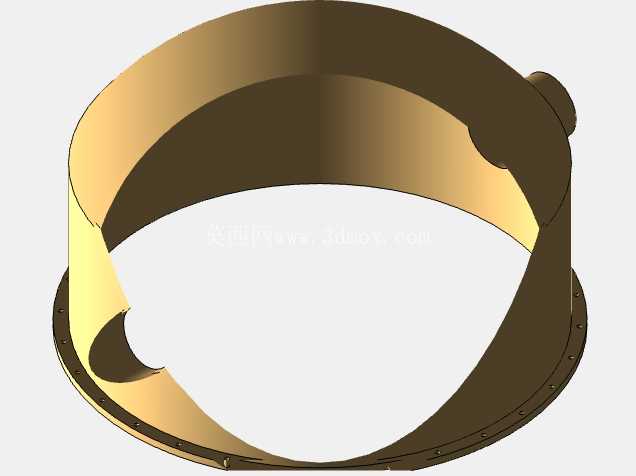

　　从结构细节来看，模型中换热管与管板的连接位置、折流板的拉杆固定结构、筒体上的接管补强结构都做了还原，没有省略影响结构认知的细节，不管是用于新员工的设备结构培训，还是做换热系统的三维布局模拟，都能准确还原设备的真实形态，不会因为结构缺失造成设计或者认知上的偏差。在实际工程选型中，这类固定管板结构的换热器更适合两种介质温差不大、或者壳程介质清洁不易结垢的工况，如果温差较大可以在筒体上设置膨胀节来抵消热应力，而这个基础模型可以作为参数化修改的基础，通过调整筒身长度、换热管数量、折流板间距来适配不同的换热负荷需求。
