钣金结构落地式金属板材成型加工设备

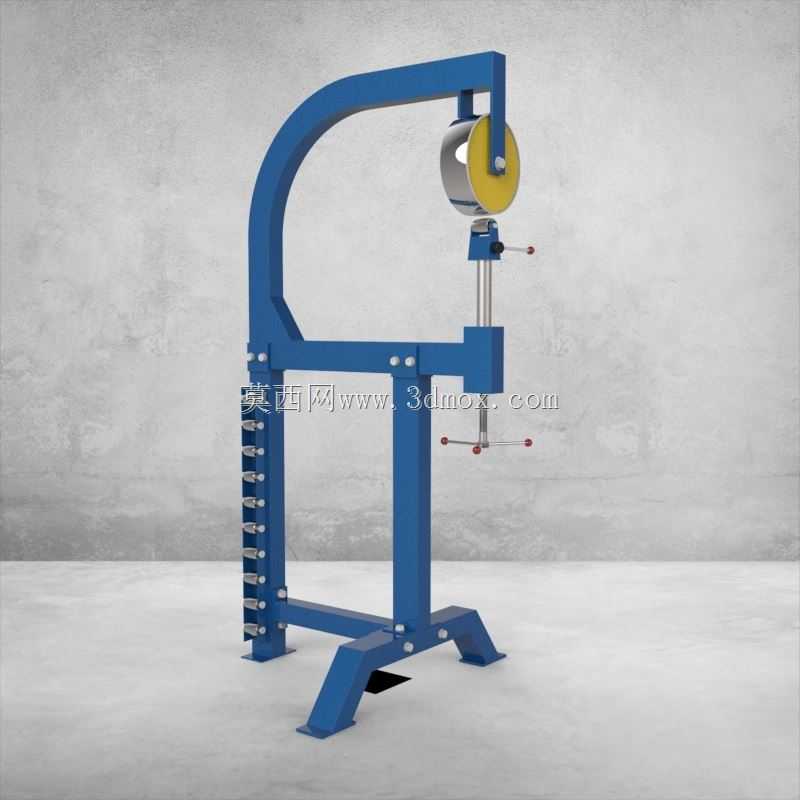

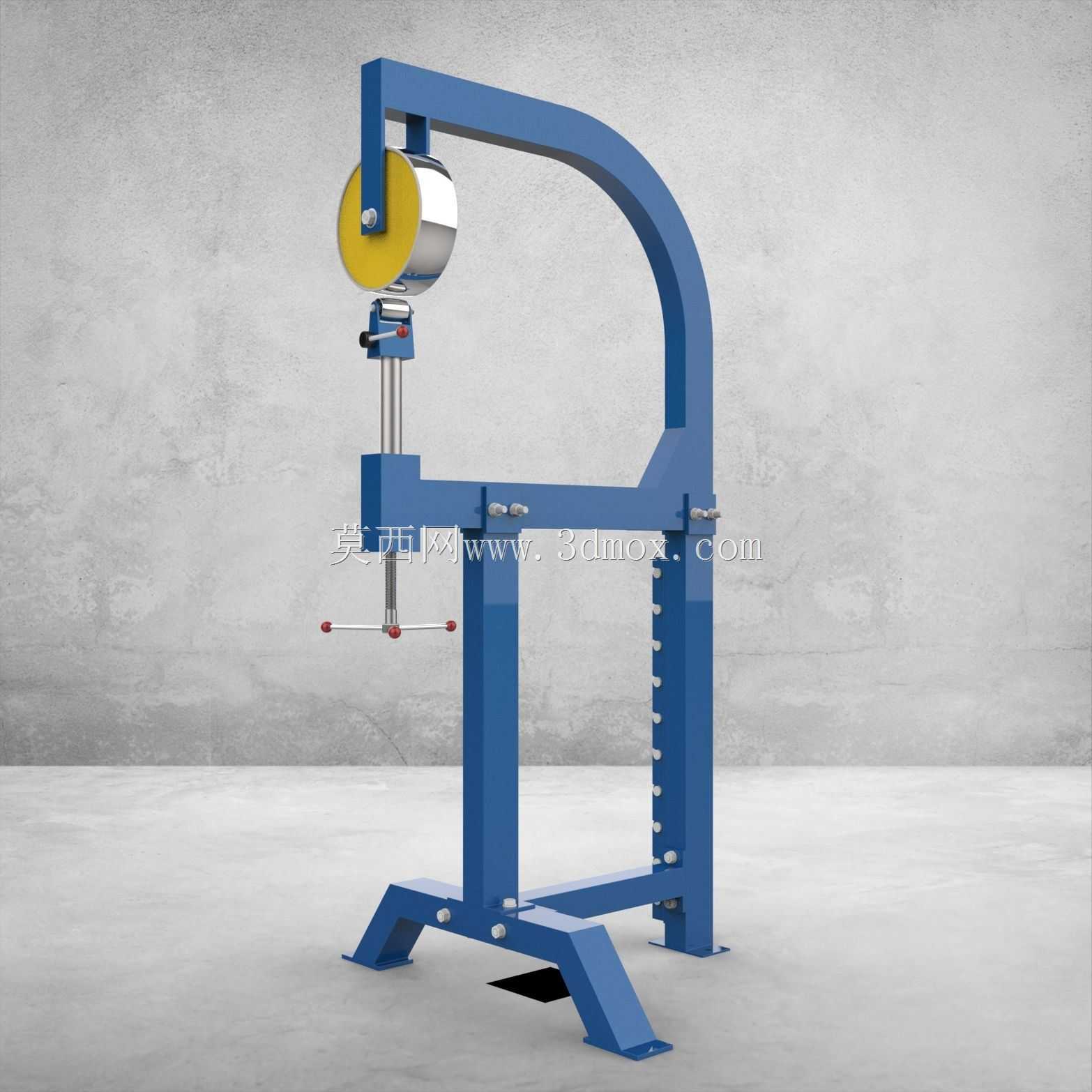

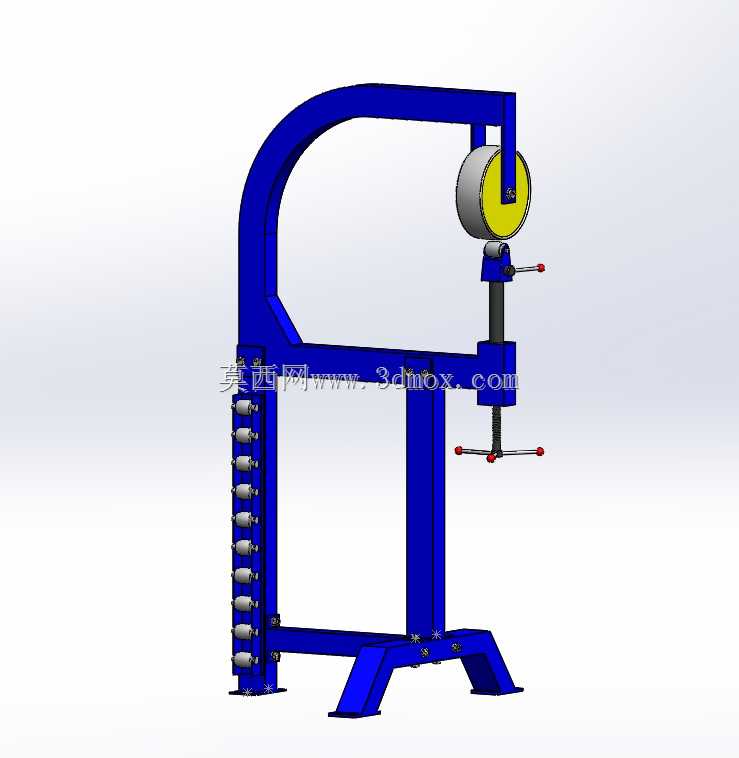

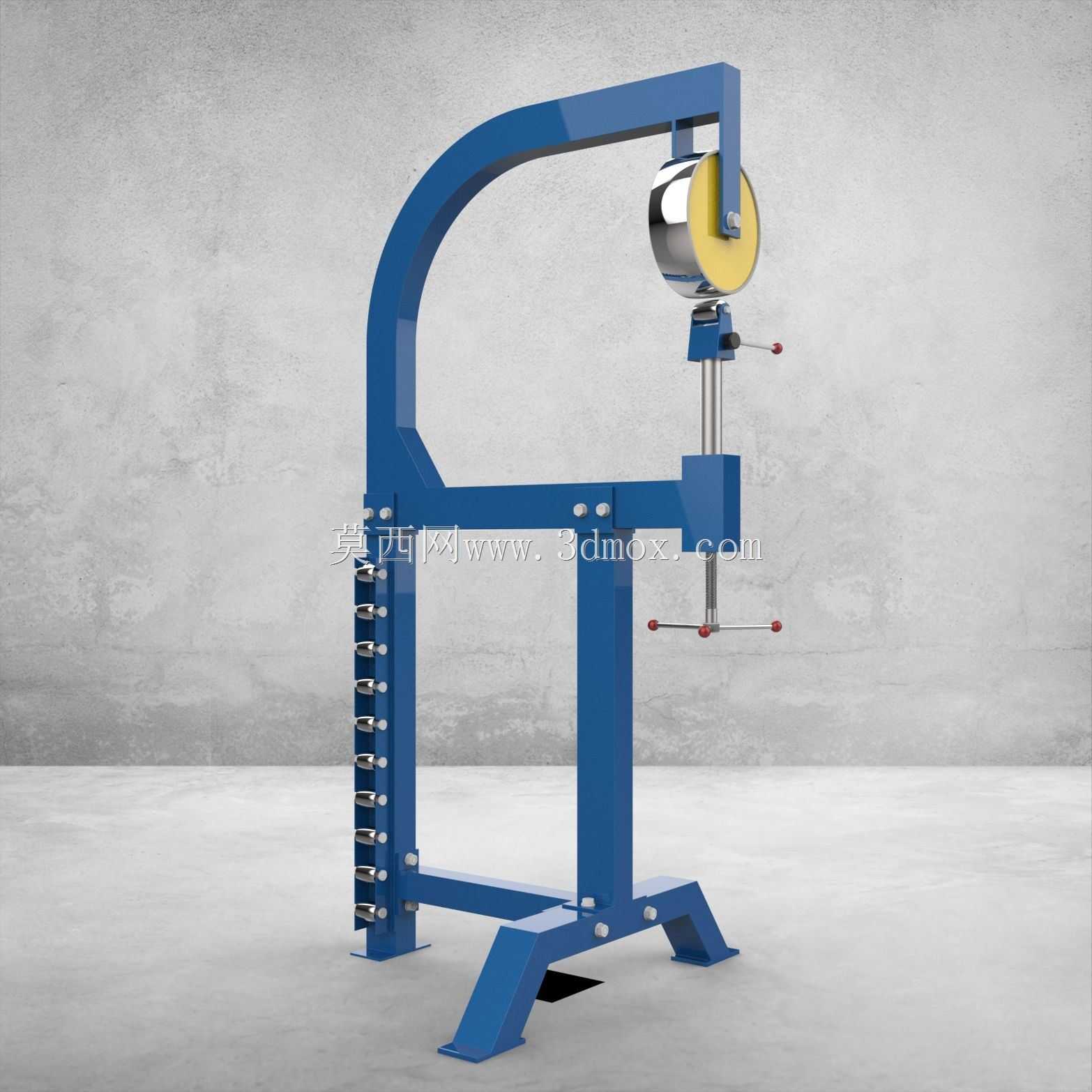

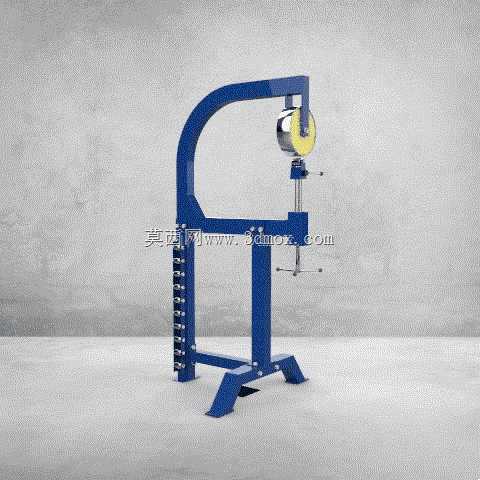

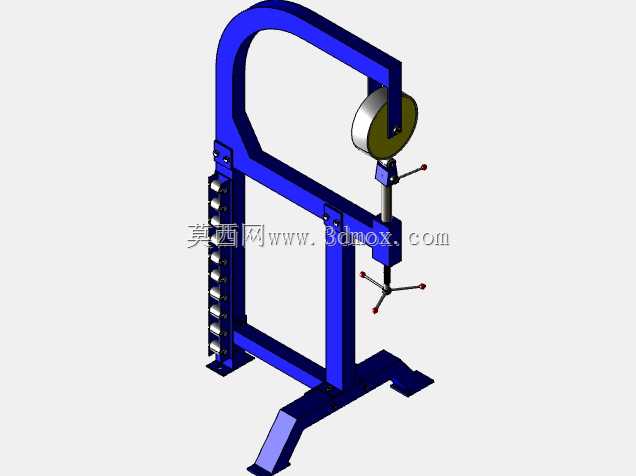

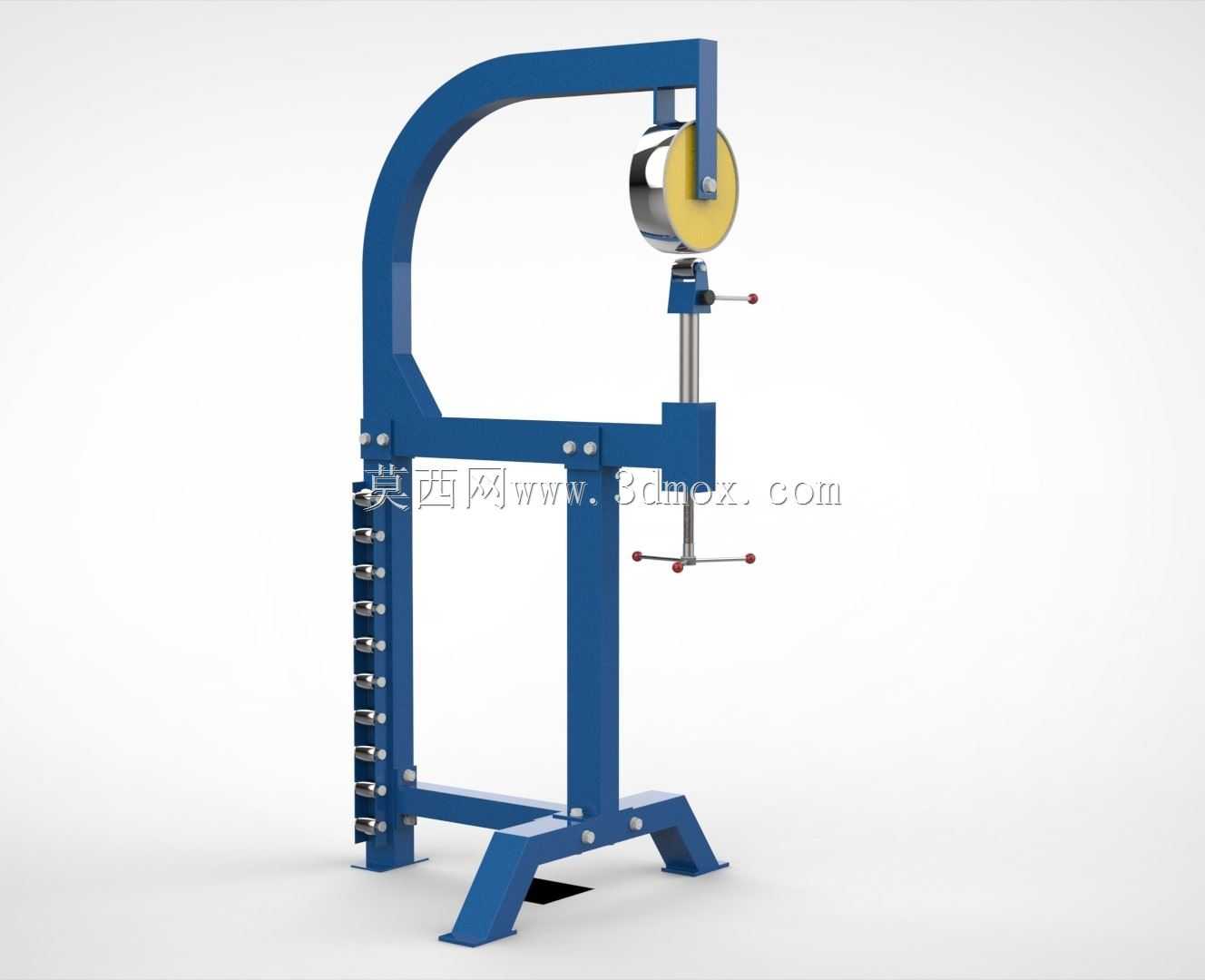

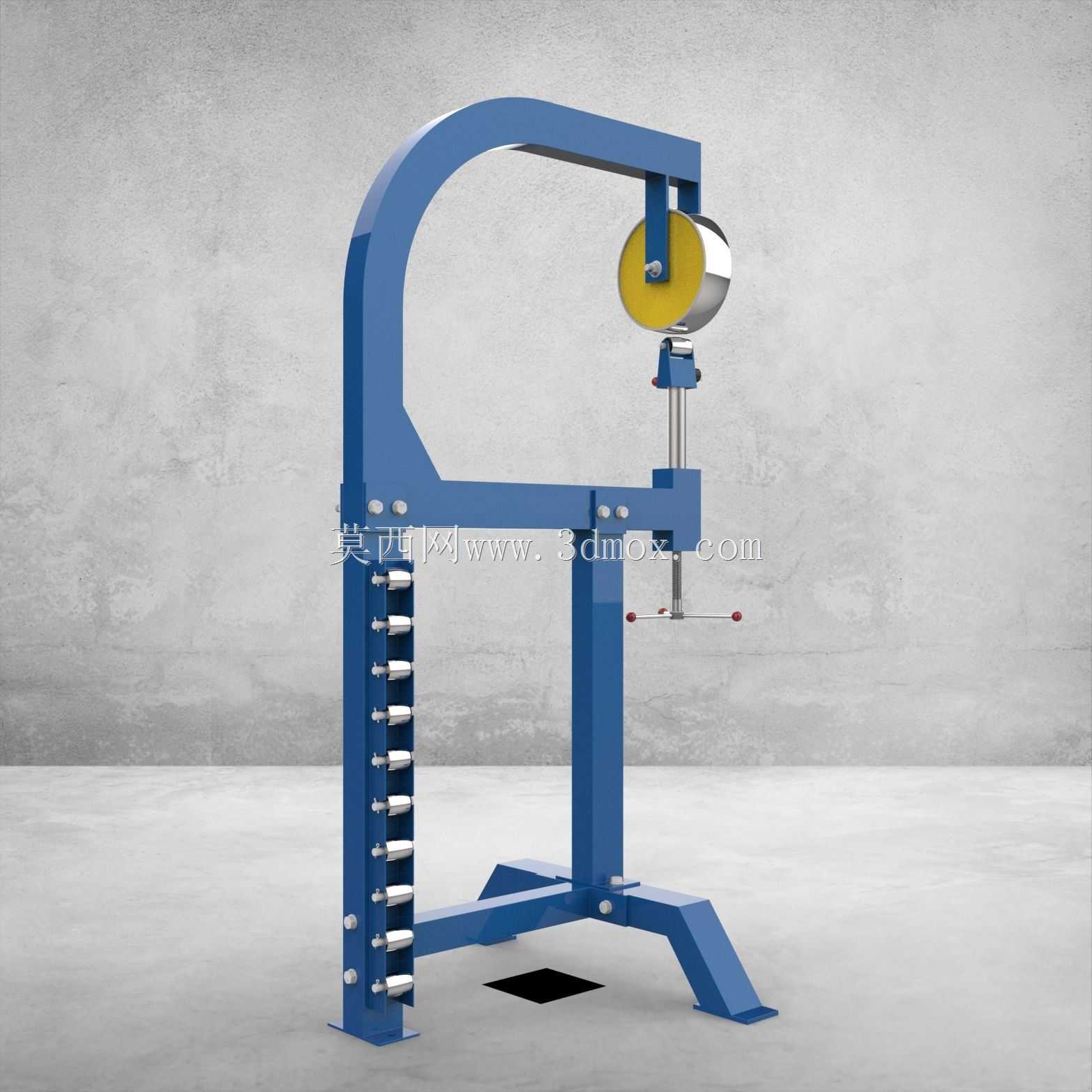

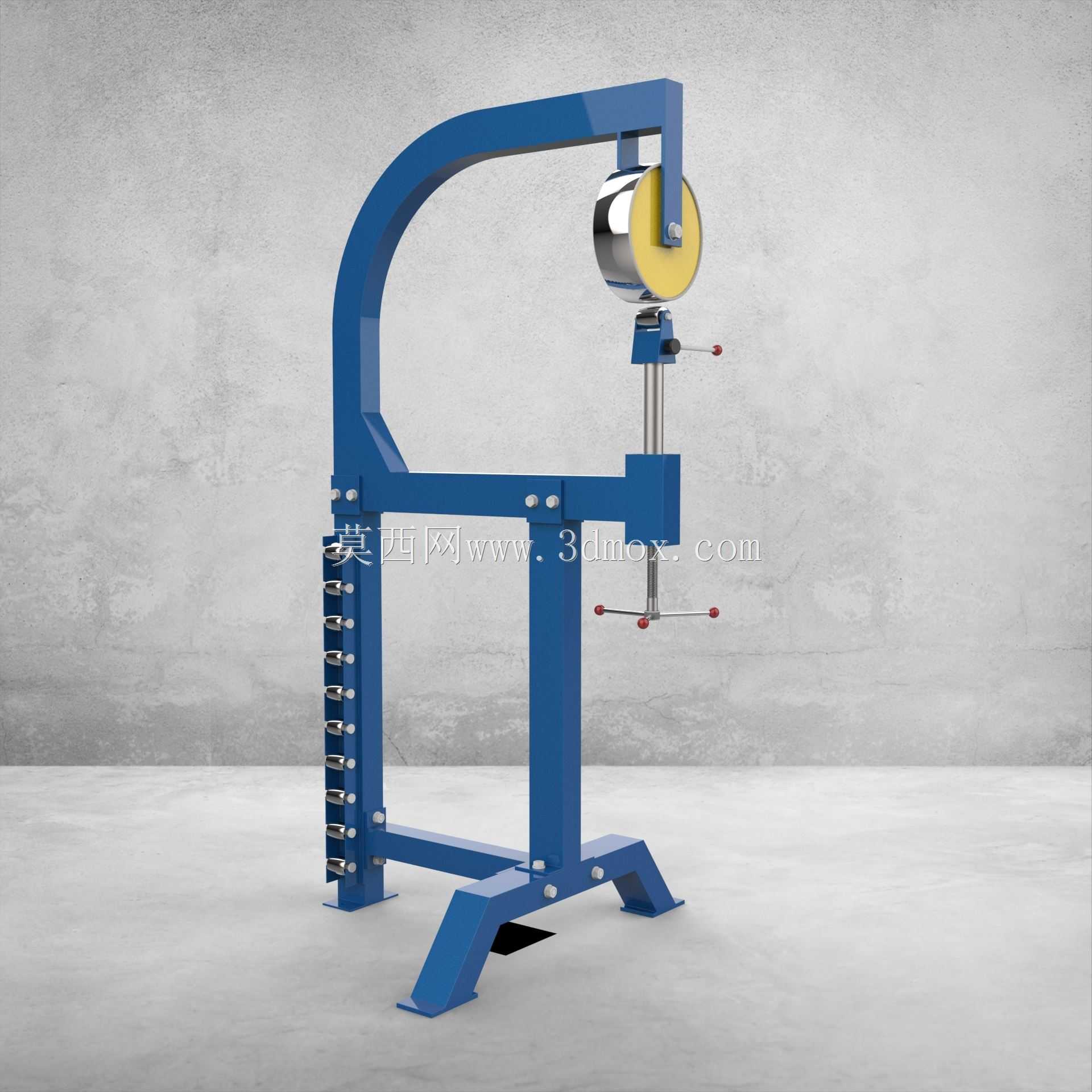

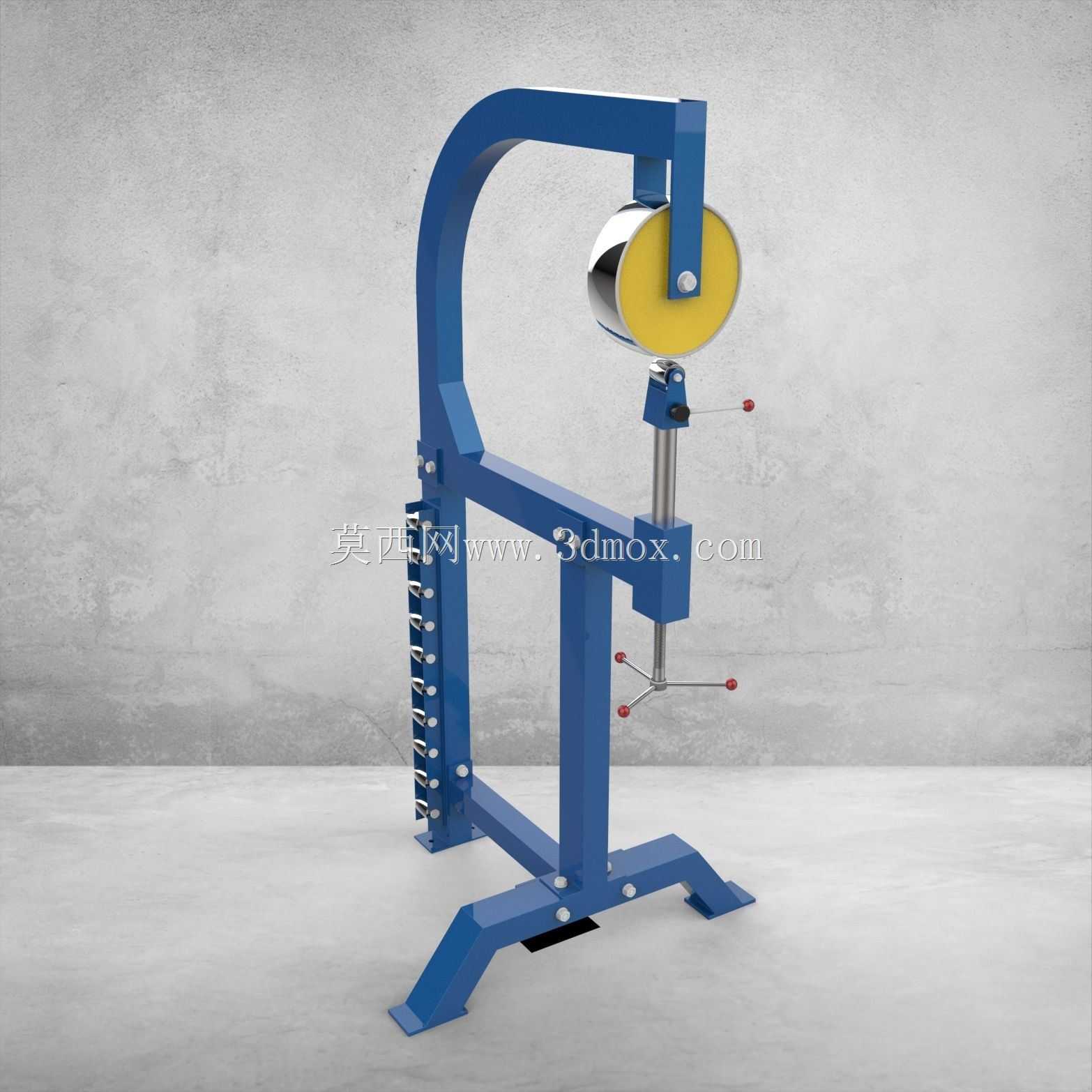

　　机架主体采用厚壁矩形钢管焊接后整体去应力处理，立柱侧部等距排布的多组调节工位，是为了适配不同成型深度的作业需求，每个工位都配有定位销孔与锁紧螺栓，更换作业位置时不需要额外划线对位，只需要将工作头组件插入对应工位后锁紧即可完成高度调节，调节行程覆盖0-450mm区间，能够满足常规小型钣金件的成型深度要求。设备顶部的轮组组件是动力传导的核心结构，黄色的导向轮与金属压轮配合，将手动输入的扭矩通过垂直布置的光轴传递到下部的工作压头，压头端部预留了标准工具装夹接口，可以根据不同的成型需求更换压头端头，比如圆弧成型头、折边压头、浅拉伸凸模等，不需要对主体结构做任何改动就能完成多工序切换。这款落地式金属成型设备，核心功能是针对厚度在0.5-3mm区间的铝板、薄钢板、软态有色金属板材完成拉伸、弯曲类成型作业，在小型钣金加工车间、五金制品试制工位、教学实训金工场地都有广泛的适配场景。从结构布局来看，设备采用C型开式机架设计，整体落地安装，底部为外扩式支腿结构，支腿与地面接触位置预留了膨胀螺栓安装孔位，安装时需要保证地面水平度误差不超过2mm/m，避免机架受力后出现偏载变形。

　　设计阶段优先考虑了手工操作的力臂匹配，操作手柄的回转半径设置为180mm，操作人员站立作业时手臂自然下垂即可握住手柄，单次扳动手柄的输入力不超过150N，不需要额外配置气动或电动动力源，在无供电的野外维修、临时加工场景也能正常使用。机架的C型开口宽度设置为320mm，能够允许宽度不超过300mm的板材从侧向送入作业区，对于长条型板材的局部成型作业，不需要对板材做截断处理，可以直接将待加工部位伸入开口区域完成作业，这一点在现场维修、非标构件改制场景下实用性很强。

　　设备的安装边界要求比较宽松，整体占地尺寸为长750mm、宽600mm、高1200mm，不需要做专门的设备基础，普通水泥地面通过四个膨胀螺栓固定即可使用，机架后部与墙面预留不小于100mm的检修空间就可以满足日常维护需求。在实际使用场景中，这类设备常被用于通风管道的虾米弯成型、铝制装饰件的圆弧拉弯、小型五金壳体的局部拉伸成型、薄钢板的小角度折边作业，相比大型冲压设备，它的投入成本低、占用空间小、操作门槛低，不需要专门的冲压工培训，普通金工操作人员经过半小时熟悉就能独立完成作业。

　　结构设计上特意将受力集中的C型机架转角处做了大圆弧过渡处理，避免应力集中导致的机架开裂，所有连接螺栓都采用8.8级高强度标准件，长期承受交变载荷也不会出现松动变形，立柱侧部的调节工位都做了沉孔处理，锁紧螺栓安装后不会突出立柱表面，避免送料时刮擦板材表面影响工件外观质量。压头与导向光轴的配合部位采用铜套滑动导向，配合间隙控制在0.02mm以内，保证压头下行过程中不会出现径向晃动，成型面的直线度误差可以控制在0.1mm/100mm以内，能够满足常规钣金件的成型精度要求。设备底部的中心位置预留了废料落料口，成型过程中产生的少量边角废料可以直接从落料口掉入下方的废料收集盒，不需要频繁清理作业台面，日常维护只需要定期给导向光轴、调节工位的定位销、轮组的转动轴承加注润滑脂即可，没有复杂的液压、电气系统，故障率极低，适合加工批次零散、成型形状多变的小型钣金加工场景。
