齿轮传动创意收纳箱结构设计

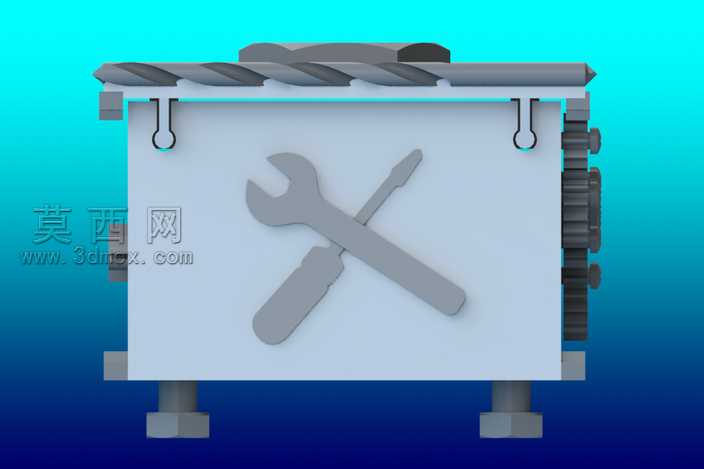

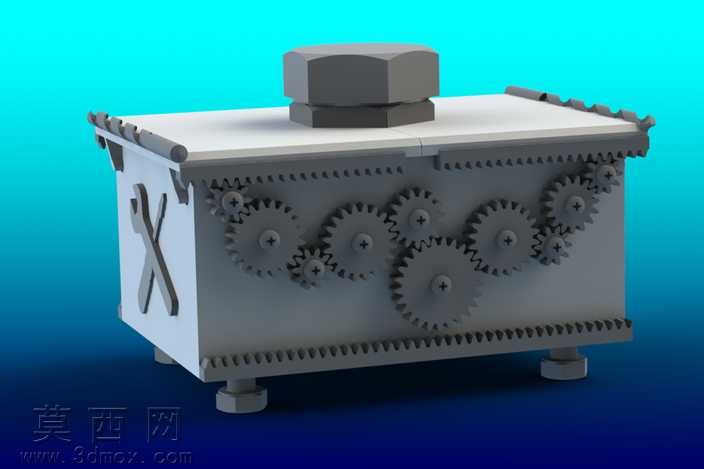

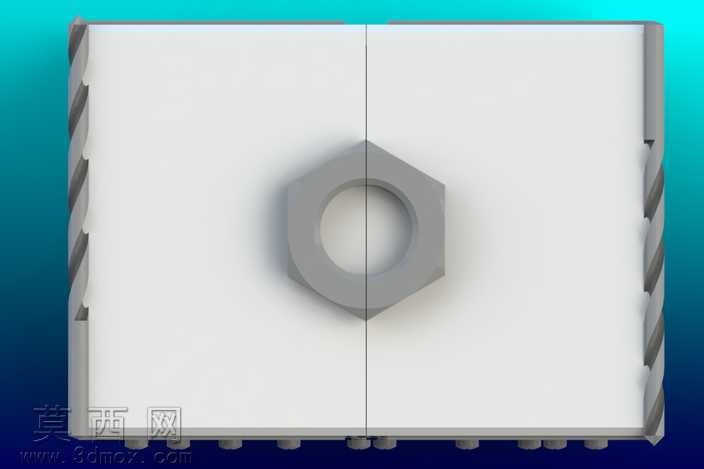

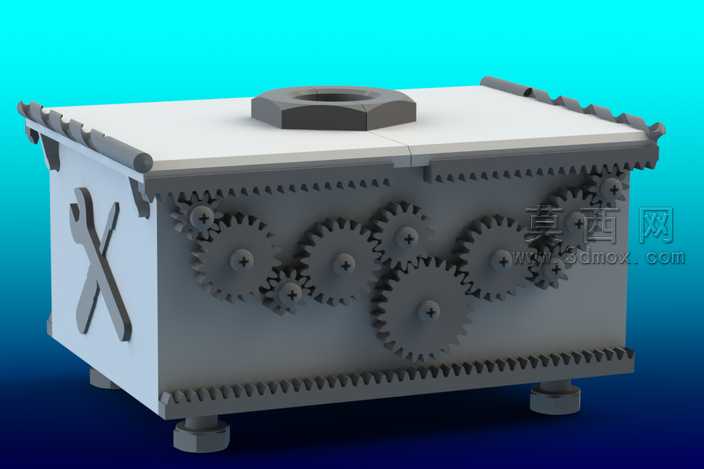

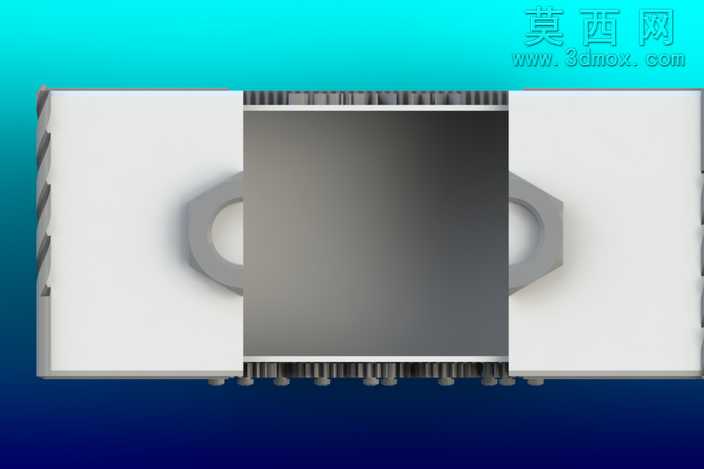

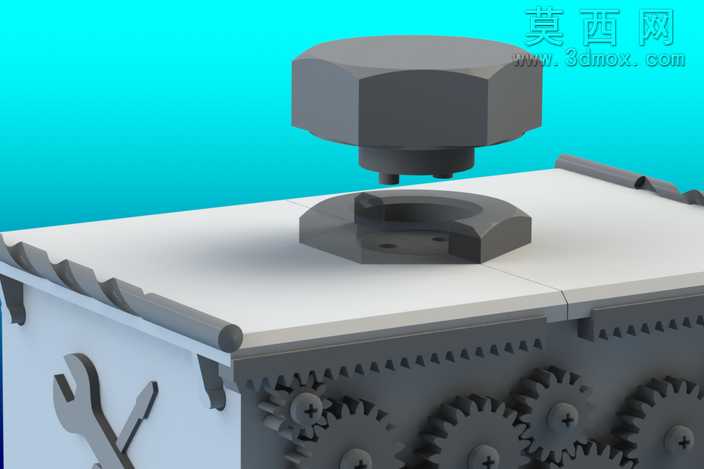

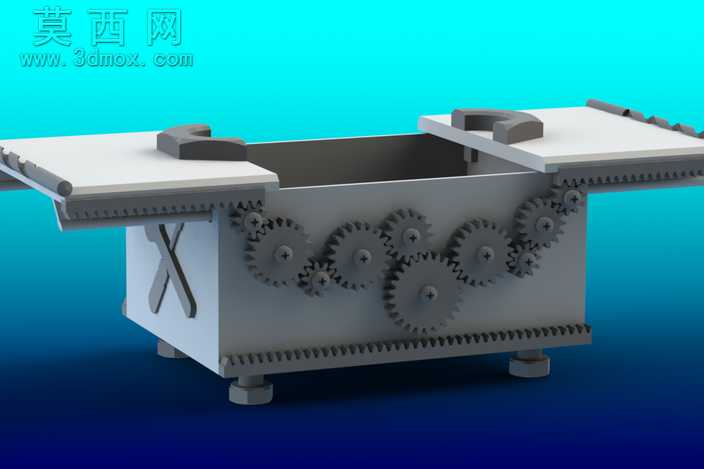

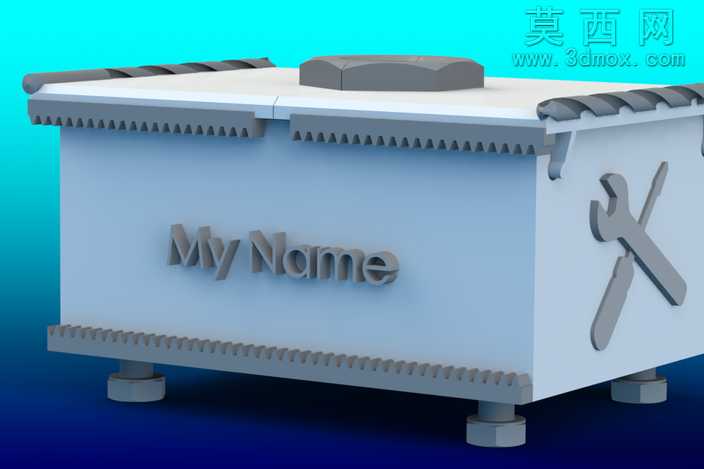

本作品采用三维参数化建模方式完成整体结构设计，首先对箱体主体进行基础特征搭建，以规整的长方体作为收纳腔体的基础形态，箱体边缘做等距齿状凸缘结构设计，既强化箱体的机械风格辨识度，也为上下盖的啮合定位提供结构基础。建模过程中对多组渐开线圆柱齿轮进行参数化绘制，严格按照传动比匹配各齿轮的模数、齿数与齿厚参数，保证齿轮组啮合时的传动顺滑度，齿轮组沿箱体侧面呈错落排布，通过不同直径齿轮的啮合联动，实现滑动开锁时的同步传动效果，带动箱盖完成解锁开启动作。箱体顶部设置六角形锁止旋钮，建模时对旋钮的六方棱角做圆角过渡处理，避免尖锐棱角带来的违和感，旋钮底部与内部锁止机构做装配约束，模拟旋钮转动时的锁止与释放动作。箱体侧面设计扳手造型的装饰性浮雕结构，与整体硬核机械风格形成呼应，底部设置四个圆柱形支撑脚，对支撑脚的安装位置做对称度校验，保证箱体放置时的平稳性。材质渲染阶段，箱体主体采用哑光磨砂金属材质，调整金属粗糙度参数模拟铸铁件的厚重质感，齿轮组采用略浅的金属色做区分，边缘齿状凸缘做轻微的磨损做旧效果，增强作品的工业氛围感，背景采用渐变青蓝色调，通过打光突出齿轮的立体轮廓与箱体的结构层次，整体渲染效果兼顾机械结构的严谨性与创意摆件的观赏性。设计思路上将实用收纳功能与机械传动趣味相结合，锁止机构通过螺栓柱与箱盖定位孔的配合实现锁定，滑动解锁时齿轮组同步转动带动两个箱盖分离，将机械传动的动态美感融入日常收纳用品的设计中，既保证了收纳箱体的密闭锁止功能，也通过可动的齿轮结构赋予作品互动趣味性。
