眼镜行业专用异形轧辊结构设计

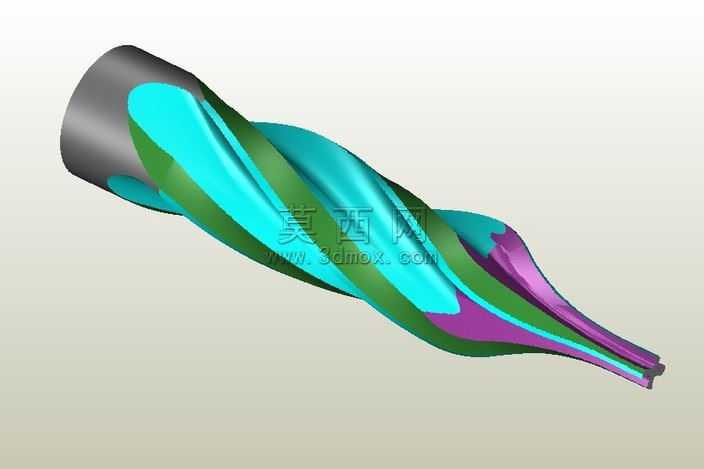

本作品为眼镜行业特殊轧机配套的异形轧辊三维建模设计，整体采用变径螺旋式曲面结构设计，建模阶段通过三维软件的扫掠、放样、曲面修剪等核心指令完成主体轮廓构建，首先根据眼镜型材成型的工艺需求确定轧辊的入口端圆柱基准尺寸，再逐步推演螺旋曲面的导程变化、截面轮廓渐变规律，保证从进料端到出料端的曲面过渡顺滑无拐点，避免型材加工过程中出现应力集中或表面拉伤问题。建模过程中对多组螺旋刃口的相位差进行了参数化约束，确保每一组成型曲面的角度、弧度完全匹配，可直接用于后续的加工刀路生成。渲染阶段采用多色分区材质方案，将不同功能的曲面区域分别赋予青蓝、翠绿、紫、金属灰等差异化材质，既可以清晰区分各成型工作面的边界，也能直观呈现曲面的扭转走向与空间位置关系，金属灰部分对应轧辊的装夹定位基准段，还原了金属轧辊的基础金属质感，彩色工作面则采用半哑光的工程塑料渲染质感，突出曲面的流畅形态。结构设计上充分考虑了眼镜型材的特殊成型需求，螺旋曲面的渐变弧度完全适配眼镜镜架等细长异形型材的截面变化，可在轧制过程中逐步将坯料挤压成型为目标截面，相比传统等径轧辊能够有效减少成型工序，提升型材加工的精度与表面质量。整体模型的曲面精度控制在0.01mm以内，所有相邻曲面之间均做了G2连续约束，保证模型导入加工仿真软件后不会出现破面、变形等问题，可直接对接五轴加工的工艺编程需求，为眼镜行业的特殊型材轧制提供了精准的三维设计参考。
