三爪自定心卡盘车床夹持工装

　　三爪自定心卡盘是普通车床、数控车床、外圆磨床及部分回转检测工位上最常见的工件夹持部件，其核心作用是在主轴回转过程中同步收拢三个活动卡爪，使圆形、正三边形或正六边形坯料自动对中并获得足够的夹紧力。该模型完整呈现了盘体、平面螺纹盘、小锥齿轮、卡爪、定位键槽及端面安装接口的装配关系，适合用于机床附件结构校核、夹具方案演示和工装设计参考。

　　从实际加工场景看，盘类、轴类、套类零件在车削外圆、镗孔、切槽、车端面时都需要稳定的回转基准。三爪联动结构通过盘体内的平面螺纹与三个卡爪底部齿纹啮合，当使用卡盘扳手转动任一小锥齿轮时，大锥齿轮带动螺纹盘旋转，三个卡爪沿径向等距移动，从而实现自动定心。相比四爪单动卡盘，它对规则回转体的装夹效率更高，对操作经验的依赖更低；相比弹簧夹头，它能够覆盖更宽的直径范围，对坯料尺寸公差的适应性更强。

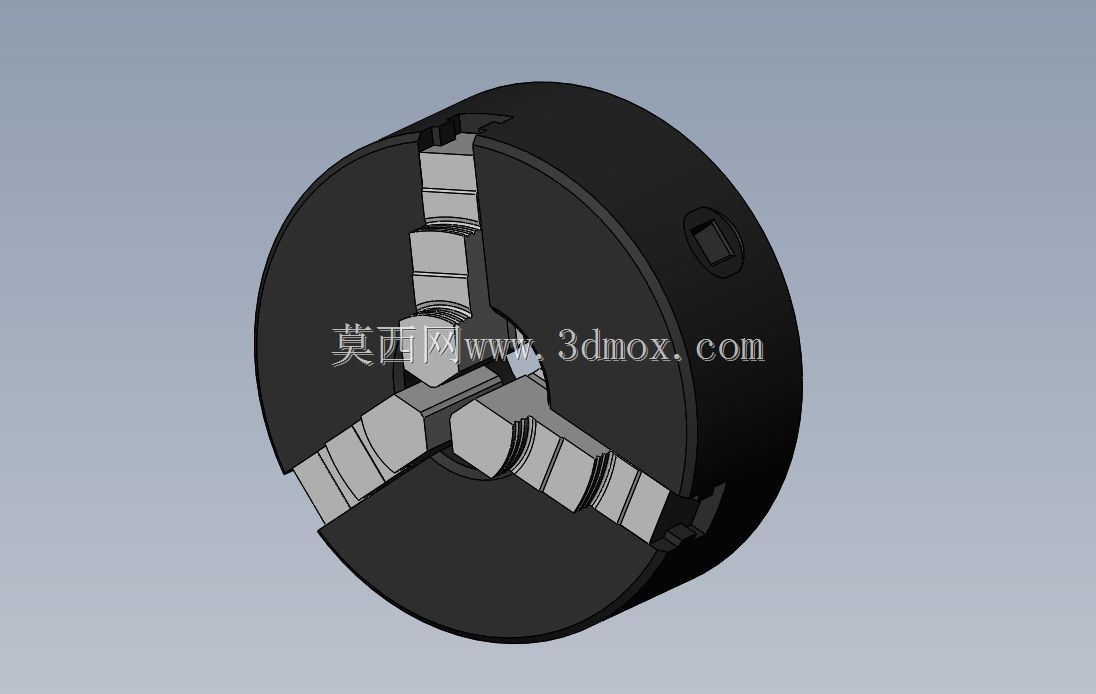

　　结构设计上，盘体承担主轴扭矩、切削反力和卡爪径向载荷，因此外形采用厚实圆柱盘结构，背部设置与机床主轴端面对应的止口和连接孔位。模型中可见盘体侧面均布的三个扳手孔，内部对应小锥齿轮安装位置；端面三条径向导轨槽用于约束卡爪运动方向，槽内的配合面需要控制直线度和间隙，避免卡爪移动卡滞或夹持偏心。卡爪采用分体式阶梯爪形式，正爪可夹持较小直径外圆，反爪翻转或更换后可夹持较大直径工件，爪面台阶能够适应不同坯料轮廓。

　　安装边界方面，这类卡盘通常通过后端止口与车床主轴前端定位面配合，再由螺栓或主轴连接盘锁紧。选型时需要同时核对盘体外径、主轴端连接形式、止口直径、螺栓分布圆以及卡爪最大张开范围。盘体直径决定可容纳的工件尺寸和整机回转空间，过大的卡盘会增加主轴悬伸质量并限制刀架靠近，过小则会限制夹持范围并降低夹紧刚性。模型在外形上保留了圆柱盘体、突出卡爪和侧面扳手孔等关键特征，便于在设备布局中检查门罩开启、刀具退避和上下料空间。

　　功能特性上，三爪同步运动保证了工件轴线与主轴轴线的基本重合，适合批量轴套、法兰坯、管料和规则型材的粗精加工。卡爪与导轨槽之间采用滑动配合，平面螺纹提供较大的力放大效果，操作者通过扳手输入较小扭矩即可获得可观的径向夹紧力。需要注意的是，自定心精度受卡爪磨损、螺纹间隙、盘体导轨精度和工件表面状态影响，精加工或薄壁件装夹时通常需要配合软爪镗修、衬套支撑或降低夹紧力，以减少变形和跳动。

　　设计思路层面，该类机构把定心、夹紧和回转承载集成在同一盘状部件内：内部锥齿轮负责将扳手扭矩传递给平面螺纹盘，平面螺纹把旋转运动转换为三个卡爪的径向直线运动，盘体导轨则承担弯曲和剪切载荷。三维建模时需要重点表达卡爪齿纹与螺纹盘的啮合关系、小锥齿轮与大齿圈的传动位置、卡爪在导轨槽中的行程极限，以及背部安装止口与端面孔系。对装配体而言，卡爪处于最小和最大夹持位置时的干涉检查尤为重要，既要保证三爪同步收拢，也要避免卡爪脱出导轨或撞击盘体中心。

　　在自动化产线中，该类卡盘也可与液压回转油缸、气动拉紧机构或中空动力卡盘改造方案配合，用于棒料送料、机器人上下料和数控车削单元。手动三爪结构虽然自动化程度较低，但其结构直观、维护方便、适用范围广，仍是单件小批量加工、维修车间和教学实训中的基础夹具。通过该三维模型，可以清晰观察卡盘内部运动逻辑，并在机床选型、夹具设计和加工工艺规划时判断工件直径、夹持长度、主轴接口及操作空间是否匹配。
