龙门式木工数控雕刻铣削加工设备

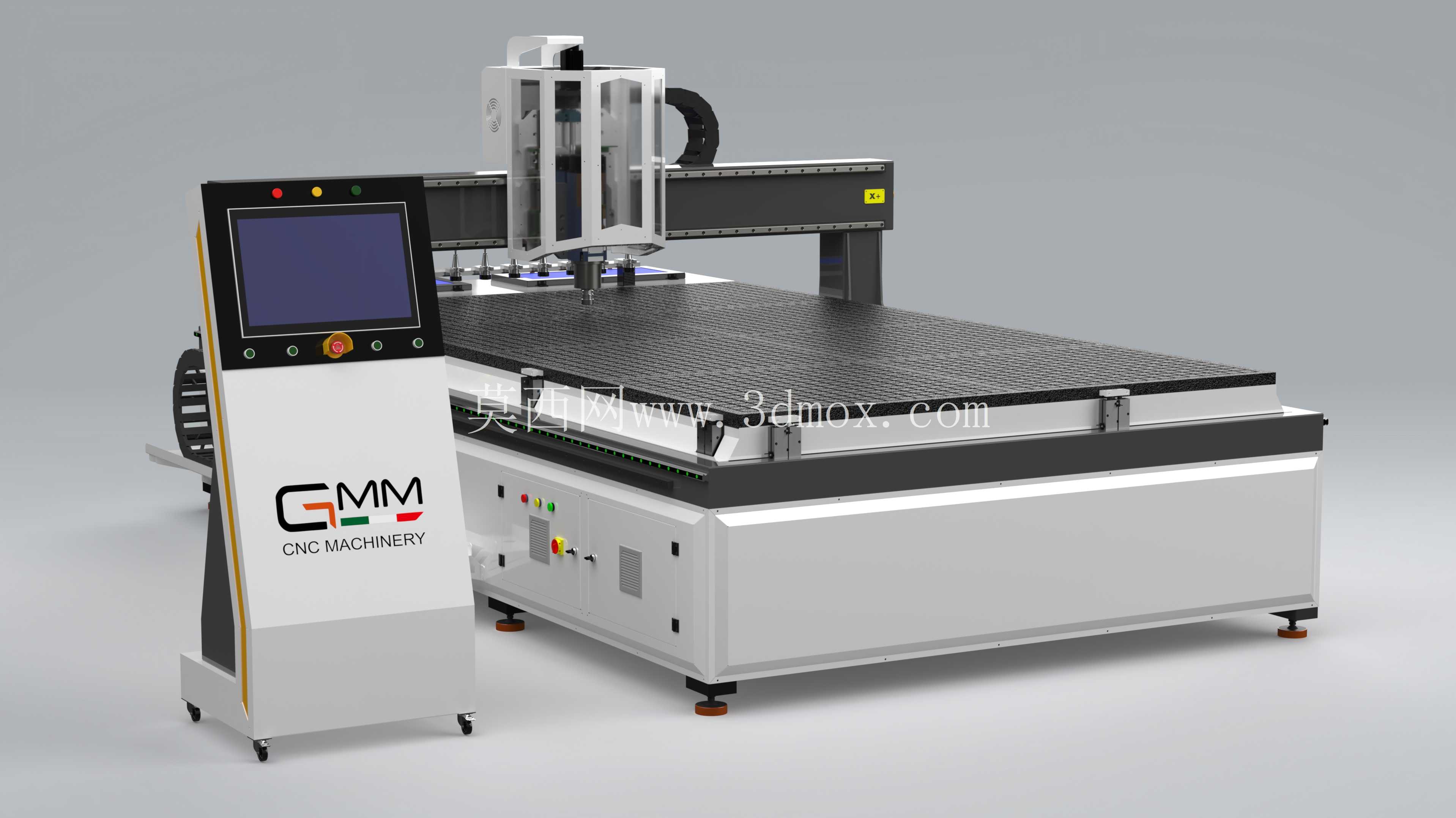

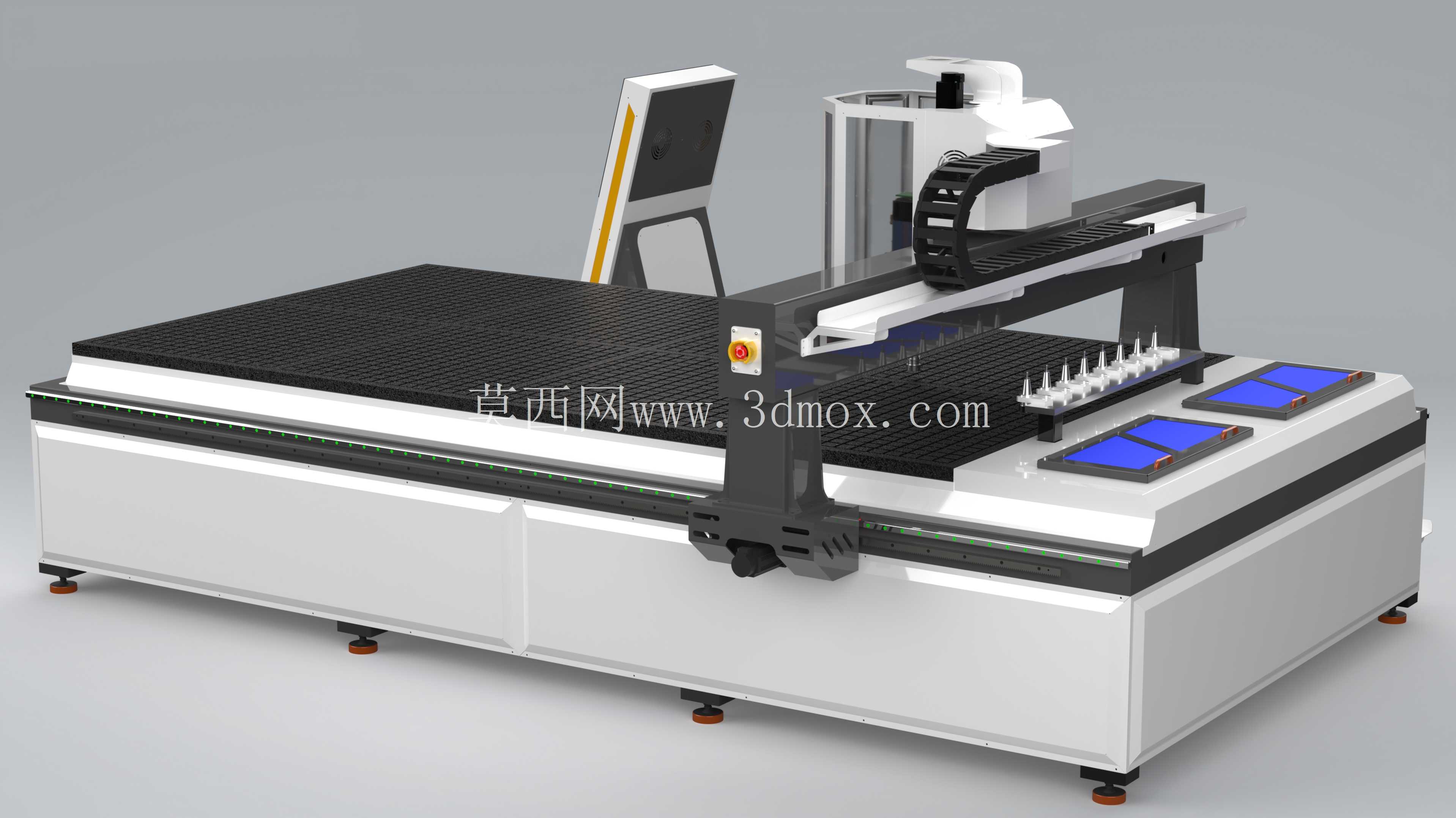

　　该套三维结构完整呈现了一台面向板材加工场景的龙门移动式数控铣削设备，整机由床身工作台组件、龙门横梁传动组件、Z轴主轴滑枕组件、独立立式操作控制柜、床身调平支撑脚、电气与气动辅件等部分构成，建模时各装配层级拆分清晰，运动副的配合边界、安装定位面均按实际设备装配逻辑搭建，可直接用于设备结构校核、非标改型设计参考。

　　从现场应用维度看，这类设备广泛部署在家具制造车间、广告标识加工门店、装饰板材加工厂、非金属模具加工工位，核心加工对象覆盖实木板、密度板、刨花板、亚克力板、PVC板、轻量铝塑板等常见平面工件，可完成板材开料裁板、平面浮雕雕刻、异形轮廓铣削、钻孔开槽、工艺花边切割等多道工序，替代传统手持镂铣、推台锯裁板的人工作业模式，单台设备可同时承接批量标准件裁切与定制化异形件加工任务，适配多品种小批量的柔性生产需求。

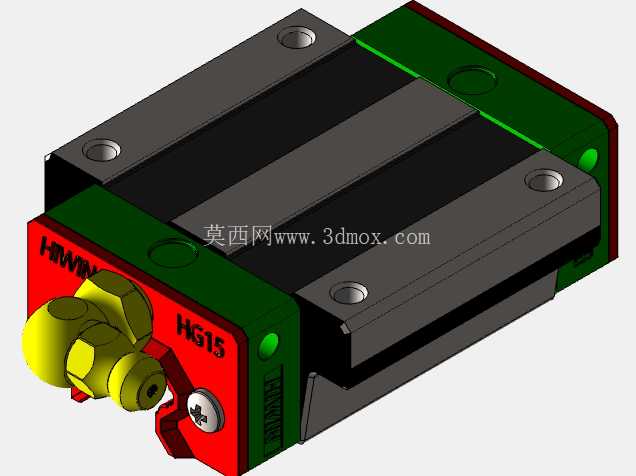

　　设备的功能布局经过实际产线验证：床身台面采用大面积格栅式真空吸附结构，台面分区布置密封槽与吸附孔，加工时可通过真空负压直接将整张板材牢牢固定在工作台面，无需逐个加装夹具压板，既减少板材装夹辅助工时，也避免压板干涉刀具走刀路径，针对小尺寸工件也可切换为机械压板装夹模式，适配不同尺寸坯料的固定需求。龙门横梁沿床身两侧的纵向直线导轨做Y向进给，横梁上搭载的滑座沿横梁导轨完成X向横向移动，前端Z轴滑枕带动高速电主轴完成垂直方向的进刀与抬刀动作，三个进给轴均采用伺服电机搭配精密减速机驱动，传动侧选用高精度研磨齿轮齿条或者滚珠丝杠组件，导轨副采用防尘密封的直线导轨，全程运动平稳，高速走刀时无明显振动，可保证铣削加工的轮廓精度与表面光洁度。

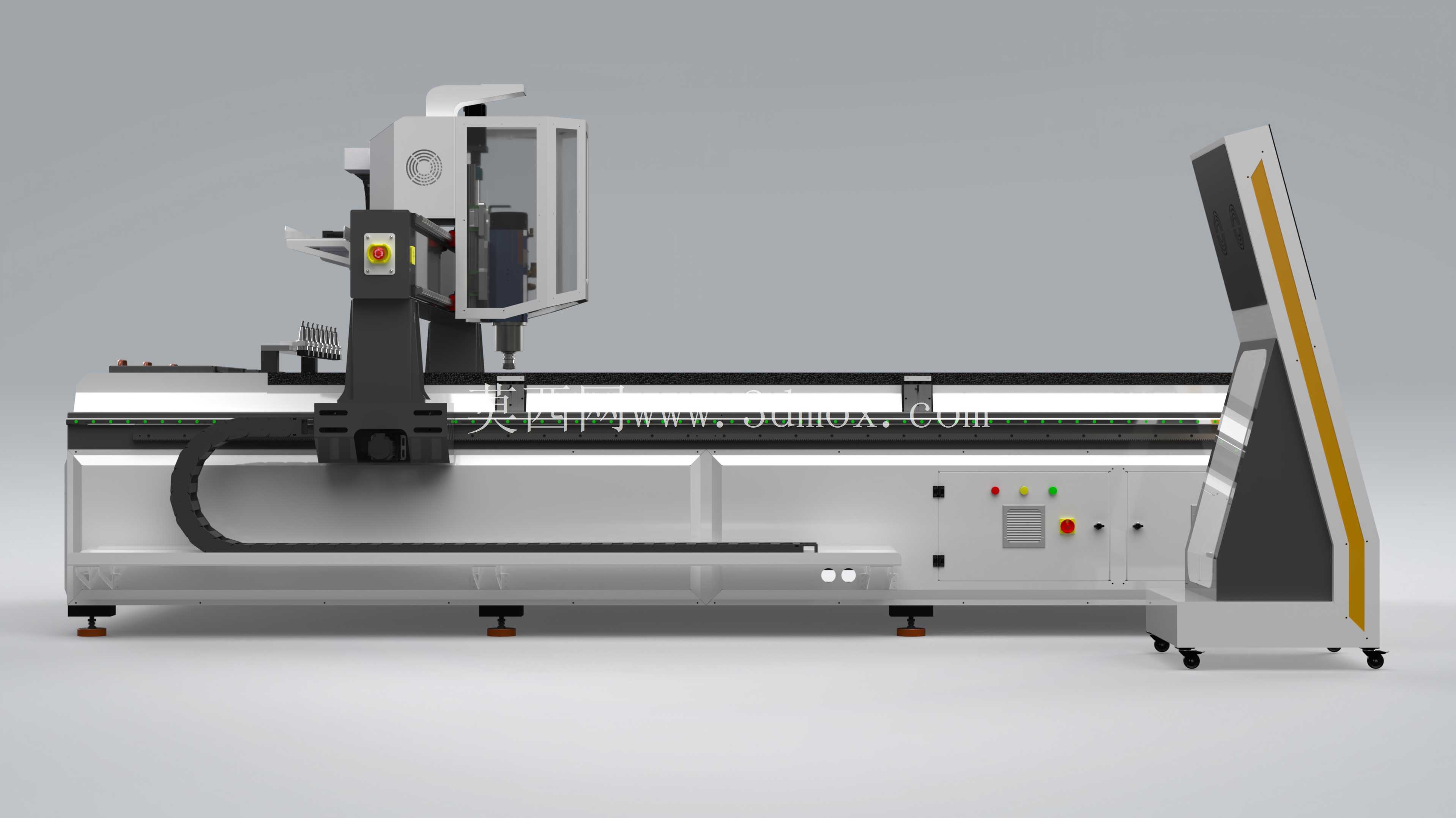

　　独立布置的立式操作柜是该设备的典型设计特征，柜体与主机床身采用分离式安装，操作人员可根据车间走线、上料通道的实际布局调整控制柜摆放位置，规避加工区域的木屑、切削液飞溅对触控屏、操作按钮的污染；柜面倾斜布置触控显示屏，下方集成急停按钮、启动停止按钮、状态指示灯与手轮接口，操作高度符合人体工程学，操作人员站立状态下即可完成参数调取、对刀操作、工序启停全部动作，柜体底部自带移动脚轮与定位支撑，移位与固定都十分便捷。

　　结构设计阶段重点考量了整机刚性与安装边界：床身采用厚壁型钢焊接后经时效去应力处理，底部均匀布置可调式减震支撑脚，安装时无需提前浇筑专用设备地基，仅需将车间水泥地面找平，逐个调整支撑脚高度即可完成整机水平校准，大幅降低车间部署的基建成本。整机长宽高方向的外伸边界在建模时已完整预留：操作柜与主机床身之间预留检修走线空间，床身前后侧预留板材上下料的操作距离，横梁移动至两端极限位置时不会与车间墙体、周边输送设备发生干涉，Z轴主轴滑枕上行至最高位时换刀操作空间充足，下行至最低进给位时主轴刀具可完全覆盖工作台面的全部加工区域，无加工死角。

　　细节结构上，主轴侧配套集尘罩接口，可直接对接车间中央除尘系统，加工产生的木屑、粉尘可随刀路实时被吸走，改善车间作业环境；横梁两端布置限位防撞块与行程开关，超程时可快速触发停机，避免运动部件硬碰撞；床身侧面预留电气接线端口、气动接口，现场布线接气时无需额外拆解机身护罩，安装维护效率大幅提升。整套模型的管线排布、护罩折弯、紧固件装配位置均还原真实设备的工程状态，结构设计人员可在此基础上快速改型调整加工幅面、更换主轴功率、增减自动换刀组件，快速衍生出不同规格的专用铣雕设备。
