三叉式手拧固定锁紧旋钮带外螺纹

　　这类三叉形手拧固定旋钮在车间设备、工装夹具、检测台架以及阀门调节机构里使用频率很高，核心作用是让操作人员无需借助扳手，直接通过手部施力就能完成压紧、定位、锁止和松开动作。实际装配现场中，很多盖板、导向板、可调挡块和小型工装压条需要频繁拆装或微调位置，如果全部采用普通六角螺栓，操作人员每次都要寻找对应规格扳手，既打断调试节奏，也容易在多品种小批量生产中造成工具遗漏。采用三翼式塑料旋钮后，手指可以自然搭在三个延伸臂上，旋转时力臂更长，相同手部握力下能够获得更大的拧紧扭矩，锁紧过程更顺手。

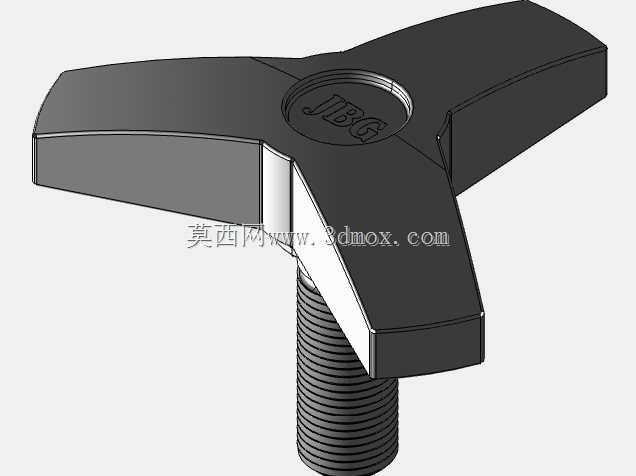

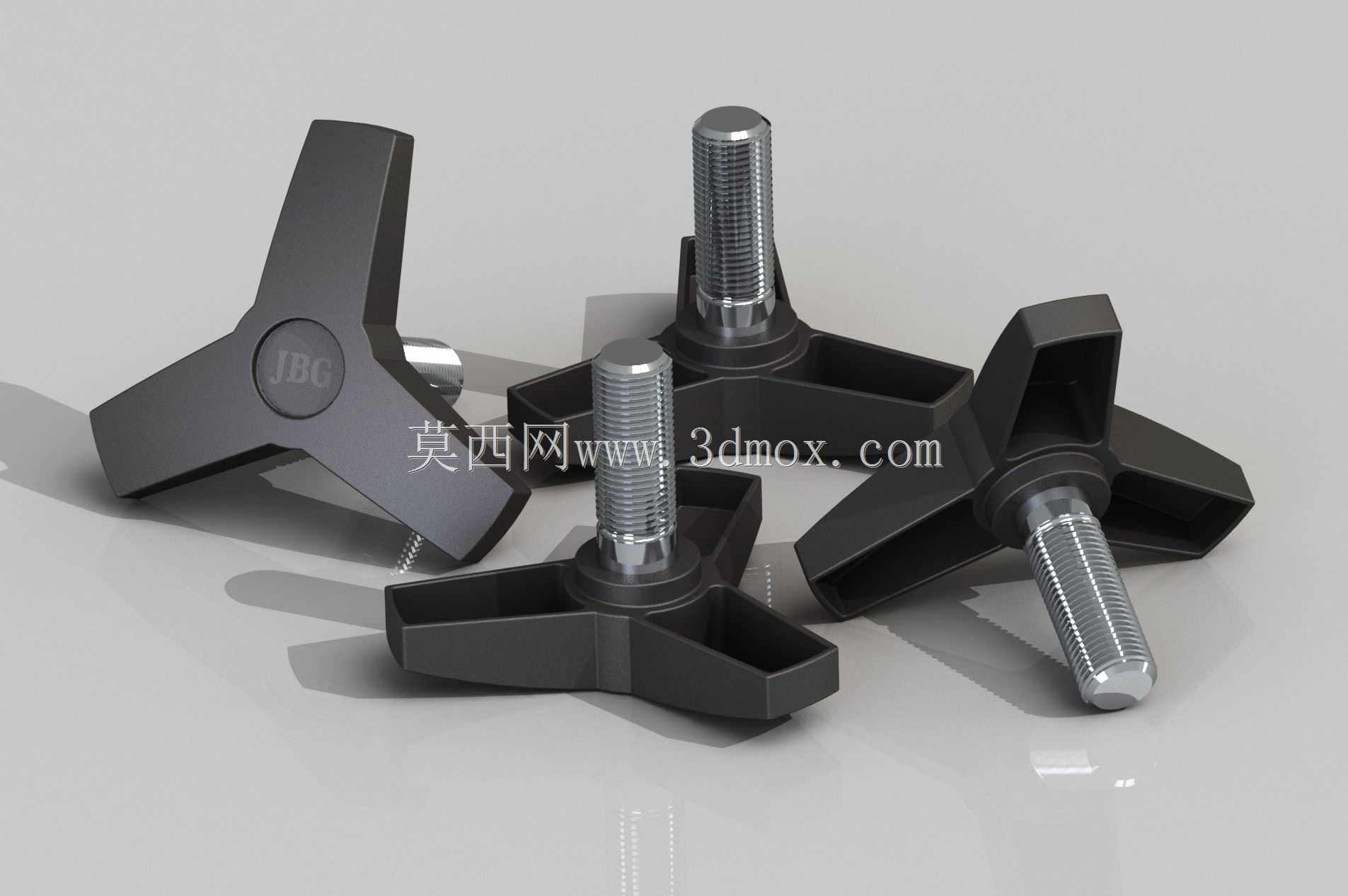

　　从结构上看，该零件由黑色工程塑料握持本体和金属外螺纹螺柱组合而成。塑料手柄部分采用三辐对称布局，三个翼片从中心轮毂向外伸展，相邻翼片之间形成较大的镂空区域。这种布局不是单纯为了外观，而是兼顾握持空间、材料用量和受力传递：翼片边缘做了加厚和圆角过渡，避免手拧时局部棱角压手；中心区域包裹金属嵌件，将螺纹件承受的轴向拉力分散到整个塑料本体上。金属螺柱从手柄中心伸出，杆部带有标准外螺纹，端部保留完整螺纹收尾，旋入配套螺母或设备螺纹孔后，可通过旋钮端面压紧被固定件。

　　设计这类旋钮时，首先要确认的是安装边界。手柄外径决定了手拧时的力臂，也决定了设备面板上需要预留的旋转空间；三翼结构在转动时，翼片端部会扫过一个圆形区域，周围若布置气管、线缆、传感器或相邻手柄，必须留出间隙，避免转动过程中发生干涉。螺纹螺柱的长度则需要根据被压紧件厚度、垫片厚度以及旋入深度共同确定：旋入长度过短会导致啮合牙数不足，受振动后容易松脱；螺柱过长则可能在压紧后顶伤内部零件，或使旋钮无法贴合压紧面。实际建模时，应将手柄包覆区、螺纹有效旋合区、外露光杆区和末端倒角区分开表达，方便后续出工程图和核对装配关系。

　　在功能特性方面，三叉手柄相比单翼旋钮或小型滚花旋钮，更适合需要中等锁紧力的场合。它不需要很大操作空间，却能提供三个明确的施力位置；操作者从不同角度接近设备时，都能找到其中一个翼片进行拨动。对于减压阀、仪表支架、滑动定位座等需要人工调整的部位，这种结构可以快速完成“松开—移位—锁紧”的循环。塑料本体还能降低金属手柄直接接触设备时产生的磕碰和导电风险，表面哑光处理后不易留下明显手印，在日常维护中比较实用。

　　三维结构处理时，手柄主体可围绕中心轮毂建立对称骨架，再对翼片进行拔模和圆角细化。翼片并非等厚平板，而是靠近中心处较厚、向外逐渐过渡，以承受拧紧时产生的弯曲力矩。金属嵌件与塑料结合处需要设计限位结构，防止螺柱在反复旋转时相对手柄松动；若用于载荷较大的场合，还可在嵌件外圆增加滚花、扁位或止转槽。螺纹部分不必在快速装配评审中完全还原每一圈牙型，但在涉及强度校核、螺纹啮合长度或加工出图时，应明确螺纹规格、公差等级和端面配合要求。

　　安装使用中，旋钮压紧面与被固定件之间通常会增加平垫或耐磨垫片，使压力均匀分布，避免塑料端面直接摩擦金属板。若设备长期处于振动环境，仅靠手拧预紧可能不足，此时应在结构上预留防松空间，例如配合尼龙锁紧螺母、弹垫或在被调节件上设置齿形定位面。旋钮的拧紧力也不宜按普通螺栓的最大扭矩执行，因为塑料手柄的优势在于快速手动操作，而不是替代高强度螺栓连接。设计选型时，应把它定位为频繁调节、人工锁紧、中等载荷的固定元件。

　　从维护角度看，三翼之间的开放结构便于清理切屑、灰尘和油污，不像封闭圆形手轮那样容易在背面积存杂物。翼片端部若发生轻微碰撞，塑料件可吸收部分冲击；但如果长期承受杠杆式侧向力，翼根位置仍可能出现裂纹，因此建模和评审时应重点检查翼根圆角、轮毂包胶厚度以及金属嵌件周围的材料填充。合理布置壁厚、避免局部缩痕，并让拧紧扭矩沿螺柱轴线传递，才能保证这类固定旋钮在实际设备上既好用又耐用。
