剖视结构截止式工业阀门三维结构

　　在化工流体输送、市政供水管网、工业蒸汽管路系统中，这类带手轮操作的截止类阀门是管路通断与流量调节的核心控制元件，本次呈现的剖视结构模型，完整还原了阀门从外部操作端到内部流道的全部装配关系，能直观展示介质在阀腔内部的流动路径与截流动作逻辑。从实际工程应用场景来看，这类阀门通常安装在需要精准调节流量、频繁启闭的管路段，相比闸阀其密封面受介质冲刷磨损更小，调节精度更优，适合输送水、蒸汽、油品等无强腐蚀性的常规工业介质，在中小型管径的管路系统中应用占比极高。

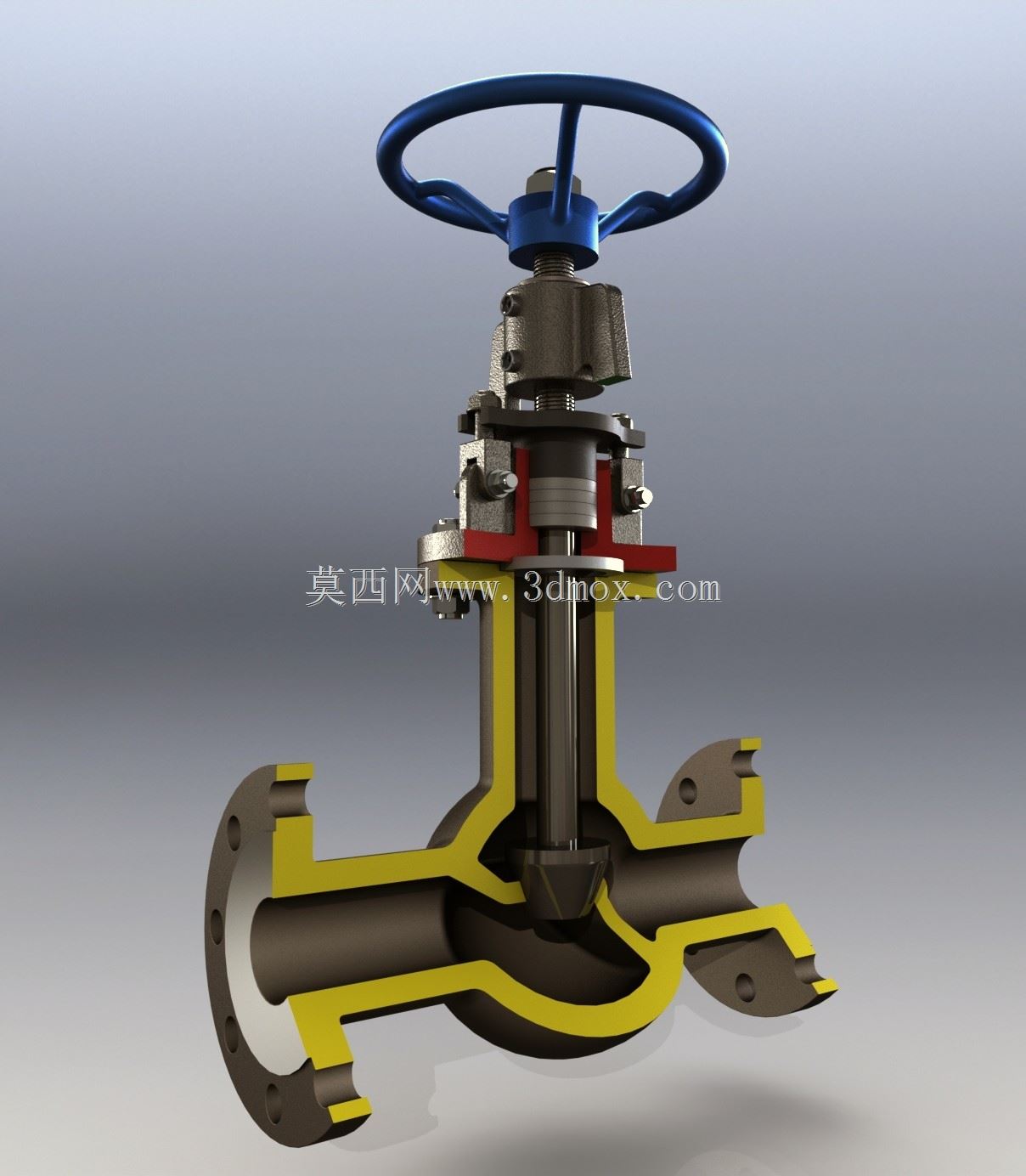

　　从结构设计逻辑来看，模型采用半剖视的展示方式，将阀杆的升降传动结构、密封填料的压装位置、阀瓣与阀座的配合密封面、阀体流道的走向轮廓全部清晰呈现，手轮通过阀杆螺母将旋转运动转化为阀杆的直线升降动作，带动底部阀瓣贴合或脱离阀座密封面，实现管路的通断控制；阀体两侧的法兰连接端预留了标准螺栓孔位，安装时可与同压力等级的管路法兰直接对接，法兰密封面的凸台结构也做了还原，能匹配常用的非金属密封垫片实现端面密封。从安装边界来看，这类阀门的手轮操作端需要预留足够的旋转操作空间，阀杆顶部的行程高度要纳入安装空间校核范围，避免阀杆全开时与周边管线或支架产生干涉；阀体流道采用低流阻的流线型设计，介质从一端法兰进入后，沿阀腔下部的导流结构流向阀座截流位置，再从另一端法兰流出，剖视部分用不同色彩区分了阀体承压壁、内部流道、密封组件、操作传动件，能让设计人员快速区分不同部件的材质与功能边界。

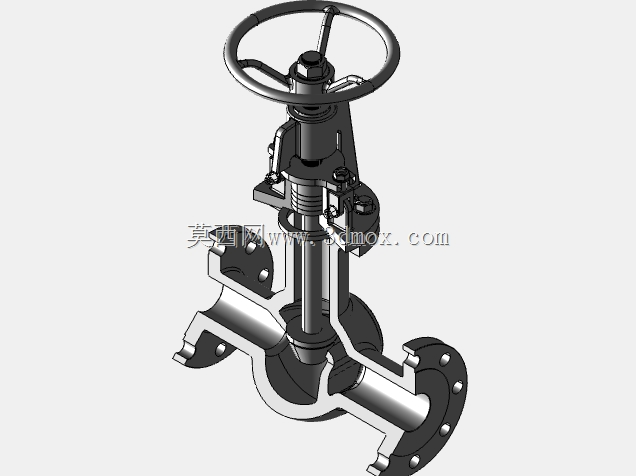

　　在结构细节上，阀杆与阀盖之间的填料函结构做了分层展示，能看到填料压盖的压紧螺栓位置，这部分是阀门外密封的核心，日常维护中可通过压紧填料压盖来补偿填料磨损带来的泄漏问题；阀瓣与阀杆的连接采用活动铰接结构，可在阀瓣贴合阀座时自动找正，避免因加工或安装偏差导致密封面贴合不严产生内漏。从建模逻辑来看，整个模型按照实际装配顺序构建，各部件之间的配合间隙、装配关系完全符合实际阀门的生产装配要求，没有出现干涉错位的问题，法兰端的连接尺寸、阀杆的行程长度、手轮的操作直径都参考了常规同通径截止阀的行业通用尺寸，可直接用于教学演示、产品结构展示、管路系统的装配干涉校核等场景。

　　对于刚接触阀门设计的工程人员来说，这类剖视模型能快速建立对阀门内部结构的直观认知，不用拆解实体阀门就能清楚理解各部件的动作逻辑与装配关系；在做管路系统三维布局时，也可直接调用该模型做占位装配，提前校核安装空间与操作距离，避免后期现场安装出现操作空间不足、管线碰撞等问题。模型中阀体的承压壁厚度按照常规公称压力等级设计，流道的通径尺寸与法兰连接尺寸匹配通用管路标准，手轮的轮辐结构做了简化但保留了操作受力的基本形态，阀盖与阀体的连接螺栓位置也做了均匀排布还原，能直观看到中法兰的密封压紧结构。
