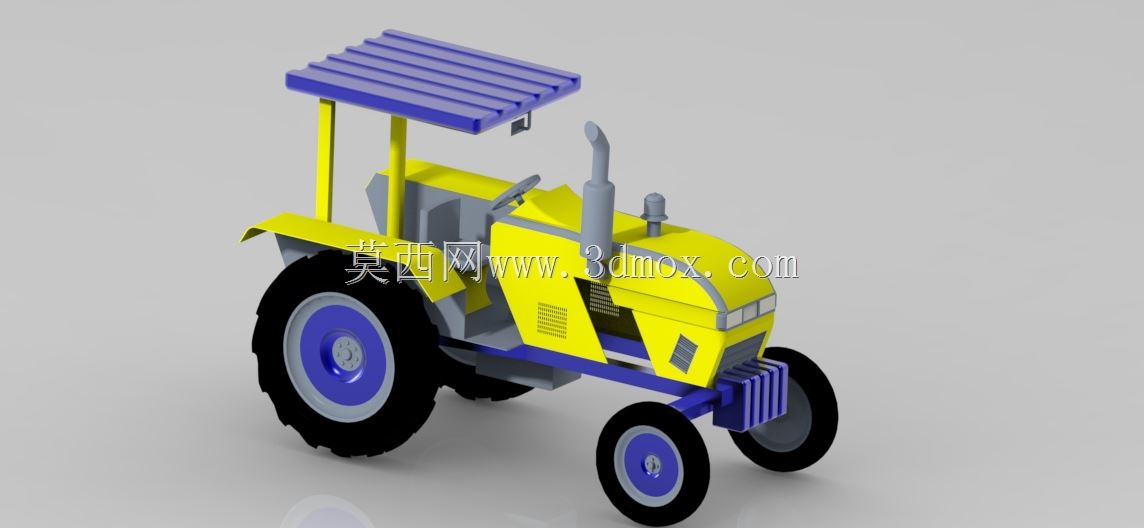

小型农用轮式拖拉机整机结构三维设计

　　这款轮式拖拉机的三维结构设计，核心围绕丘陵山地小块农田、果园行间作业的实际使用需求展开，区别于大马力重拖的重载深耕定位，整机在通过性、转向灵活性上做了针对性的结构优化。从整机布局来看，采用经典的前置动力舱、中置驾驶位、后置动力输出的排布逻辑，前轮轮距做了收窄设计，最小转弯半径控制在3.2米以内，能够适配宽度不足4米的田块掉头、果树行间穿行的作业场景，避免大机型在狭小地块作业时反复倒车调整的效率损耗。

　　动力舱部分的结构设计，预留了单缸、两缸柴油机的安装接口，机罩侧面开设阵列式通风散热孔，兼顾散热效率与钣金成型的工艺性，排气管道采用高位侧置布局，避免作业时扬尘被吸入进气系统，同时防止高温排气直接吹拂作物造成灼伤。驾驶区上方设置了分体式冲压遮阳顶棚，通过两根矩形钢管立柱与底盘车架刚性连接，顶棚表面做了纵向加强筋结构，既能够降低正午作业时的暴晒影响，也能在低矮树枝剐蹭时提供足够的结构强度，避免顶棚变形影响驾驶视线。

　　底盘行走系统的设计上，后轮采用大直径人字花纹轮胎，轮辋与轮毂的连接螺栓做了均布排布，能够传递足够的驱动力应对泥泞田块的打滑问题，前轮采用小直径导向轮胎，转向节的主销内倾、后倾参数经过反复校核，保证转向时的回正力矩适中，长时间驾驶不会出现方向打手的问题。车架部分采用边梁式焊接结构，前后桥的安装支座做了加厚处理，能够承受带挂接农具作业时的交变载荷，避免长期使用后出现车架开焊、变形的问题。

　　从安装边界来看，整机总长控制在2.6米，总宽1.2米，总高（含顶棚）2.1米，整机重量约850kg，能够适配农村常见的2吨级农用运输车转运，不需要额外办理超限运输手续。后置三点悬挂结构符合农用拖拉机的通用挂接标准，能够直接匹配市面上常见的旋耕机、犁铧、播种机、小型喷雾泵等农机具，不需要额外制作转接挂架，降低农户的机具改造成本。驾驶位的操纵杆布局按照人机工程学做了优化，离合、刹车、油门踏板的间距符合成年男性的脚部操作范围，转向盘的倾角调整到25度，长时间作业不会出现手臂、腰部的过度疲劳。

　　细节结构上，前部格栅采用竖向条式结构，既能够阻挡田间秸秆、杂草飞入散热器造成堵塞，也方便日常清理，只需要用毛刷顺着格栅条方向清扫就能去除附着的杂物。前后轮的轮拱做了弧形挡泥板设计，挡泥板下缘与轮胎的间隙控制在8cm，既不会因为轮胎沾附泥块出现卡滞，也能有效阻挡作业时泥水甩到驾驶位。燃油箱布置在驾驶位侧下方，加油口高度距离地面1.1米，不需要登高就能完成加油操作，油箱容积设计为35L，能够满足连续8小时作业的燃油需求，减少中途加油的频次。

　　在建模过程中，所有钣金件都预留了1.5mm的板厚参数，焊接边的搭接量统一设置为15mm，符合小型农机钣金加工的通用工艺要求，不需要后续做过多的工艺修改就能直接投入生产。所有连接螺栓都采用农机通用的标准件规格，避免使用非标件造成后期维修配件难寻的问题，关键受力部位的螺栓等级统一采用8.8级，保证连接强度的同时兼顾配件的通用性。整机的重心位置经过反复调整，前后轴荷分配控制在4:6，带后悬挂农具作业时能够保证前轮有足够的导向附着力，不会出现翘头、转向失灵的安全隐患。
