拖拉机后置双工况农田平整拖耙

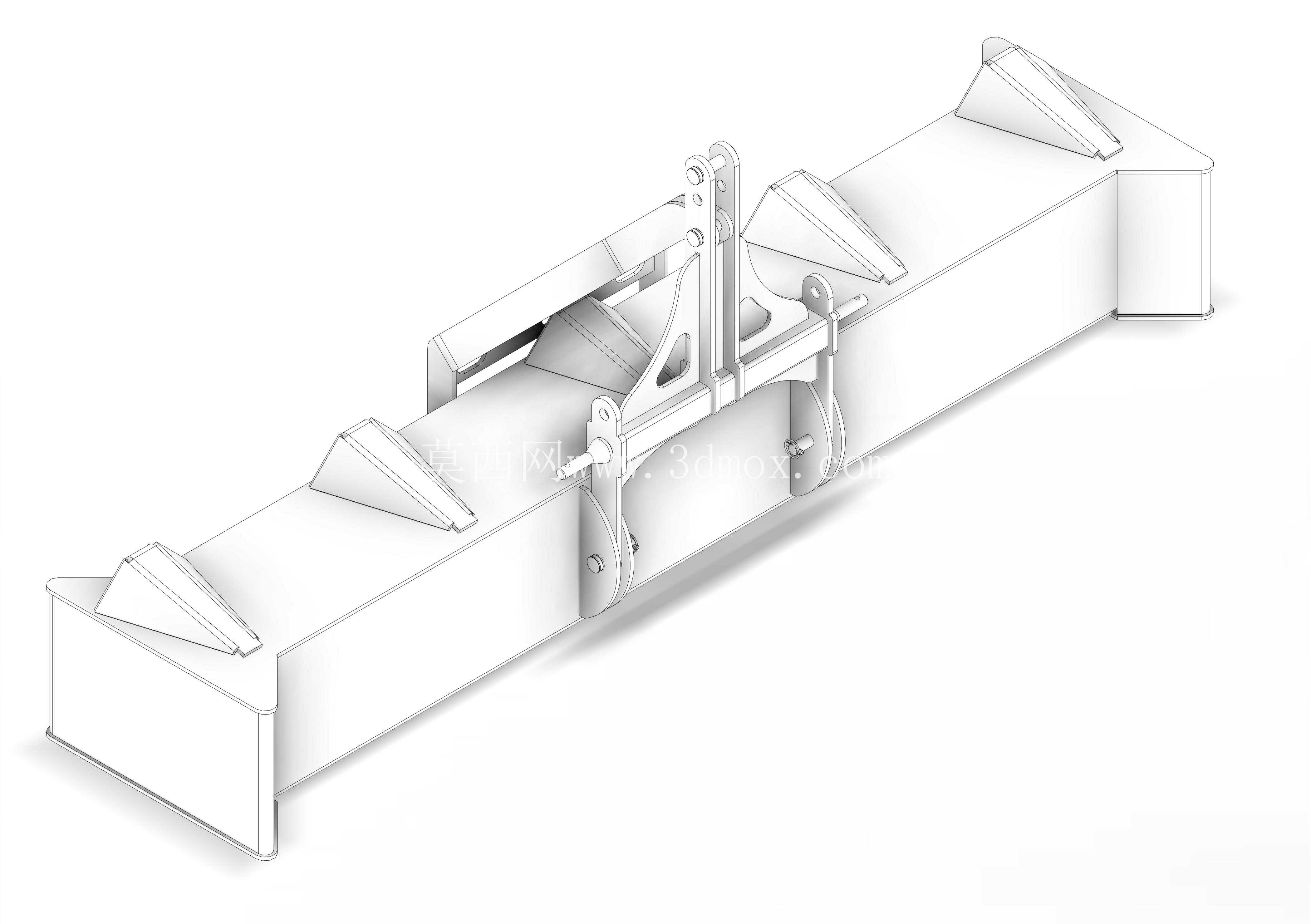

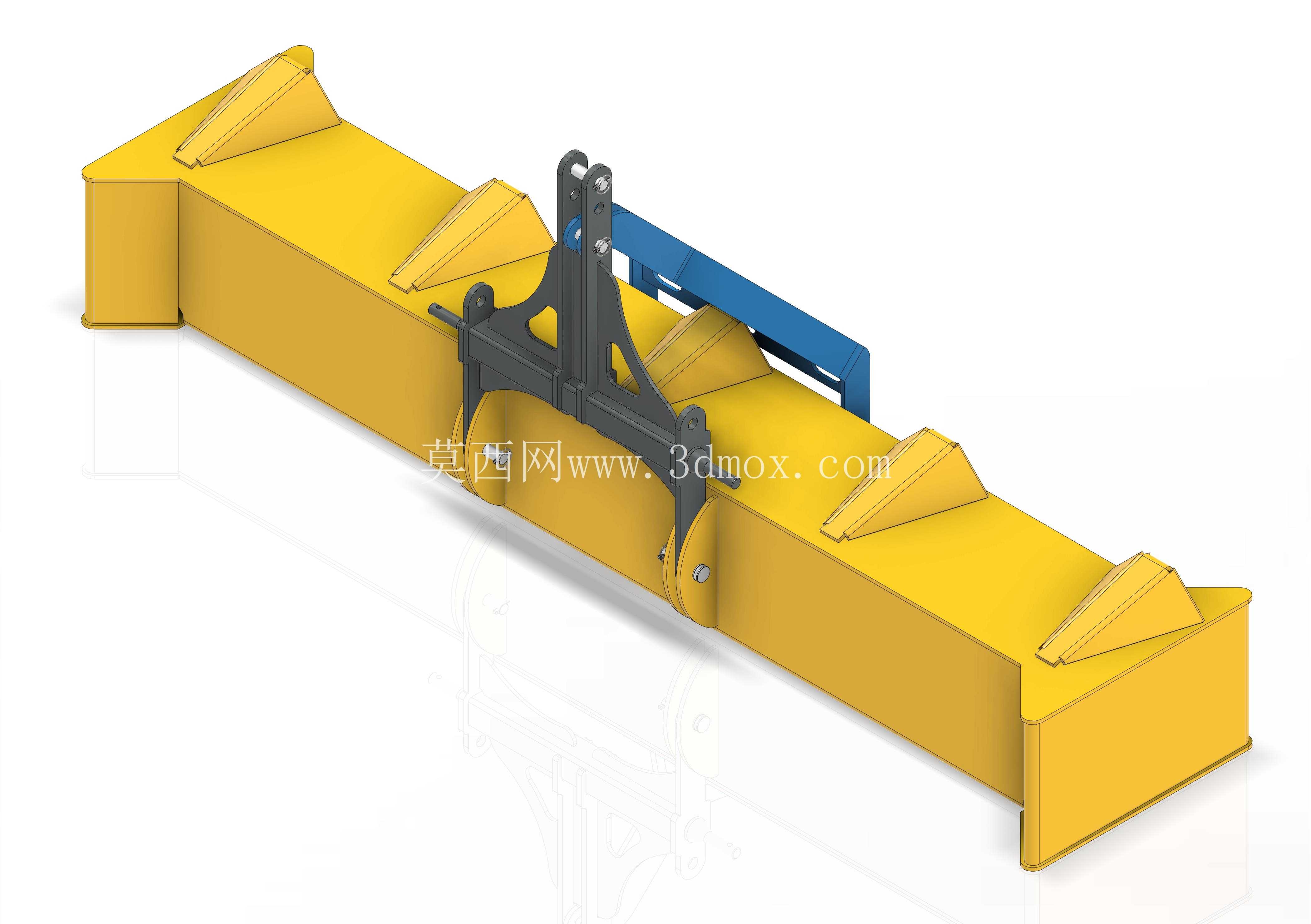

　　这套后置拖耙属于大田耕整环节里的轻简型整地机具，整体围绕拖拉机后三点悬挂接口展开结构设计，核心作业梁采用长条形箱型截面，主梁沿整机横向延展，两端设置封板形成封闭箱体，既承担田间作业时的土壤反力，也可在直式平整工况下作为压重构件，靠自身重量压碎表层土块、摊平犁耕后留下的垄沟与车辙。主梁顶面沿长度方向均布五组楔形凸起耙齿，齿体采用三角楔面造型，入土角度顺着作业前进方向逐步抬升，切换到楔位作业时，楔齿会切入表层土壤，顺着行进轨迹开出浅沟，同步完成种沟整型、表层土块破碎作业，不需要额外挂载专用开沟机具。

　　从实际田间使用场景来看，这类拖耙主要适配旱田播前整地、牧场地表整平、农田渠边粗整作业：直式工位下，主梁底面完全贴合作业地表，拖拉机牵引行进时，箱型梁底面会挤压凸起土堆、回填低洼坑洼，把犁翻、旋耕过后起伏不均的地表整理成平整待播状态，尤其适合地块面积不大、大型联合整地机转场不便的散户农田；楔位工况下，楔齿向下探出设定入土深度，可在整平后的田面同步开出浅式导水沟或者播种基准沟，部分区域也会用该工位完成表层板结土壤的浅松破壳，避免雨后土壤结壳影响作物出苗。两种工位切换不需要拆解整机主体结构，依托中部悬挂架的液压调节组件即可完成作业姿态调整：液压油缸驱动悬挂摆臂绕铰接点转动，带动主梁整体抬升或者下压，配合机架上的定位锁止结构，就能在平整压土和楔齿开沟两种作业深度之间快速切换，地块转场时还可通过液压提升把整机抬离地面，避免田间道路转移时刮碰路面、剐蹭田埂。

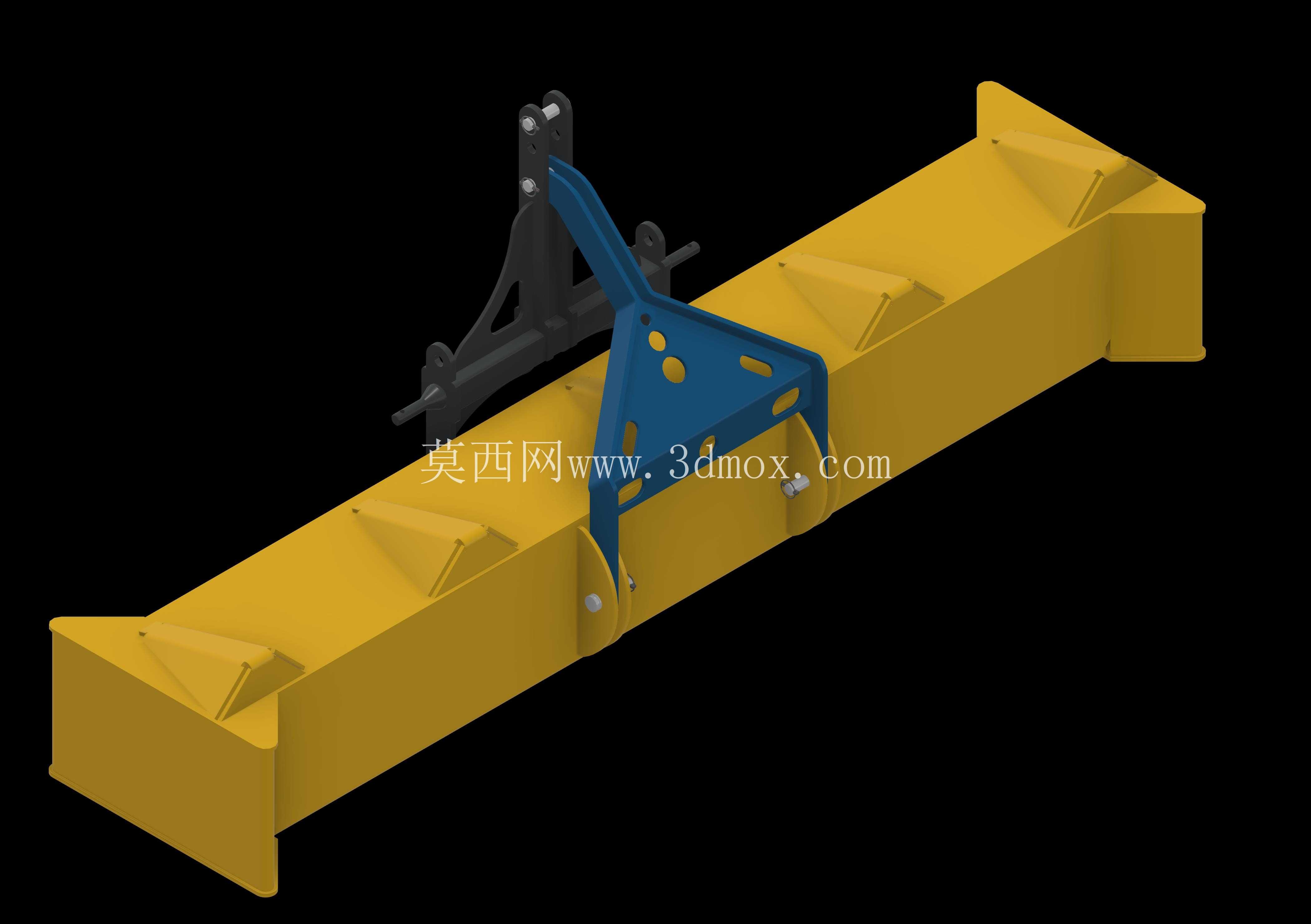

　　整机的安装边界完全匹配标准拖拉机后三点悬挂布局：中部悬挂架设置上下两组铰接点位，上铰接点对应拖拉机中央拉杆安装位，两侧下拉杆连接点位对称分布在悬挂架下部，铰接孔位间距、销轴尺寸均遵循常规农用拖拉机悬挂接口规范，挂接时只需要对齐孔位插入安全销、连接液压油管即可完成装配，不需要对拖拉机尾部结构做改造。悬挂架主体采用厚钢板焊接成三角支撑结构，两侧立板夹住主梁中部的连接座，横向额外设置蓝色加强横梁连接悬挂架两侧，抵消田间偏载作业时产生的侧向扭力，避免长期单侧受力导致悬挂架变形。

　　外形尺寸方面，整机横向作业宽度覆盖常规中小马力拖拉机的全幅作业范围，作业宽度大于拖拉机后轮外缘间距，保证拖拉机驶过的车辙可以被拖耙全程覆盖整平，不会在田面留下压痕；纵向尺寸从悬挂架最前端铰接点到主梁后端封板控制在合理范围，挂接后整机重心落在拖拉机后轮承载区间内，作业时不会因机具重心过远导致拖拉机前轮附着力不足，转场提升时也不会超出拖拉机尾部安全载荷。主梁端部的封板做了上翘折边处理，作业时遇到田埂、石块等凸起障碍，折边会顺势滑过障碍，避免梁端直接顶撞硬物造成整机变形；楔齿和主梁采用螺栓紧固连接，齿面磨损后可以单独拆卸更换，不需要整体更换主梁，降低长期田间作业的维护成本。液压管路沿悬挂架侧面排布，管路走向避开铰接转动区域，防止摆臂动作时挤压油管，所有铰接点位都预留润滑注油空间，适配田间多尘、高湿度的作业环境。
