DN110规格87度PVC排水弯头管件结构

　　在民用建筑室内排水、市政室外排污管网改造、工业厂区废水输送管路的布设场景中，这类87度弯头是改变管路走向的核心配件，相比常规90度弯头，87度的偏角设计能够在垂直立管转水平横管的节点处，降低排水水流的转向阻力，避免直角弯头处容易出现的水塞、杂物淤积问题，尤其适配DN110公称通径的主排水管路，这类管路通常承担单楼层多户排水、屋面雨水集中排放的输水任务，对管件的过流能力、安装密封性有明确要求。

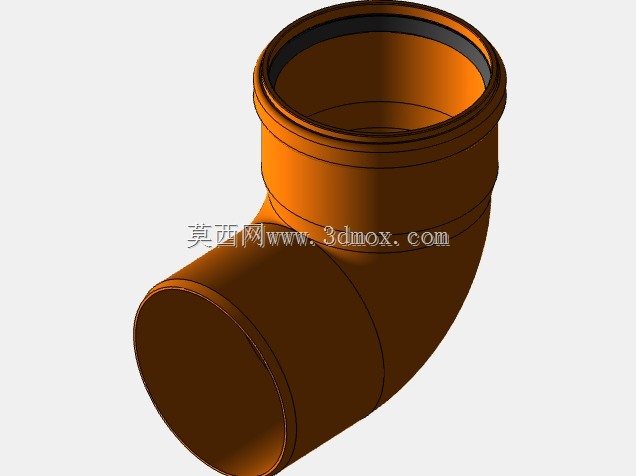

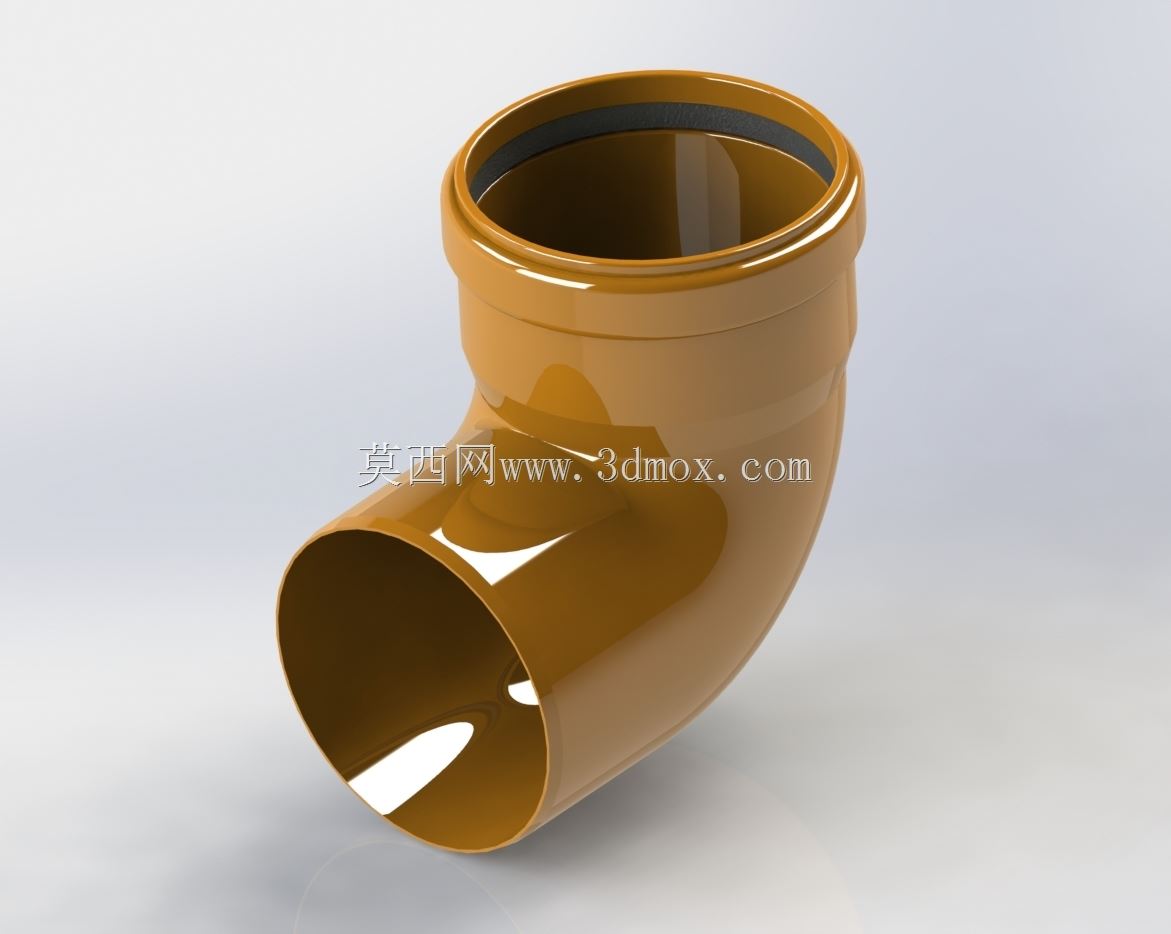

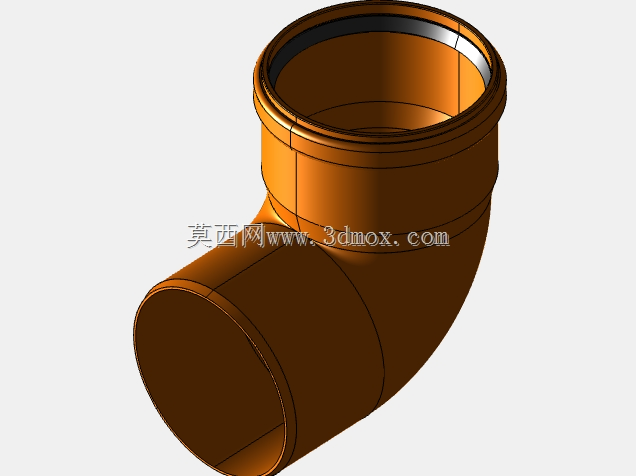

　　从结构设计来看，该弯头采用一端承口一端插口的承插式连接结构，承口端内置的橡胶密封圈槽是密封性能的核心保障，安装时仅需在插口端涂抹专用润滑脂后插入承口至标记线位置，即可依靠橡胶圈的压缩变形实现管路密封，无需额外焊接、粘接作业，能够大幅缩短现场管路安装的工期，同时降低后期维护的拆装难度。外形尺寸上，该弯头的弯曲半径严格匹配同规格直管的曲率要求，通径全程无缩径设计，内壁光滑过渡，水流经过时不会产生明显的局部压损，承口端的外径尺寸与同规格管材的承口尺寸完全一致，安装时能够与同系列的直接、三通、检查口等配件通用互换，无需额外定制转接头。

　　在实际工程选型中，这类弯头的安装边界需要重点关注：承插连接时需要预留足够的轴向插入余量，避免温度变化导致管材热胀冷缩时接口拉脱，同时弯头的两个接口端需要保持与对接管材的同轴度，偏差过大会导致橡胶圈受力不均出现渗漏问题；在水平管段布设时，弯头的弯曲方向需要顺着水流方向，避免反向安装导致杂物在弯头背部沉积堵塞。从建模逻辑来看，该模型的曲面过渡完全遵循流体力学的流线型要求，弯头的内外壁曲率保持均匀壁厚，既能够保证管件的结构强度，承受管路内的水压冲击与外部覆土压力，又不会因为壁厚不均导致注塑生产时出现缩痕、翘曲等成型缺陷，承口端的加强筋结构设计，能够提升承口部位的抗挤压能力，避免安装时敲击受力导致承口开裂。

　　这类管件在实际应用中，还需要根据布设场景匹配对应的固定支架，在弯头两侧30厘米范围内设置管卡固定，避免排水时水流冲击导致管件移位，尤其是在高层排水立管的转向层，弯头部位还需要额外设置承重支墩，抵消上方立管的重量荷载与水流下落的冲击力。不同于金属材质的弯头配件，这类PVC材质的87度弯头自重更轻，搬运安装无需大型起重设备，同时内壁的光滑度远高于铸铁管件，不容易挂留污物，长期使用的输水效率衰减更小，适配的工作温度范围覆盖常规民用排水的0到60摄氏度区间，能够满足生活污水、雨水、常规工业弱酸废水的输送要求。
