M12规格非标螺旋压紧夹具结构

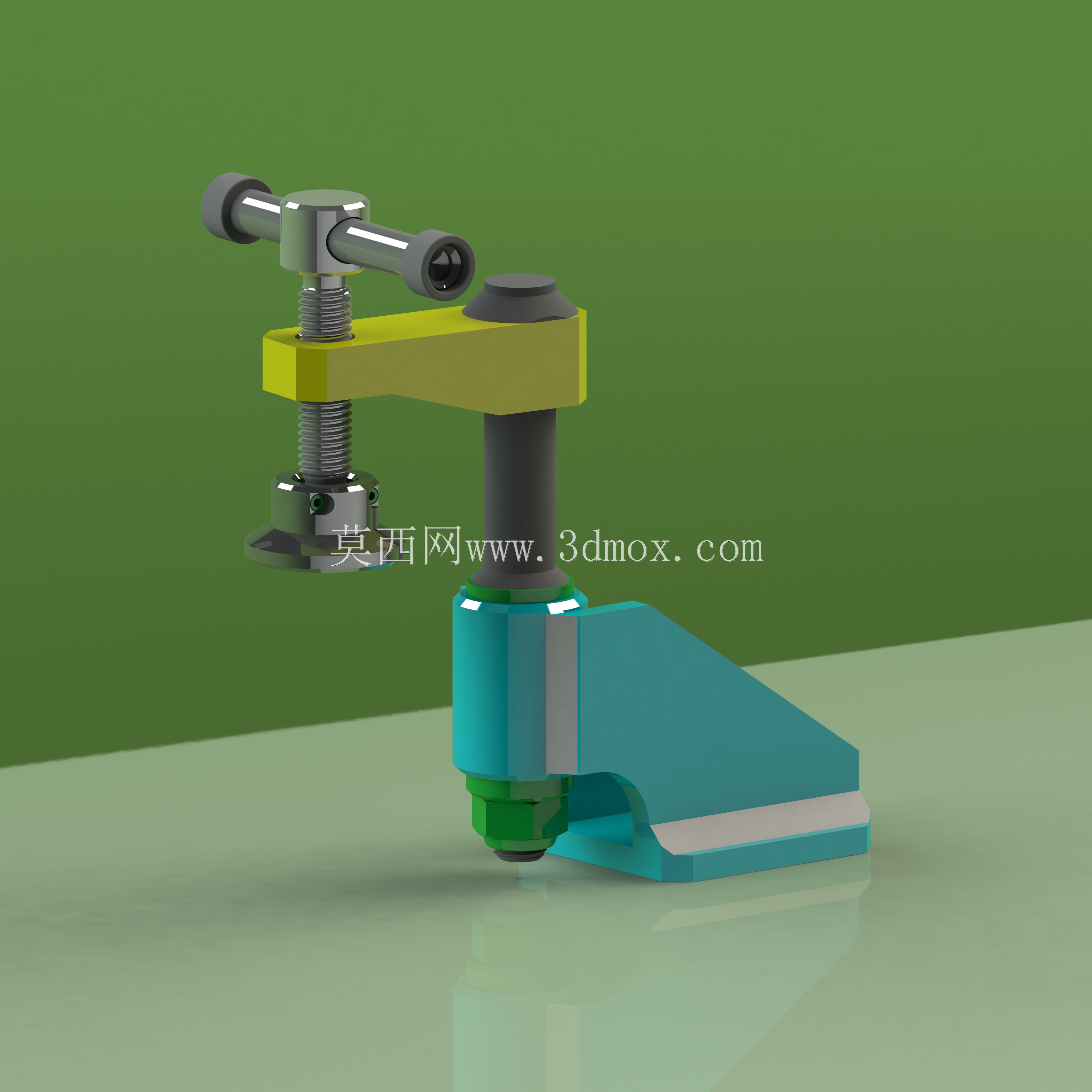

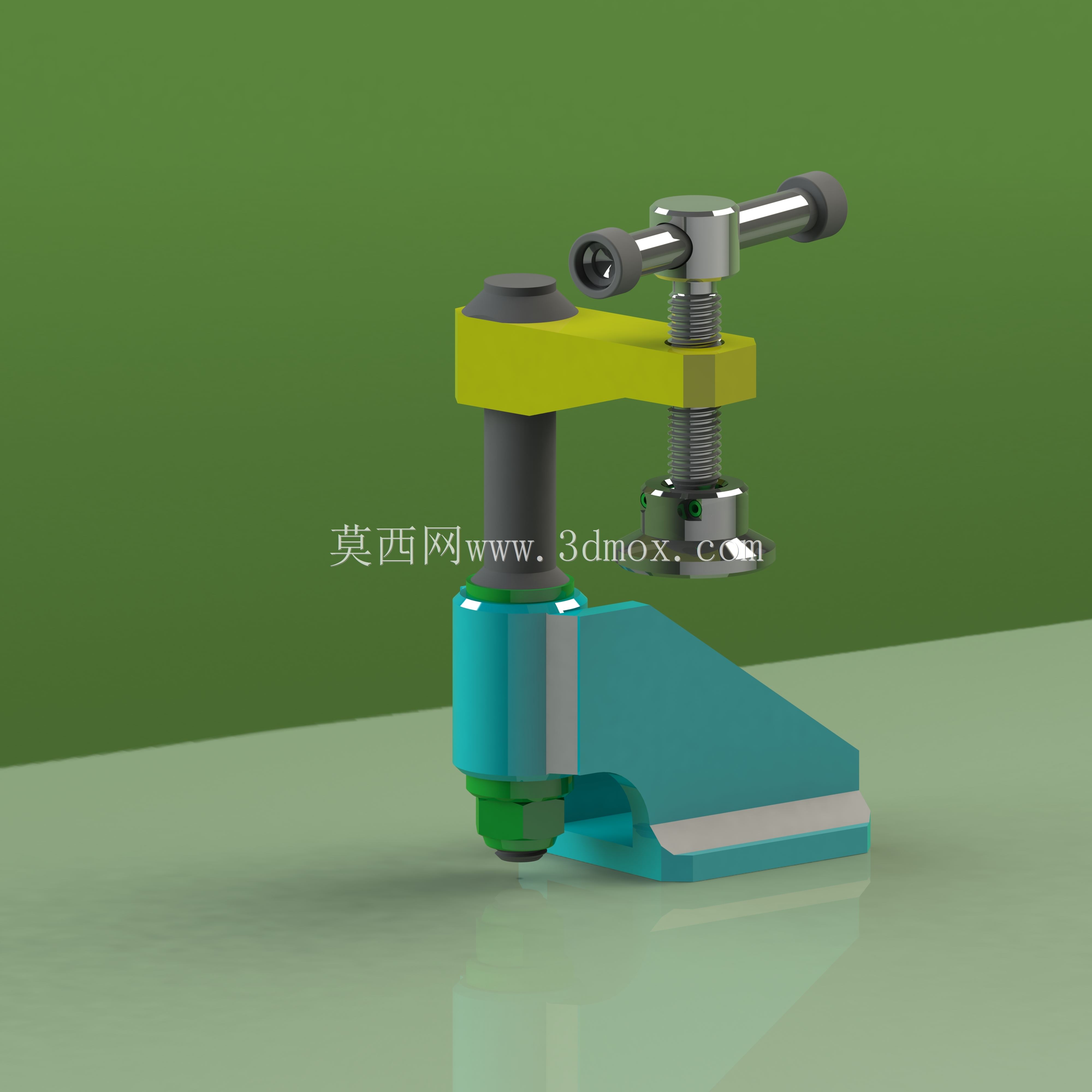

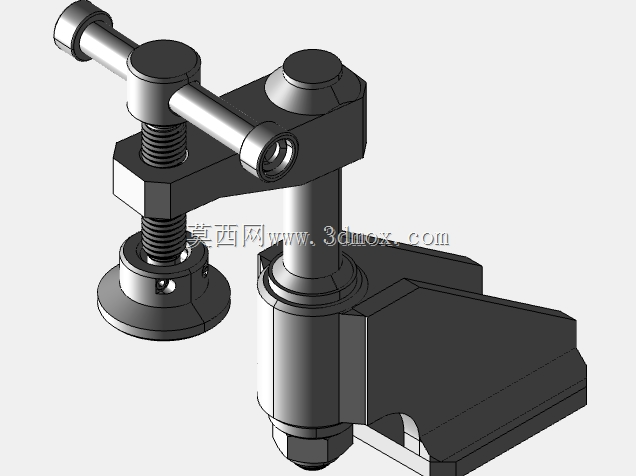

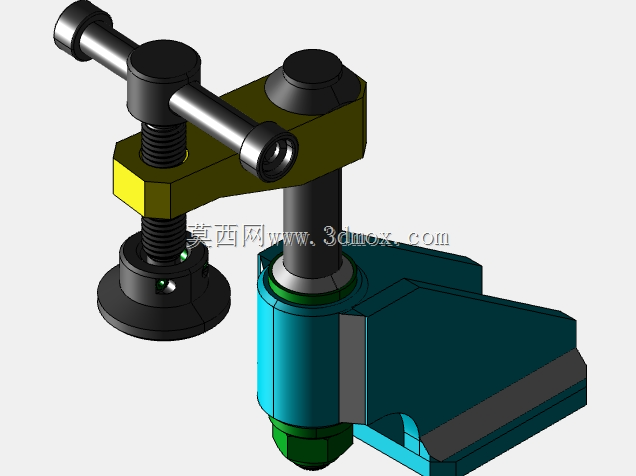

　　这款M12规格的螺旋压紧结构，是车间工装工位上非常实用的手动夹紧部件，常见于小型工件的铣削、钻孔、装配定位场景，尤其适合小批量非标零件加工时的快速装夹，不需要配套气源、液压动力源，纯机械结构的特性让它可以部署在没有动力配套的钳工台、临时加工工位上，适配多品种小批量的柔性生产需求。从结构设计来看，整体采用L型卧式安装基座，基座底部预留了平直的安装贴合面，可通过螺栓直接固定在工作台T型槽或者专用工装平板上，安装边界的设计充分考虑了常规钳工工位的安装空间，基座的立臂部分承担螺旋副的支撑载荷，压臂部分采用悬臂式布局，可绕立柱做小范围的角度调整，适配不同轮廓尺寸的工件压紧需求，压头部分做了可回转设计，压紧过程中不会随螺杆转动刮伤工件表面，避免装夹造成的工件外观损伤。

　　螺旋副采用M12规格的传动螺杆，螺杆表面做了梯形螺纹设计，相比普通三角螺纹拥有更好的自锁性能，压紧后不会因为加工过程中的振动出现松脱问题，螺杆顶部的横置手柄采用杠杆力臂设计，操作人员不需要额外借助扳手，徒手就可以输出足够的压紧力，手柄两端做了防滑处理，带油的手套操作也不会出现打滑问题。设计过程中充分考虑了易损件的更换需求，压头、螺杆这些长期承受摩擦载荷的部件都做了可拆卸设计，长期使用出现磨损后可以单独更换配件，不需要整体报废整个夹具，降低了工位的长期使用成本。

　　压臂的高度调节通过立柱上的锁紧结构实现，可以根据被压紧工件的高度快速调整压臂的初始位置，不需要大幅度旋转螺杆来调整行程，缩短了装夹操作的辅助时间，对于频繁更换不同厚度工件的工位来说，这个设计能有效提升装夹效率。基座的承压面做了加厚处理，压紧过程中承受的反作用力不会让基座出现形变，长期反复装夹也能保持结构精度，基座底部的安装孔位采用长圆孔设计，安装时可以微调固定位置，适配不同孔距的工作台安装需求，不需要额外重新打孔适配。在实际使用场景中，这类手动螺旋压紧夹具除了机械加工工位的装夹，也常用于焊接工位的工件定位、装配工序的零件固定，甚至在质检工位做零件形位公差检测时，也可以用它来固定待检测工件，避免检测过程中工件移位影响测量精度。

　　相比快速夹钳，这款螺旋压紧结构的压紧力调节范围更大，可以根据工件的材质特性调整压紧力度，针对薄壁类零件可以适当减小压紧力避免装夹变形，针对需要大夹紧力的厚重零件，可以加大手柄的操作力输出足够的压紧载荷，适配的工件材质覆盖铝合金、低碳钢、工程塑料等常见机加工材料。结构的运动间隙做了合理控制，螺杆和螺母的配合间隙既保证了旋转操作的顺畅性，又不会因为间隙过大导致压紧时出现压头偏移，压臂和立柱的配合间隙控制在0.1mm以内，反复装夹的定位重复精度可以满足常规加工的定位要求，不会因为间隙累积导致装夹位置偏差。整体结构没有复杂的传动部件，日常维护只需要定期在螺纹副位置涂抹润滑脂，就可以保证长期操作顺畅，不会出现卡滞问题，对于没有专业设备维护人员的小型加工车间来说，极低的维护门槛也是这类结构被广泛应用的重要原因。
