可移动手动液压起重吊机三维设计

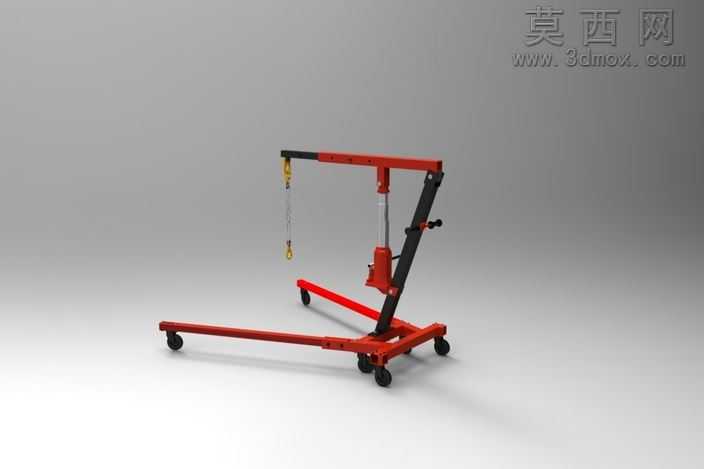

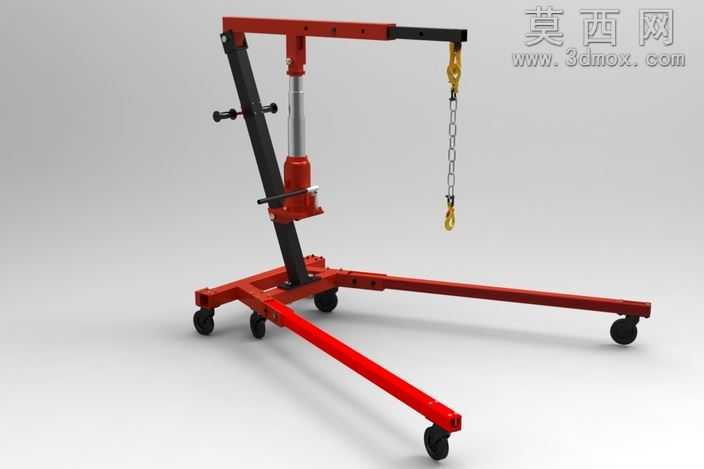

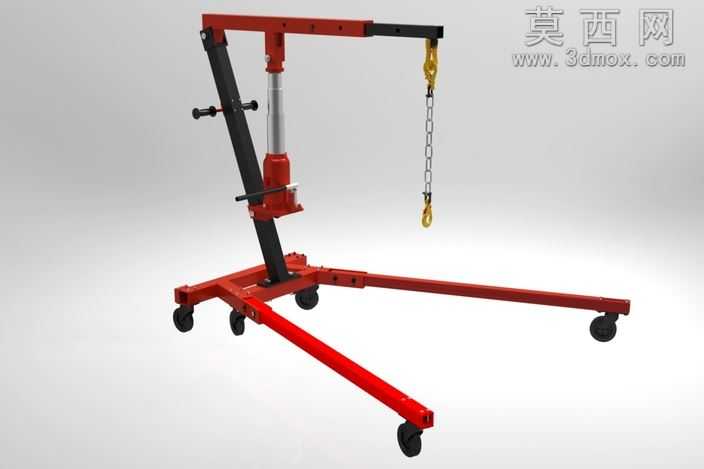

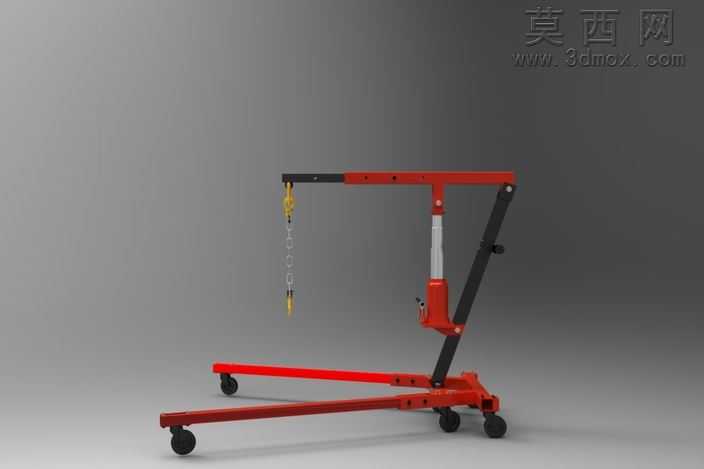

本作品为课程实训项目产出的手动液压起重吊机三维模型，建模阶段严格遵循机械设计规范，先完成整体方案的尺寸推演：确定十字型可伸缩支腿的展开跨度、主立柱的倾斜支撑角度、液压顶升缸的安装行程，再逐一拆分零件进行参数化建模。支腿部分采用矩形截面型钢的建模逻辑，预留脚轮安装位与伸缩调节的插孔结构，四个万向脚轮分别建模出轮架、滚轮与转轴结构，保证移动转向的结构合理性；主支撑结构采用斜向立柱搭配横向吊臂的框架设计，斜立柱上设置手摇调节的锁紧结构，对应不同吊重工况下的吊臂位置锁定，吊臂末端设计吊钩挂接结构，配套建模了标准链条与防滑吊钩，还原起重吊具的真实连接逻辑。液压顶升单元作为核心动力部件，完整建模了液压缸筒、顶升活塞杆、手动压杆、卸荷阀的细节结构，还原手动液压千斤顶的动力传递路径，压杆的铰接位置、行程限位都按照实际手动操作的人机尺寸设定。材质与渲染阶段，对承重结构件赋予哑光红色金属漆材质，模拟工业起重设备的常用涂装，液压部件、操作手柄赋予黑色哑光金属与防滑橡胶材质，吊钩、链条赋予镀锌金属质感，脚轮滚轮赋予黑色硬质橡胶材质，通过场景布光突出结构的层次感，对液压杆、支腿伸缩结构做了半透明剖切示意的渲染预案，清晰展示内部的装配关系。设计思路围绕小型维修场景的重物移位需求，整体结构可在非工作状态下收缩支腿减少占地空间，工作时展开支腿保证支撑稳定性，手动液压驱动无需外接动力源，适配车间、汽修场景下的电机、重型零部件的短距离吊运与移位作业，所有配合面的尺寸公差、铰接结构的转动间隙都在建模中做了对应设定，模型包含完整的零件装配层级，可直接用于工程出图、运动仿真演示，也可作为小型起重设备的结构参考方案使用。
