160mm规格地下排水用多角度弯头管件

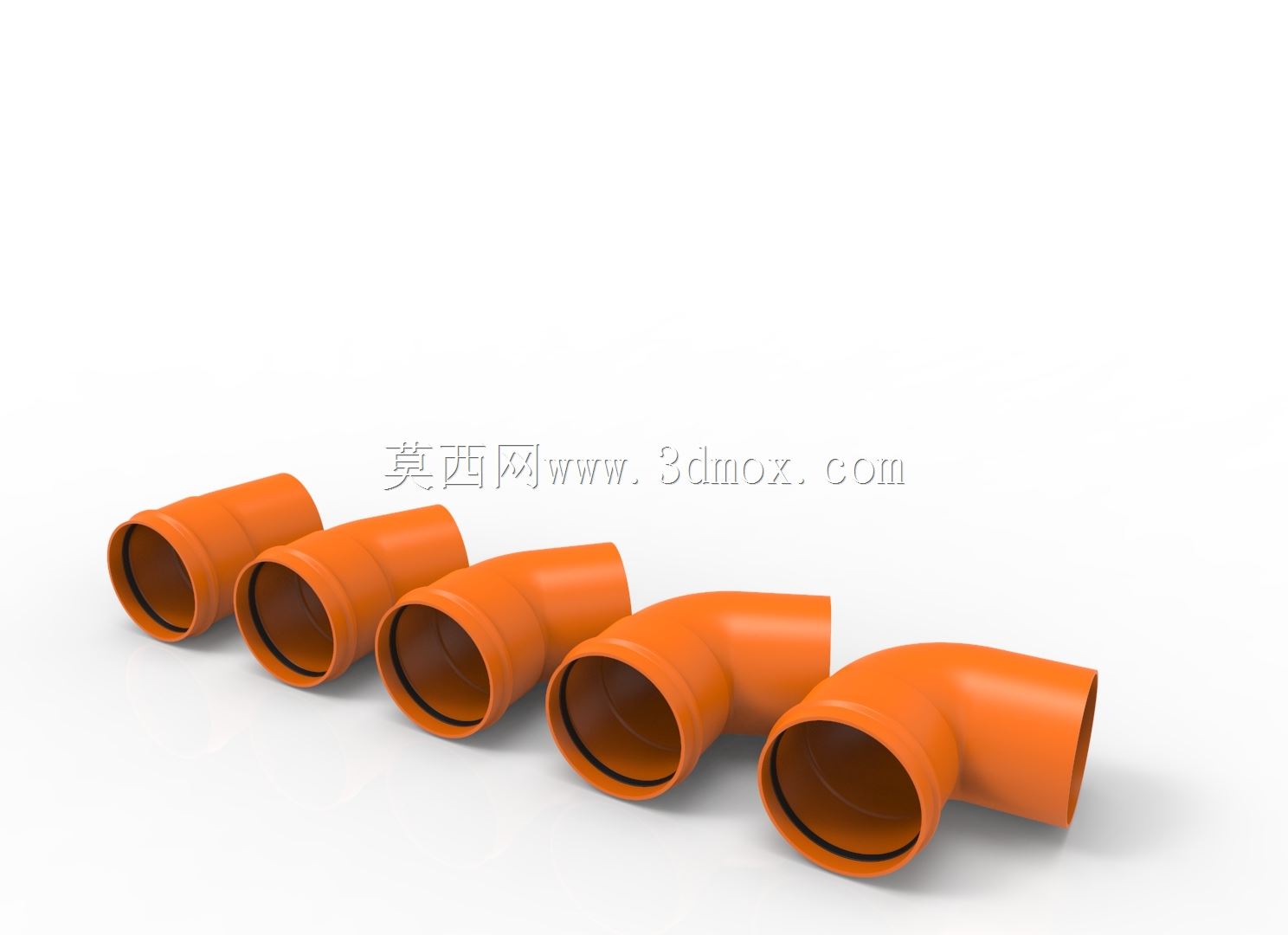

　　在市政地下排水管网、建筑室外雨污分流系统的布设作业中，管路走向调整是现场施工无法避开的核心环节，不同转角的适配直接决定整个排水系统的通水顺畅度与后期运维成本，本次涉及的160mm口径地下排水弯头，正是针对大流量排水场景的转角连接需求开发的管路配件。从实际应用场景来看，这类弯头主要适配公称外径160mm的硬质聚氯乙烯排水管材，覆盖住宅小区室外排污支管、市政道路辅路雨水收集支管、厂区生产废水排放支管等多种布设场景，这类场景普遍存在管路埋深在0.8米到2.5米区间、回填土存在不均匀沉降风险、管路长期输送带固体杂质的污废水等共性工况，对管件的连接密封性、转角顺滑度、抗外压能力都有明确的工程要求。从产品功能特性来看，这套不同角度的弯头覆盖了从15度小角度偏转到90度直角转向的全角度需求，现场施工时无需额外对管材进行切割改向，可直接根据管路走向的实际转角选择对应角度的弯头进行对接，大幅减少现场裁切管材带来的接口渗漏隐患。弯头的承口端内置橡胶密封胶圈，安装时将管材端部倒角后均匀涂抹润滑剂插入承口即可完成密封连接，胶圈的压缩量经过结构校核，既能保证0.2MPa水压下无渗漏，也能适配地基轻微沉降带来的管材轴向位移，避免接口拉裂漏水。弯头的内壁做了顺滑圆弧过渡处理，转角位置的内壁曲率经过流体仿真优化，不存在直角凸台或者流道突变，污废水携带的泥沙、纤维类杂物经过转角位置时不会出现挂壁淤积，长期使用也不会因为杂物堆积造成管路通径缩小、排水能力下降。从设计思路层面来看，这类地下排水弯头的结构设计完全围绕埋地工况的载荷特性展开，弯头的外壁厚度从承口端到转角位置做了渐变加厚处理，转角位置作为应力集中区域，壁厚比直管段厚20%，能够承受回填土的垂直压力以及地面过往车辆传递的动载荷，避免埋地后被压裂破损。

　　承口端的定位台阶深度经过精确计算，管材插入后预留了10mm左右的伸缩间隙，能够适配温度变化带来的管材热胀冷缩变形，避免夏季温度升高时管材伸长顶推弯头造成接口错位，冬季温度降低时管材收缩拉脱密封胶圈。弯头的外表面做了细微的防滑筋设计，施工人员对接管材时可以更好地发力握持，不会因为管件表面沾有泥水出现打滑，降低现场安装的操作难度。从外形尺寸与安装边界来看，这款160mm口径弯头的承口内径与同规格管材的外径公差配合严格控制在0.3mm到0.8mm区间，既不会因为间隙过大造成胶圈压缩量不足漏水，也不会因为间隙过小导致管材插入困难、施工效率低下。

　　不同角度弯头的转弯半径统一设置为1.5倍公称通径，这个尺寸既能够保证流道顺畅减少水阻，也不会因为转弯半径过大造成安装时占用过多地下空间，在管线密集的地下管网布设场景中，能够有效减少与其他管线、地下构筑物的位置冲突。安装时需要注意，弯头位置的底部要做100mm厚的素土夯实垫层，避免弯头位置出现沉降落差，回填时弯头周围要先用细土回填夯实，不能直接用大块碎石或者建筑垃圾回填，避免尖锐石块砸伤管件外壁。在管路系统的检修环节，这类标准化尺寸的弯头可以直接与同规格的管材、三通、检查井等配件通用互换，后期出现破损时不需要大范围开挖更换整段管路，只需要挖出破损位置更换对应弯头即可，大幅降低后期运维的成本与工作量。

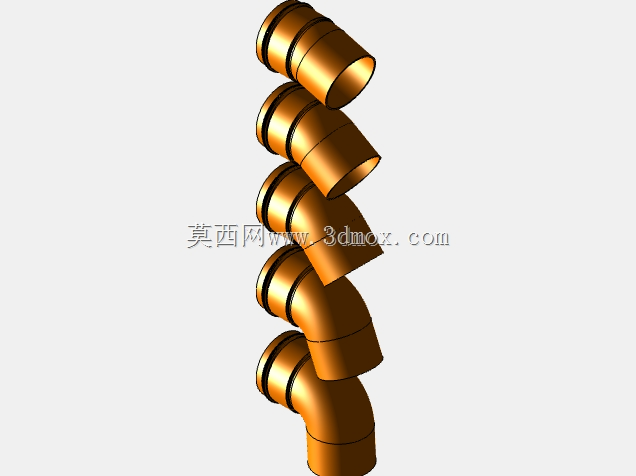

　　对于三维建模从业者而言，这类管件的建模需要重点关注承口的密封槽尺寸、转角位置的壁厚渐变、内壁流道的顺滑过渡这几个核心结构点，建模时要严格匹配实际产品的公差配合要求，不能只做外观曲面的还原，要保证模型用于装配仿真时能够真实反映实际安装的干涉情况、密封配合状态，为现场施工的管线排布模拟、施工方案校验提供准确的模型支撑。在结构选型阶段，设计人员可以直接调用这类标准化的弯头模型进行管网排布，提前预判不同转角下的管路占用空间，优化管线走向，减少现场施工时的设计变更，提升整个排水系统的布设效率与施工质量。
